Beschreibung

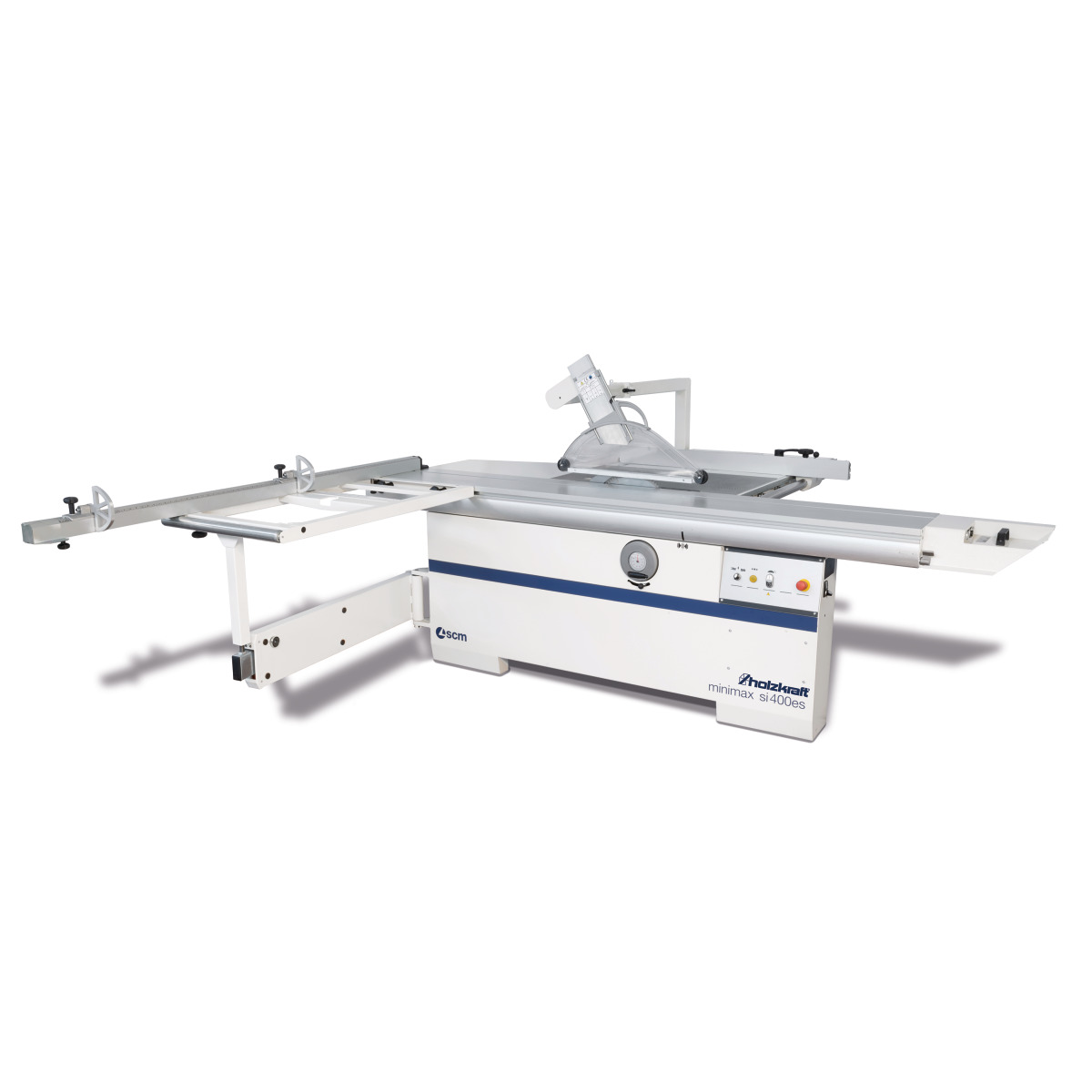

- Leichtgängiger eloxierter Aluminium-Formatschiebeschlitten
- Großflächiger Tischausleger (längsverschiebbar) mit Materialrolle auf Teleskoparm
- Ausziehbarer Teleskop-Ablänganschlag mit zwei Klappanschlägen
- Präziser Parallelanschlag, abklappbar für große Platten, mit Schnellspannung und integrierter Feineinstellung
- Serienmäßig mit Tischverbreiterung, mit Tischverlängerung und Exzenterspanner
- Säge-Aggregat aus einer robusten Gusseisen-Ringform mit doppelter Schwenksegmentführung (Doppelwiege) und Null-Punkt-Schwenkung für einen ruhigen und perfekten Schnitt
- Großflächiger Arbeitstisch aus spannungsfreiem Grauguss
- Ein-/Ausschalter am Schiebeschlitten
- Hohes Eigengewicht sorgt für Präzision und ruhigen Lauf
- Zwei Schnittgeschwindigkeiten über Inverter schaltbar
- Wegschwenkeinrichtung für Anschlag unter Tisch
- Schnittbreite 1270 mm
- Eloxierter Aluminium-Formatschiebeschlitten
- Materialrolle am Ausleger
- Säge-Parallelanschlag mit Rundstangenführung
- Tischverlängerung
- Tischverbreiterung
- Klappanschläge
- Besäumschuh
- Exzenterspanner
- Griff für Schiebeschlitten
- Sägeblatt Pendelschutz

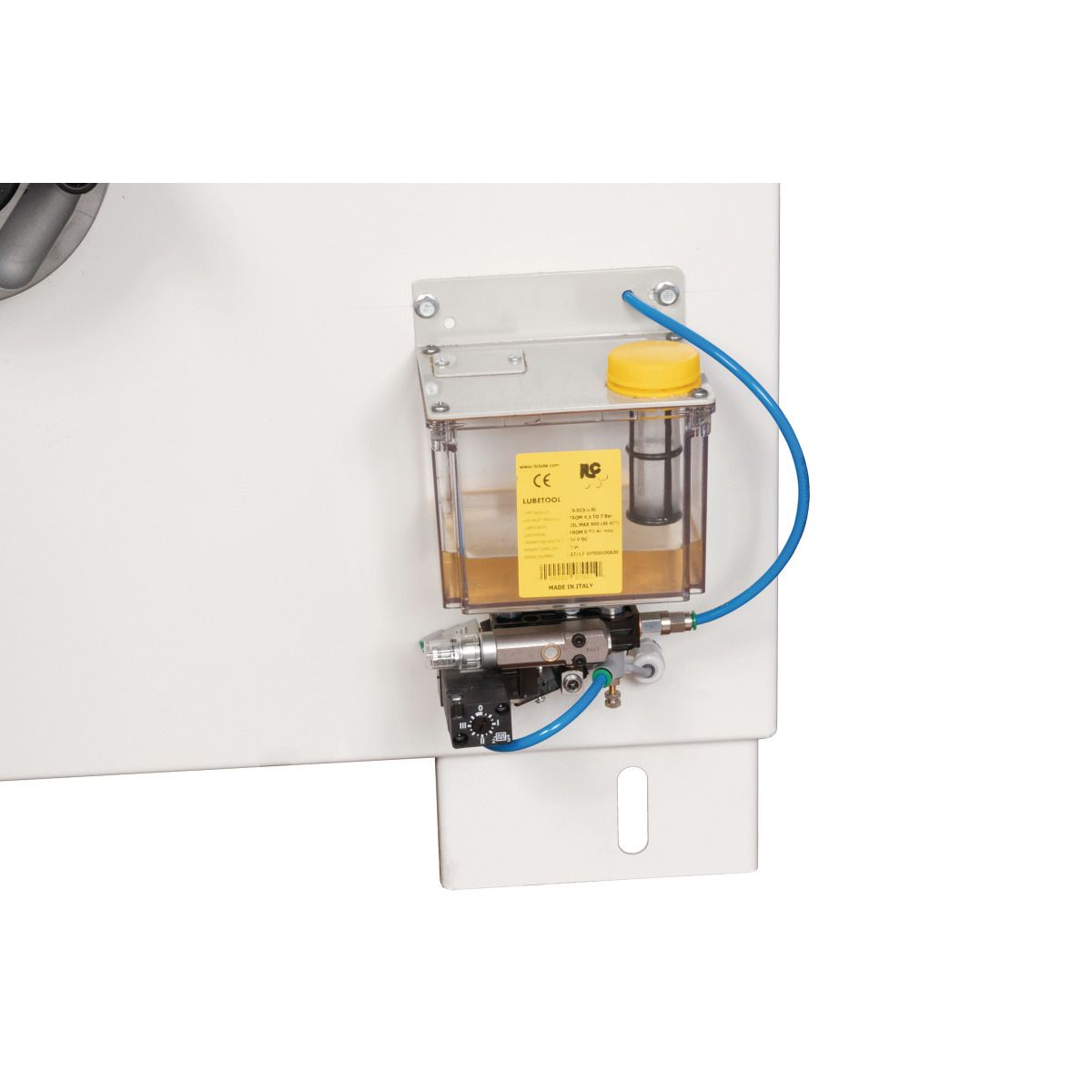

- Mikrosprüheinrichtung

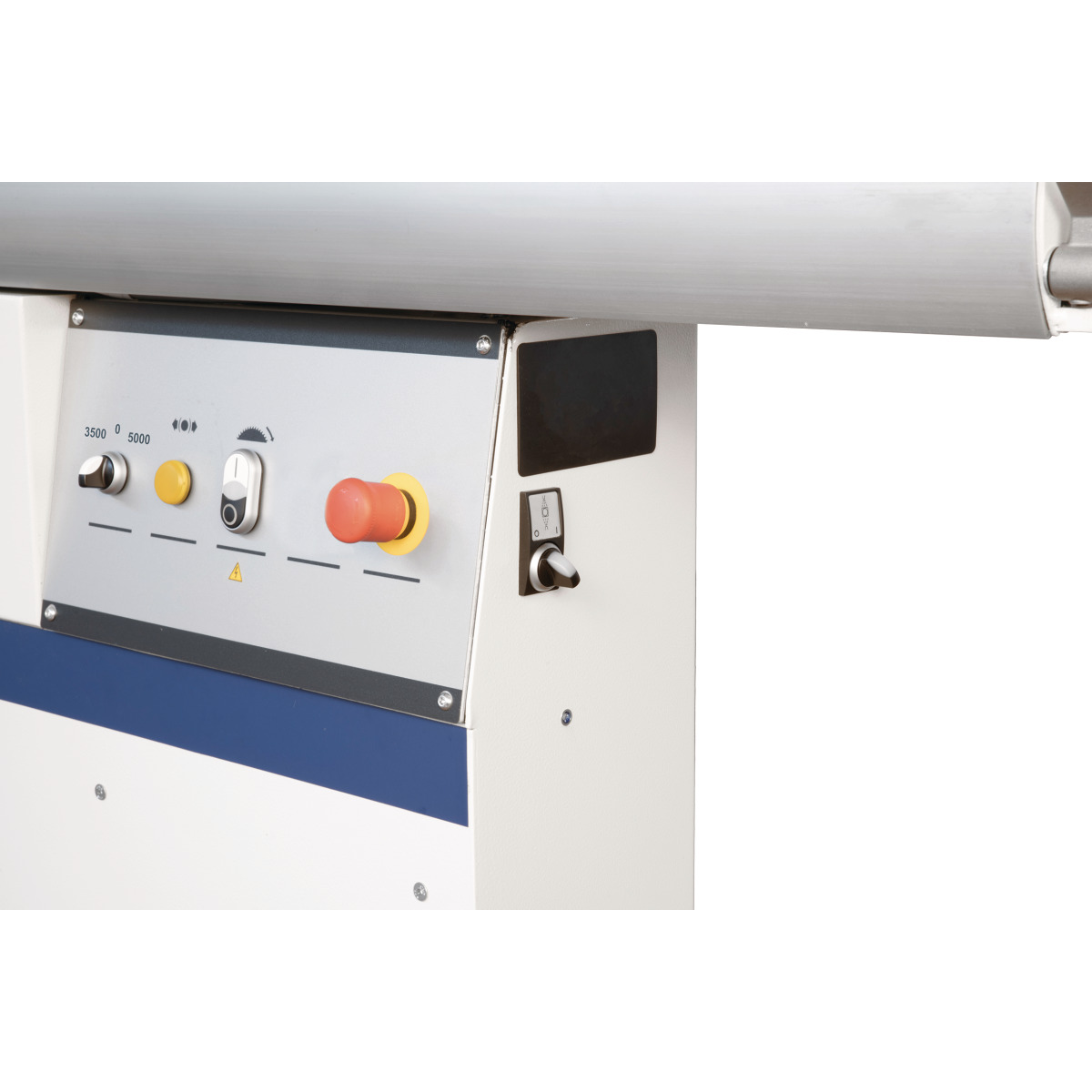

- 2 Sägeblattgeschwindigkeiten, elektronisch einstellbar über Inverter
Merkmale
| Ablängbreite max. links vom Sägeblatt | 3260 mm |
|---|---|
| Abmessungen Formatschiebeschlitten | 360 x 142 x 3200 mm |
| Absaugstutzen Durchmesser |
|
| Absaugstutzen-Ø Sägeblattschutz | 80 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 80 mm |
| Anschlussspannung | 400 V |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Arbeitsbereich Länge | 1600 mm |
| Besäumlänge | 2600 mm |
| Besäumrahmenlänge | 2600 mm |
| Drehzahl Hauptsägeblatt | 3500 / 5000 min-1 |
| Drehzahl Sägeblatt | 4200 min¯¹ |

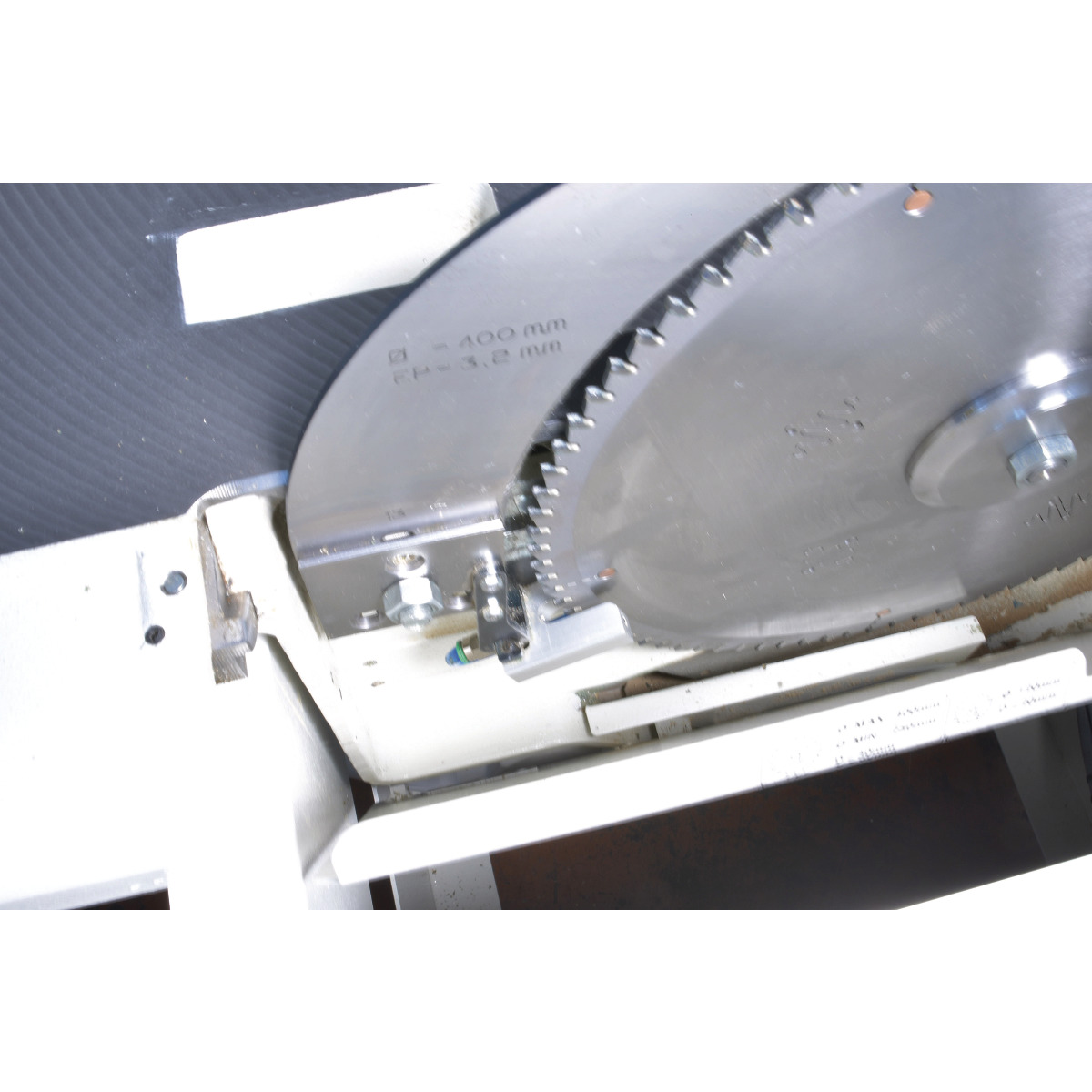

| Durchmesser Sägeblatt | 400 mm |
| Elektrischer Anschluss | 400 V / AC / 50 Hz |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Formatschiebeschlittenlänge | 2600 mm |
| Gewicht (Netto) ca. | 700 kg |
| Gewicht ca. | 715 kg |
| Leistung Antriebsmotor | 7,0 kW |
| Maschinenkörper Breite/Tiefe | 885 mm |
| Maschinenkörper Länge | 1900 mm |
| Max. Ablängbreite links vom Sägeblatt | 3260 mm |
| Max. Schnitthöhe 45° | 98 mm |
| Max. Schnitthöhe 90° | 138 mm |
| Motorleistung | 7,0 kW |
| Neigung des Sägeblattes | 90 ? 45 Grad |
| Netzfrequenz | 50 Hz |
| Platzbedarf Breite/Tiefe | 4860 mm |
| Platzbedarf Länge | 5890 mm |
| Sägeblattneigung | 90 – 45 ° |
| Schnittbreite mit Parallelanschlag | 1270 mm |
| Schnitthöhe max. 45° mit Vorritz | 98 mm |
| Schnitthöhe max. 90° mit Vorritz | 138 mm |
| Tischabmessungen | 940 x 560 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 940 mm |
| Transportbreite | 990 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
