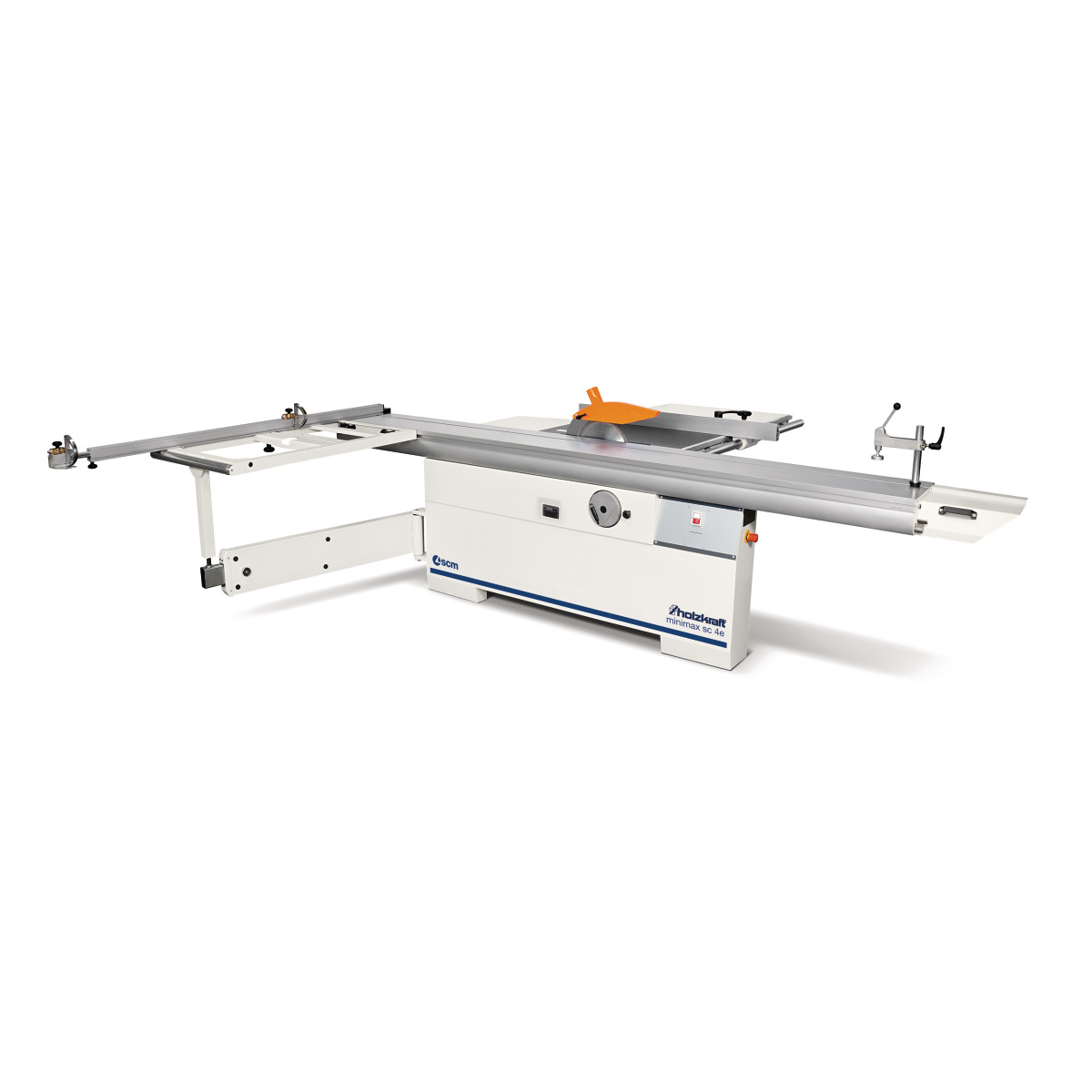

Beschreibung
- Der massive Arbeitstisch aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten

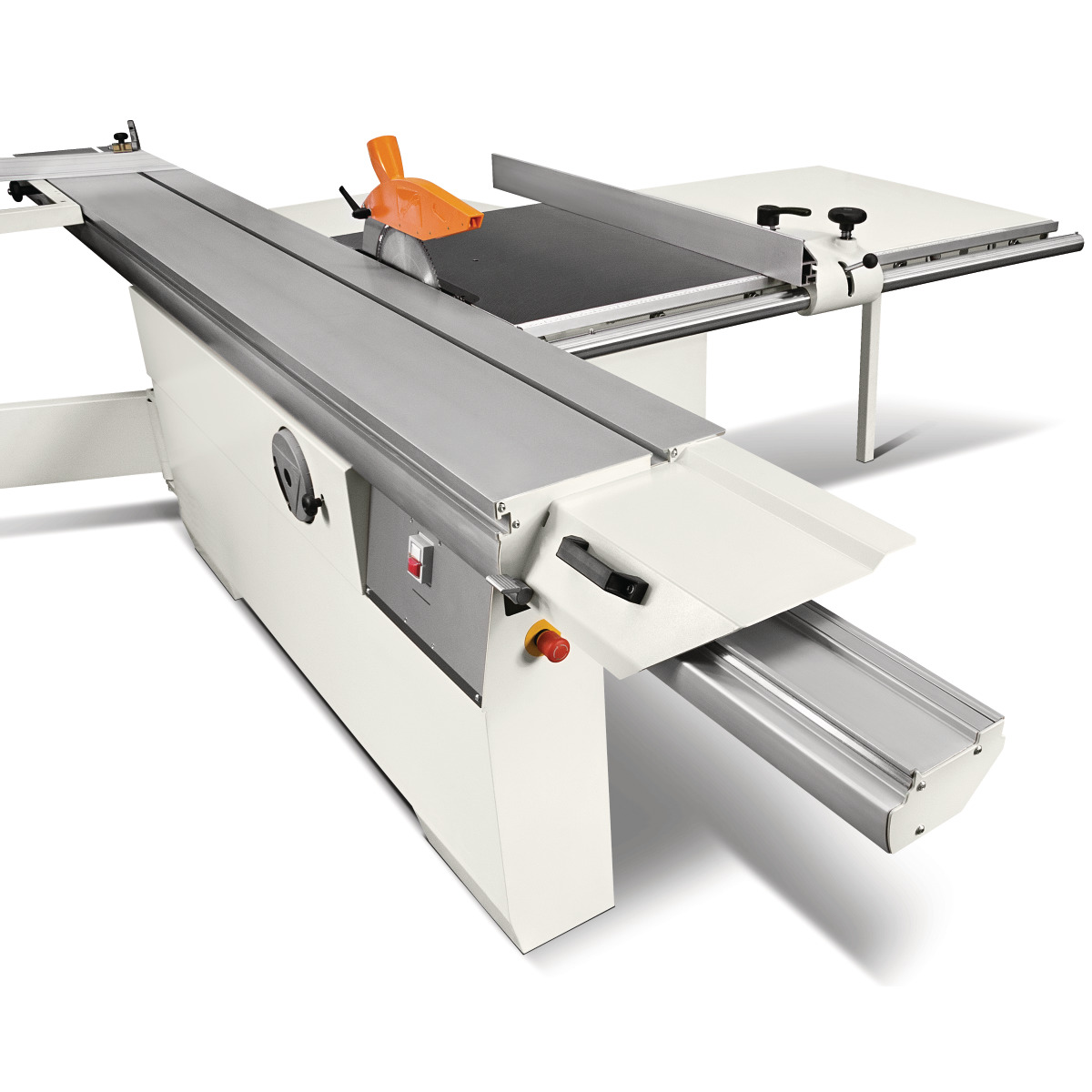

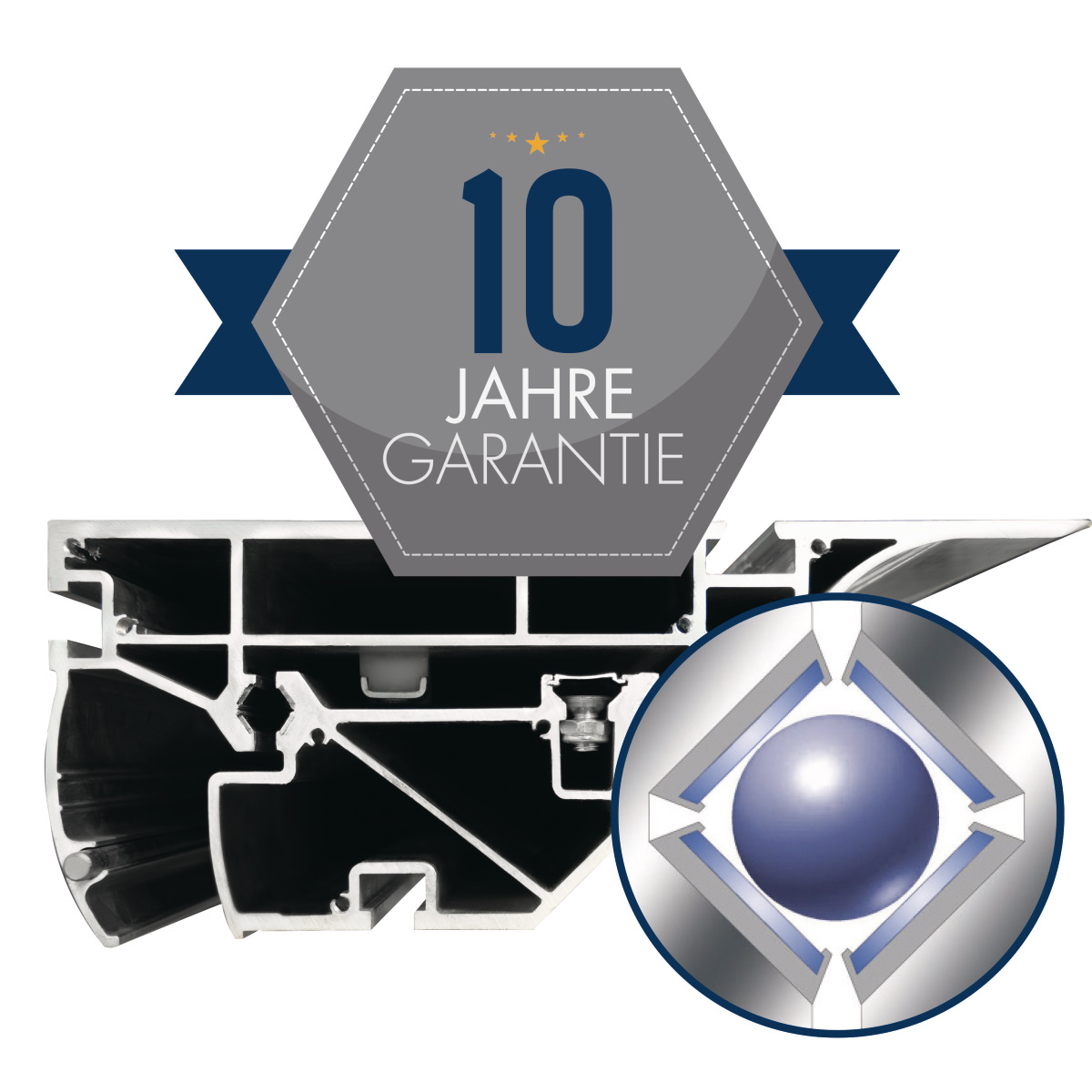

- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen

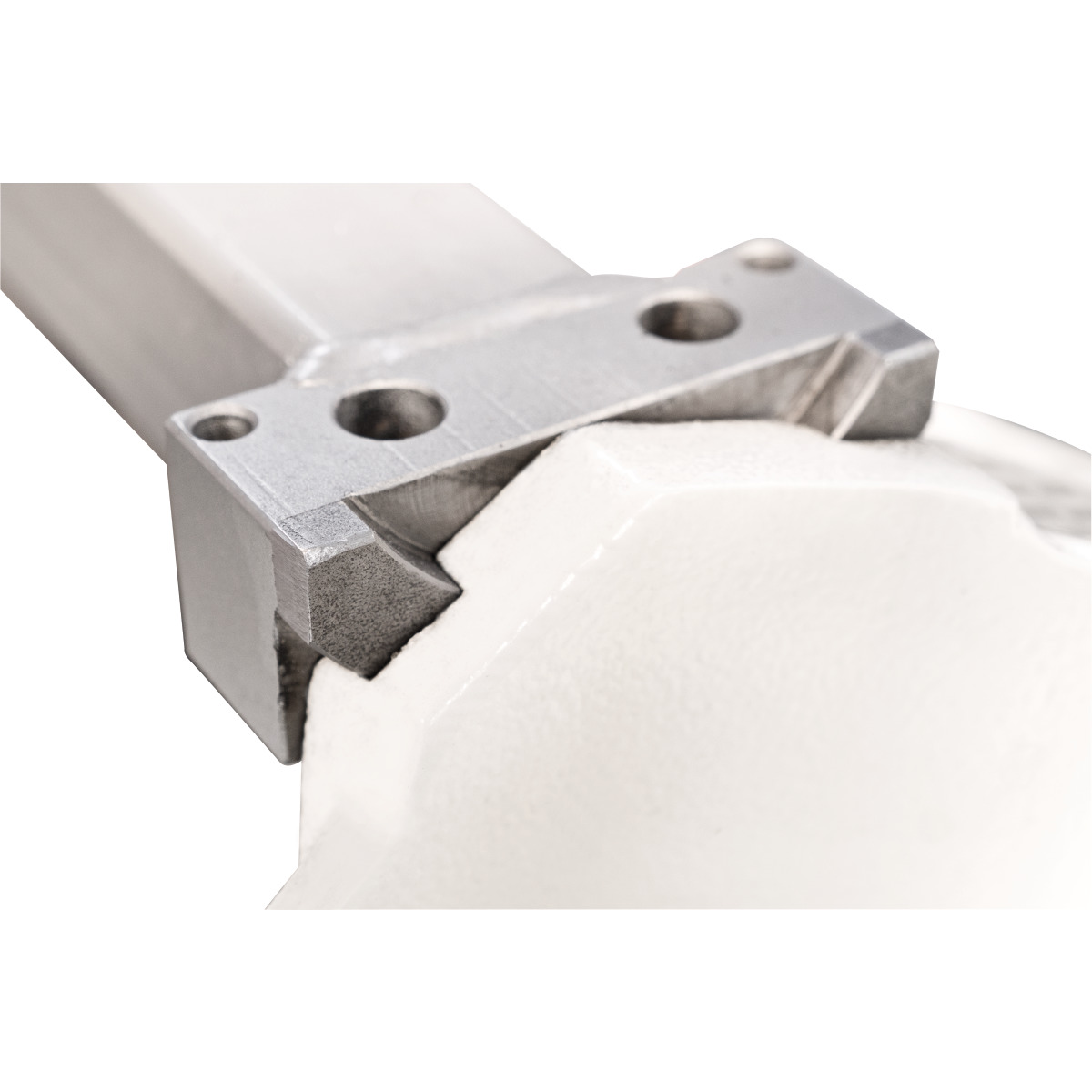

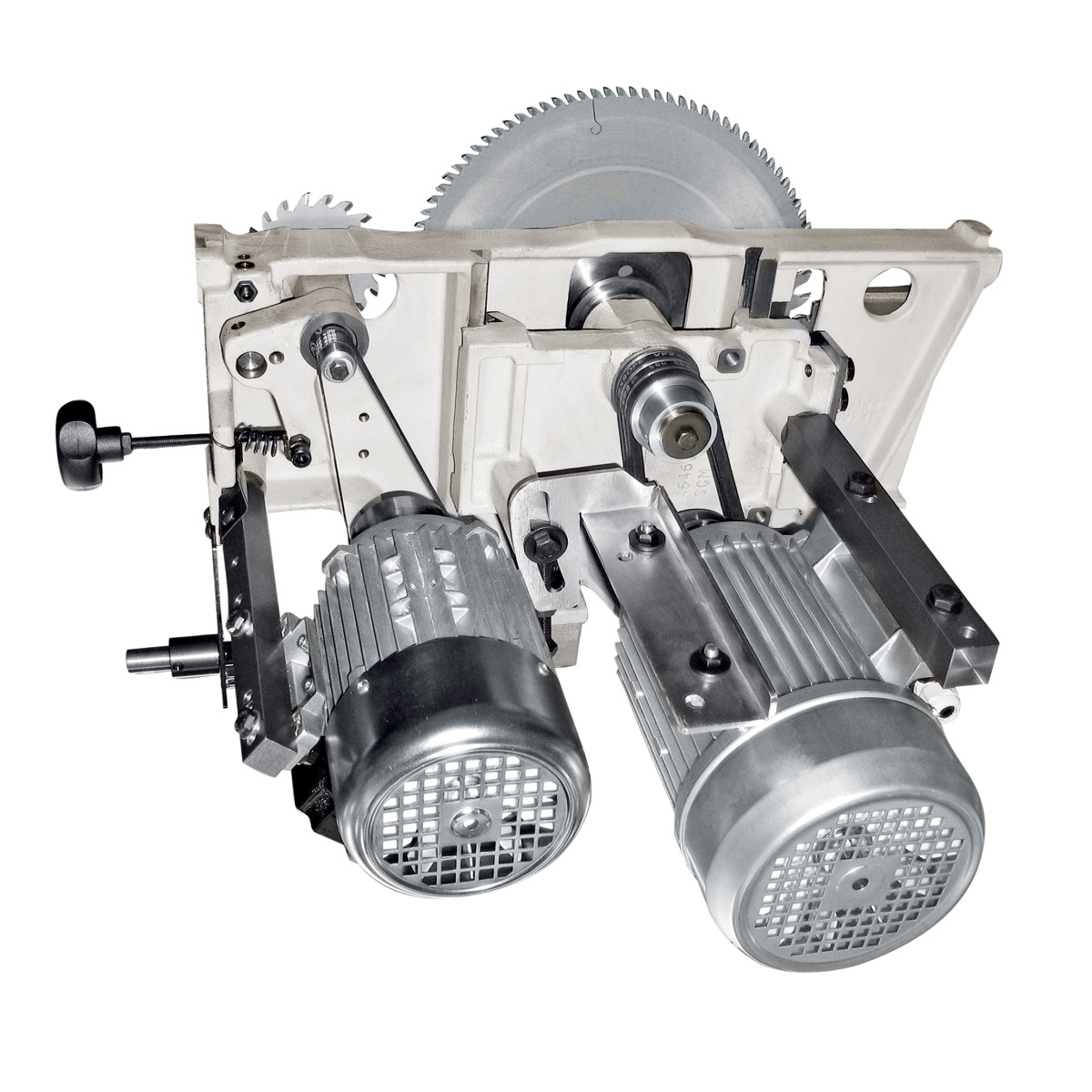

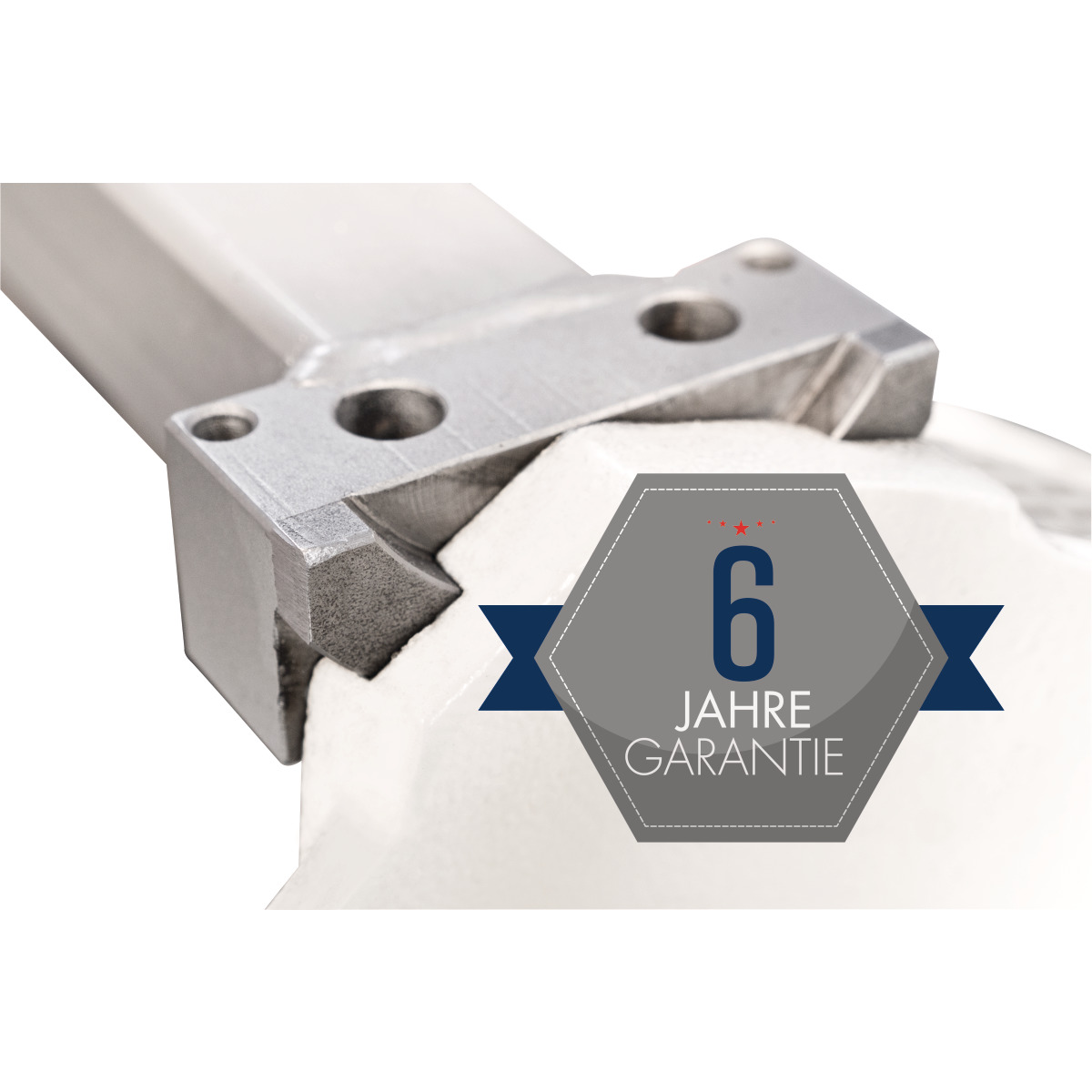

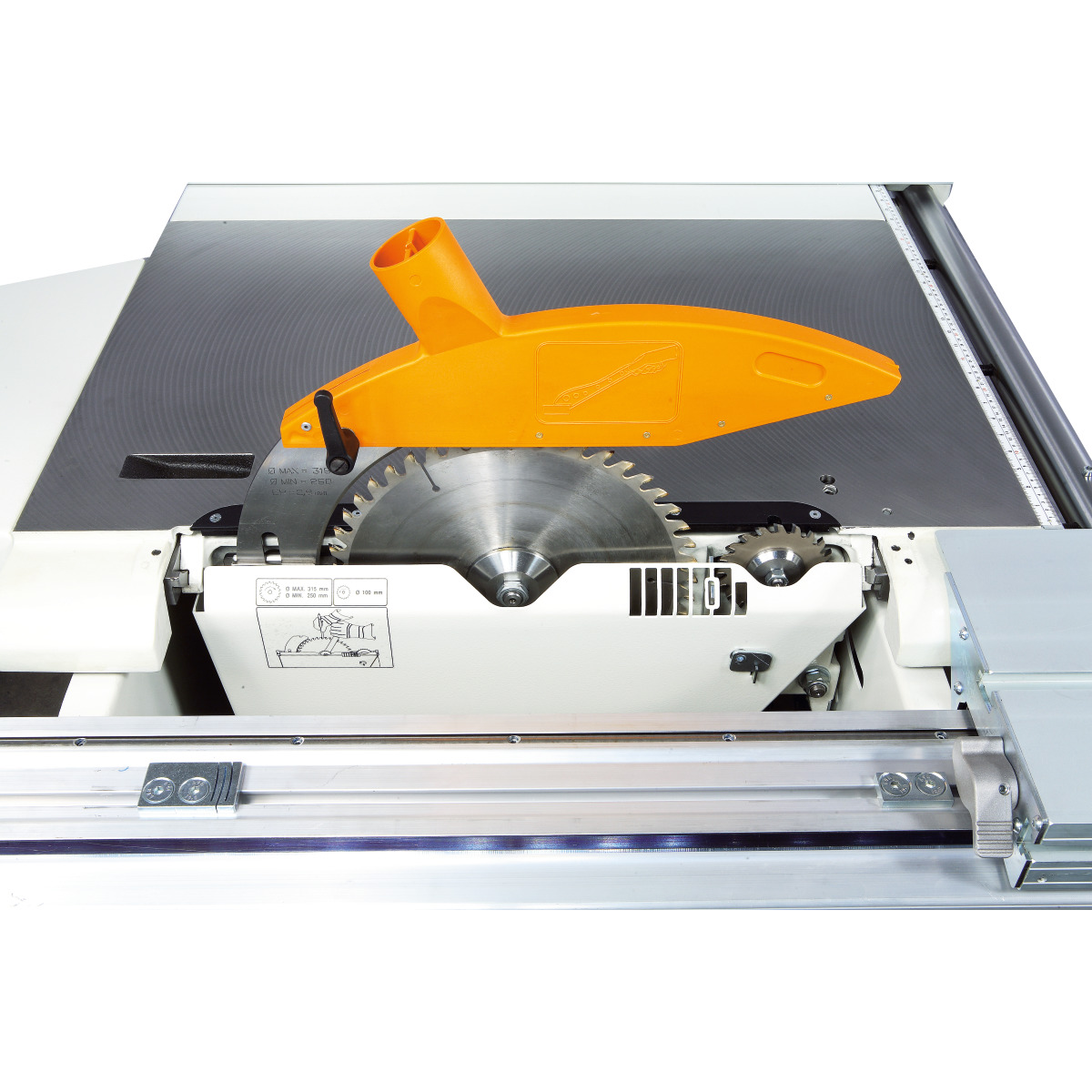

- Grauguss-Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung und Null-Punktschwenkung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Mit leistungsstarkem Drehstrom-Motor ausgestattet

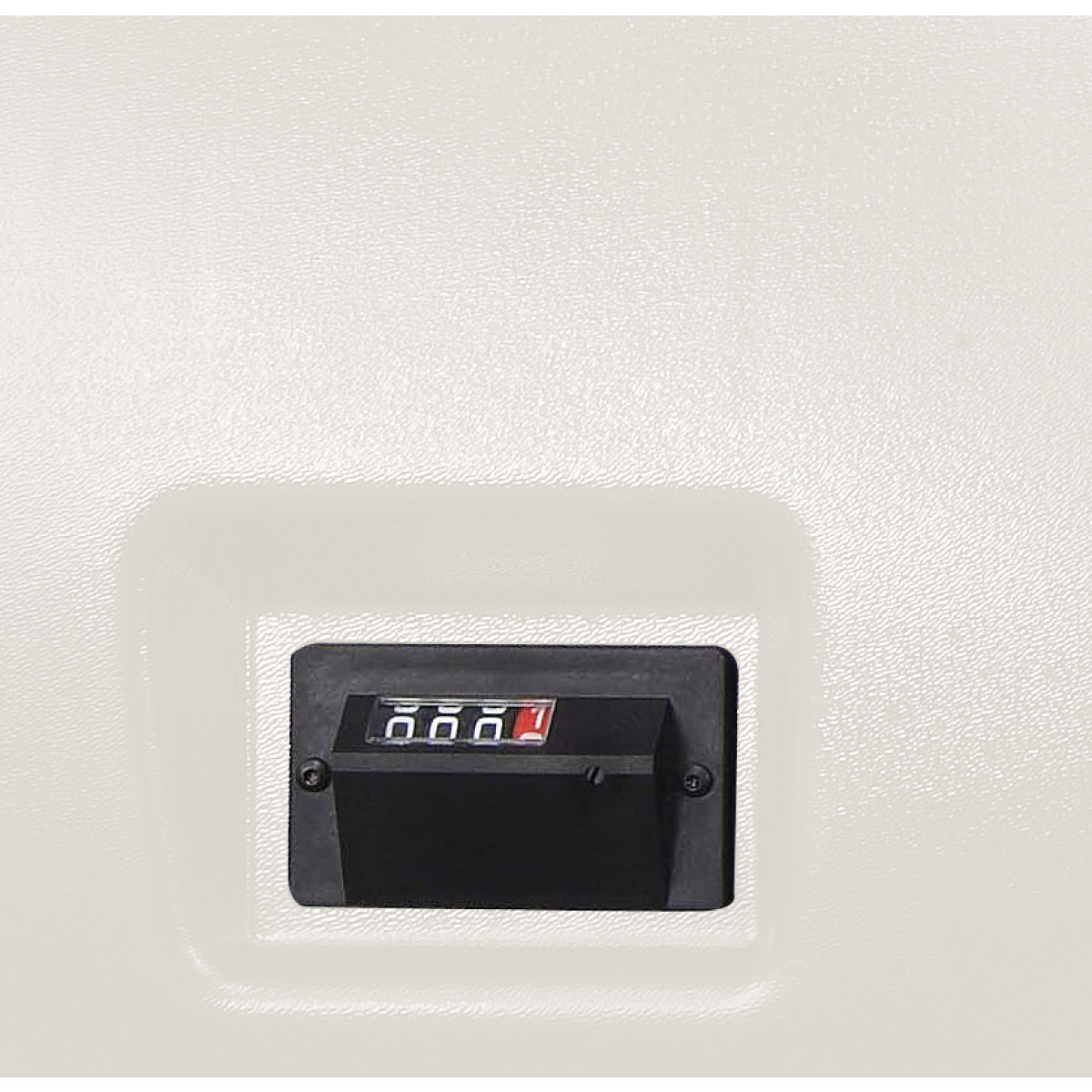

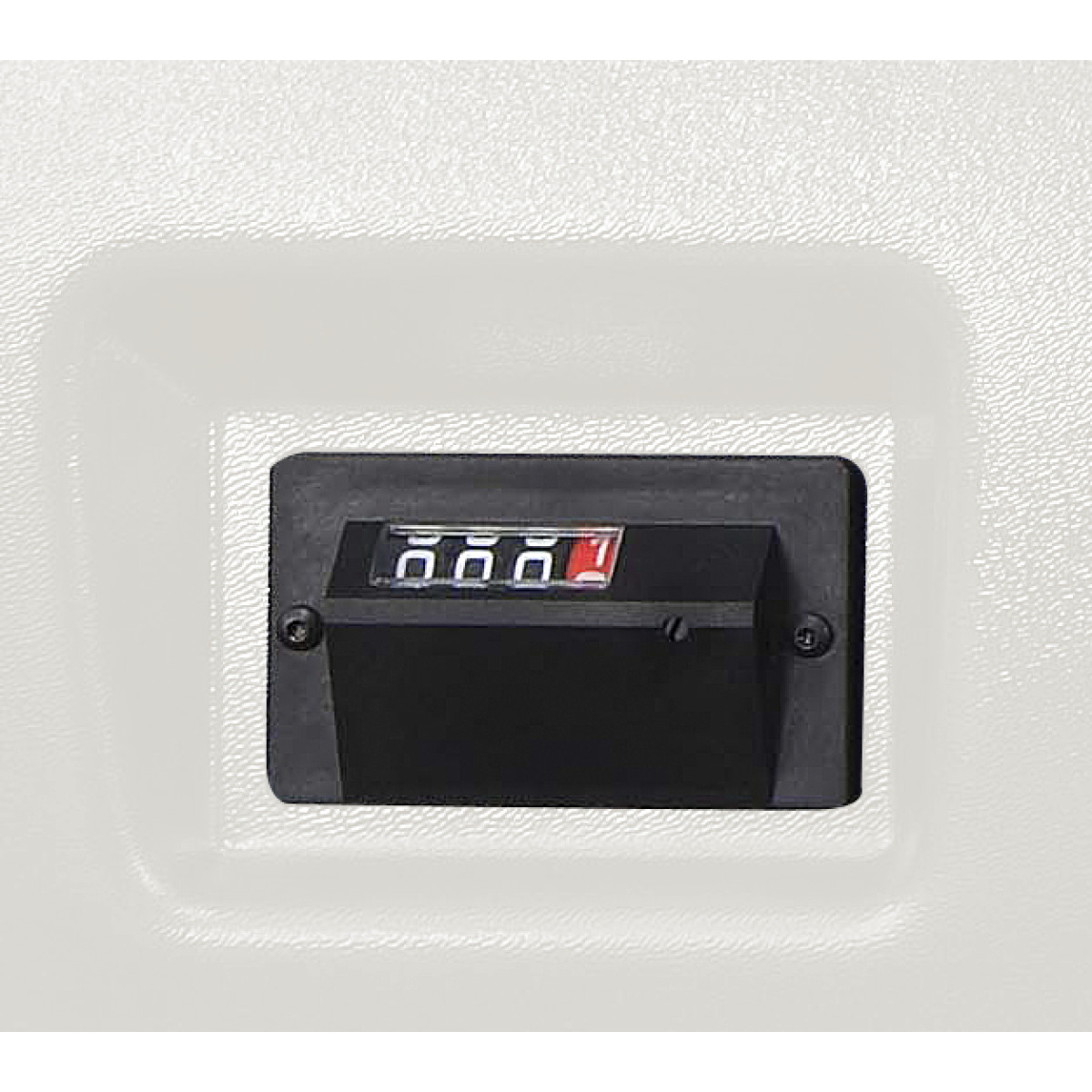

- Sägeblattschwenkung wird an einer Skala am Aggregat angezeigt
- Erleichterte Plattenaufgabe durch großen Besäumrahmen mit Laufrolle
- Winkelverstellbarer Alu-Teleskopanschlag mit zwei Profi-Klappanschlägen

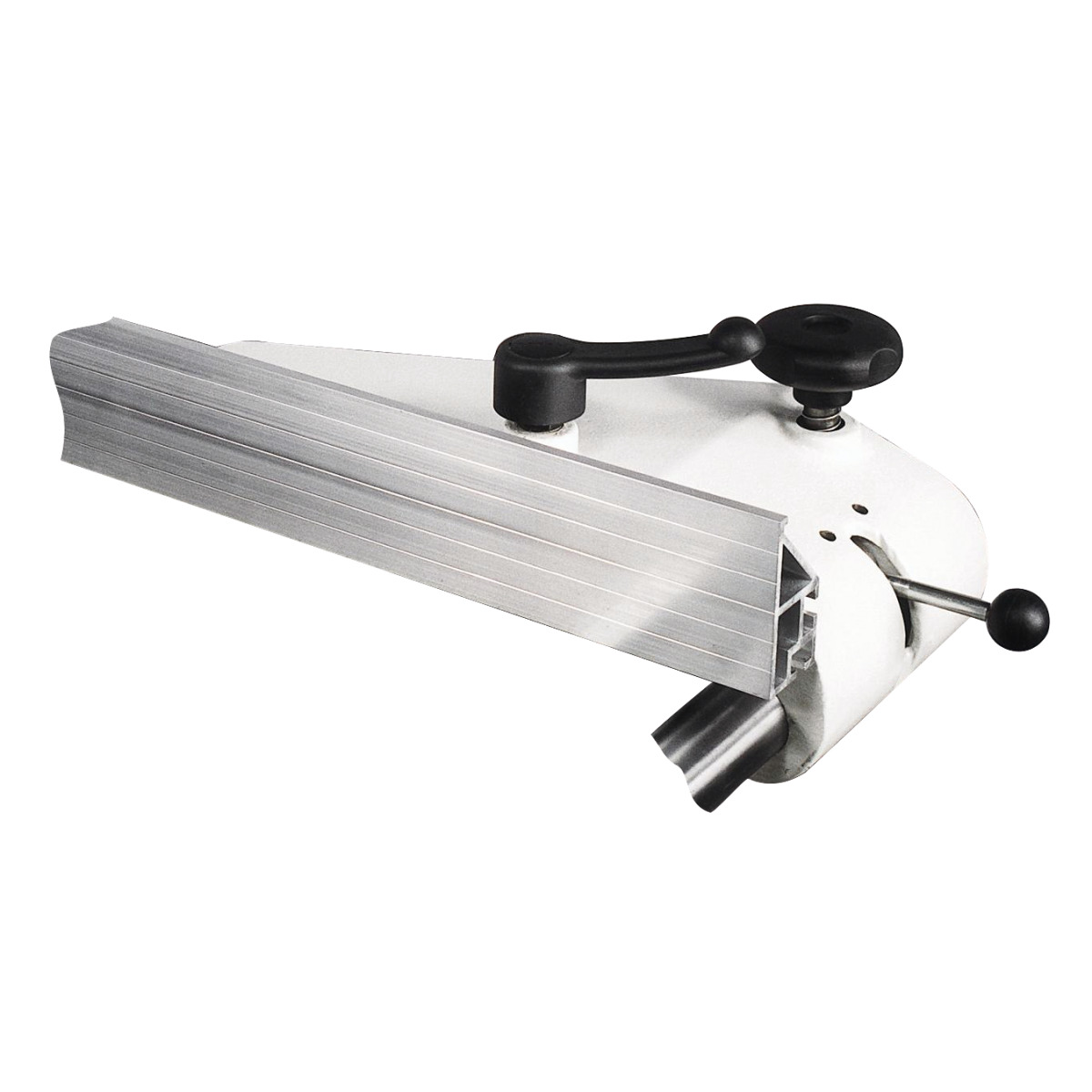

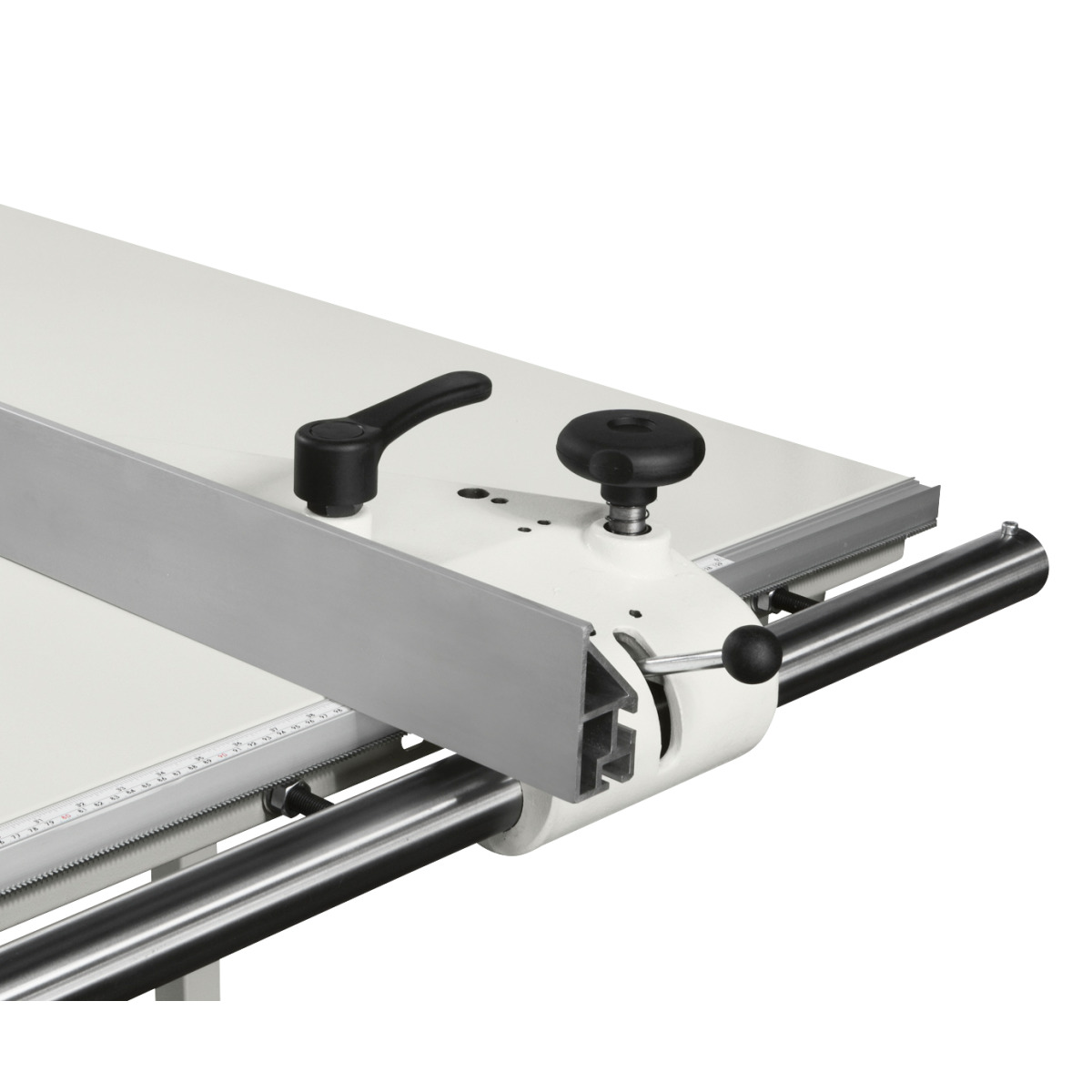

- Parallelanschlag abklappbar, mit Schnellspannung und Feineinstellung

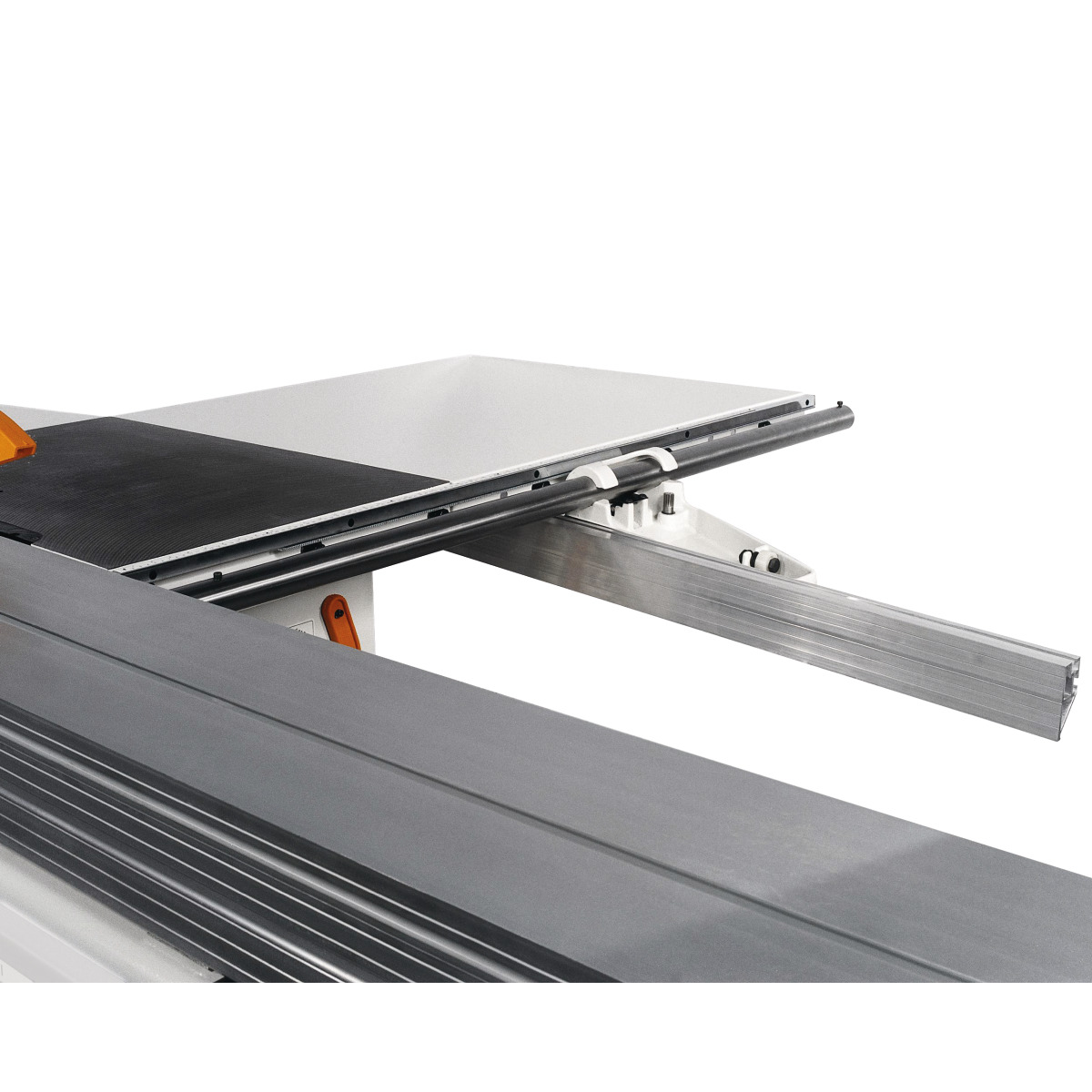

- Serienmäßig mit Tischverbreiterung, Tischverlängerung und Exzenterspanner
- Made in Italy
Merkmale
| Ablängbreite max. links vom Sägeblatt | 3200 mm |
|---|---|
| Abmessungen Formatschiebeschlitten | 360 x 142 x 3200 mm |
| Absaugstutzen Durchmesser |
|
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Anschläge | Zwei Profiklappanschläge |
| Anschlussspannung | 400 V |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Arbeitsbereich Länge | 1600 mm |
| Besäumlänge | 3260 mm |
| Besäumschuh | ✔ |
| Drehzahl Hauptsägeblatt | 4000 1/min |
| Drehzahl Sägeblatt | 4000 min¯¹ |
| Drehzahl Vorritzsägeblatt | 8000 1/min |
| Durchmesser Sägeblatt | 315 mm |
| Durchmesser Vorritzsägeblatt | 100 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Durchmesser Sägeblatt | Unabhängig vom Vorritzer |
| Erläuterung max. Schnitthöhe | Unabhängig vom Vorritzer |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Exzenterspanner | ✔ |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Formatschiebeschlittenlänge | 3200 mm |
| Gewicht (Netto) ca. | 489 kg |
| Gewicht ca. | 489 kg |
| Griff für Schiebeschlitten | ✔ |
| Leistung Antriebsmotor | 5,0 kW |
| Maschinenkörper Breite/Tiefe | 840 mm |
| Maschinenkörper Länge | 1900 mm |
| Materialrolle am Besäumrahmen | ✔ |
| Max. Ablängbreite links vom Sägeblatt | 3200 mm |
| Max. Schnitthöhe 45° | 63 mm |
| Max. Schnitthöhe 90° | 100 mm |
| Motorleistung | 5,0 kW |
| Neigung des Sägeblattes | 90 - 45 ° |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Platzbedarf Breite/Tiefe | 4410 mm |
| Platzbedarf Länge | 7235 mm |
| Sägeblattneigung | 90 – 45 ° |
| Sägeblatt-Ø max. mit Vorritz | 315 mm |
| Sägeblatt-Ø max. ohne Vorritz | 315 mm |

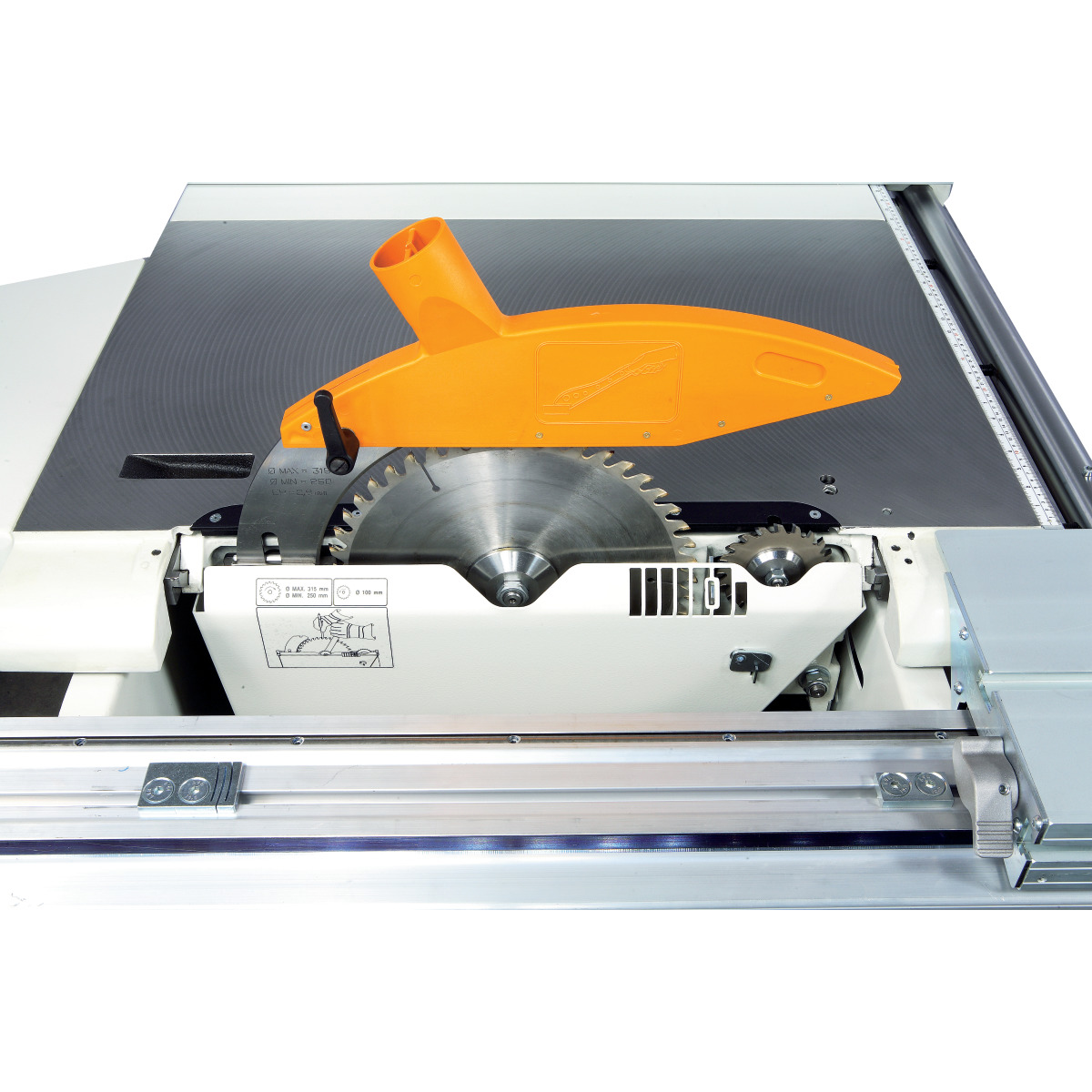

| Sägeblattschutzhaube | ✔ |
| Säge-Parallelanschlag | mit Rundstangenführung |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Schnitthöhe max. 45° mit Vorritz | 63 mm |
| Schnitthöhe max. 90° mit Vorritz | 90 mm |
| Tischabmessungen | 840 x 560 mm |
| Tischbreite | 560 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 840 mm |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |
| Transportbreite | 980 mm |
| Vorritzsägeblatt-Ø | 100 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
