Beschreibung
- Hochwertige Spindel mit Präzisionskegelrollenlagern
- Gehärtete und geschliffene Tischführungsbahnen
- Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Integrierte Schleifscheiben-Abziehvorrichtung
- Maschinenunterbau aus stabilem verwindungssteifem Guss für maximale Steifigkeit und Stabilität
- Spielfreie V-Flachführung in der Z-Achse und Flachführungen in der X- und Y-Achse
- Trapezgewindespindel in der Y-Achse

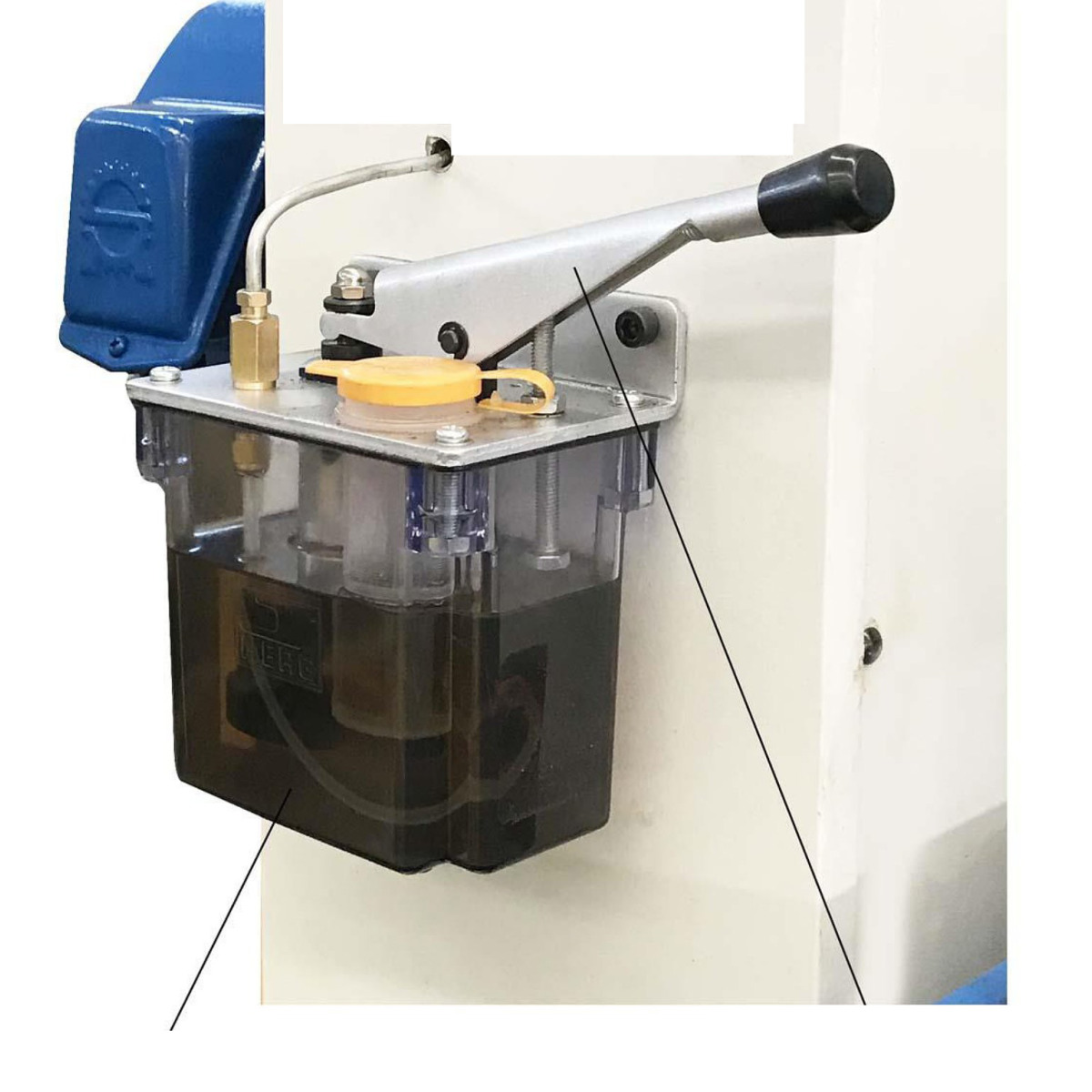

- Manuelle Zentralschmierung
- Alle Flachführungen sind fein geschabt und garantieren so eine hohe Präzision aller manuellen Bewegungen
- LED-Lampe
- Sicherheitselektrik in 24 V Gleichspannung
- Schleifgenauigkeit: 0,005 mm
- Korundschleifscheibe Korn 46 für alle gängigen Stähle im Standardlieferumfang
- Zweikanalige Sicherheitselektrik
- EMV-Filterklasse
- Erhebliche Energieeinsparung durch IE3-Motor
- Kühlmitteleinrichtung mit externem Kühlmitteltank
- Schleifscheibe Korn 46
- LED-Lampe
- Kühlmitteleinrichtung mit Kühlmitteltank

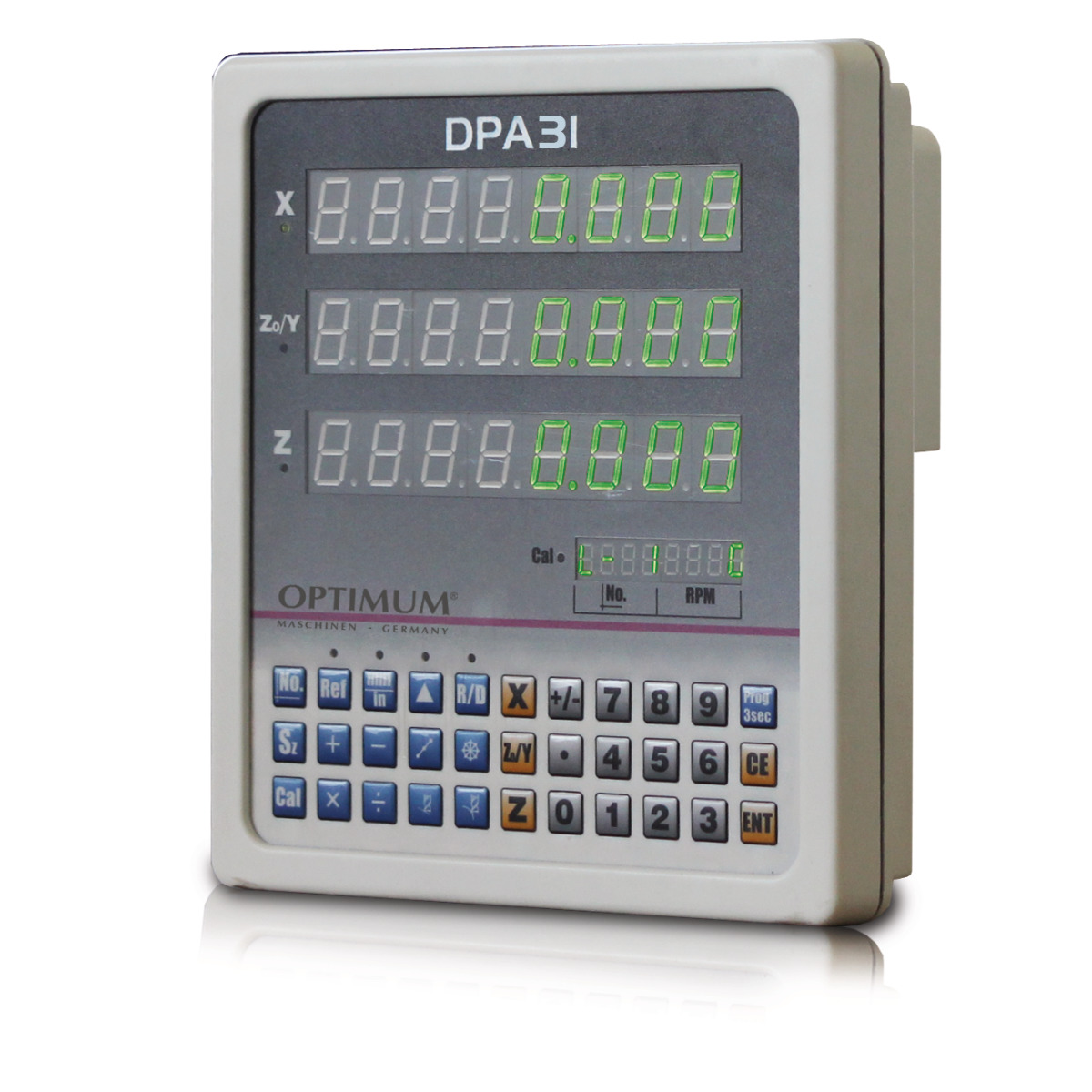

- Digitale Positionsanzeige

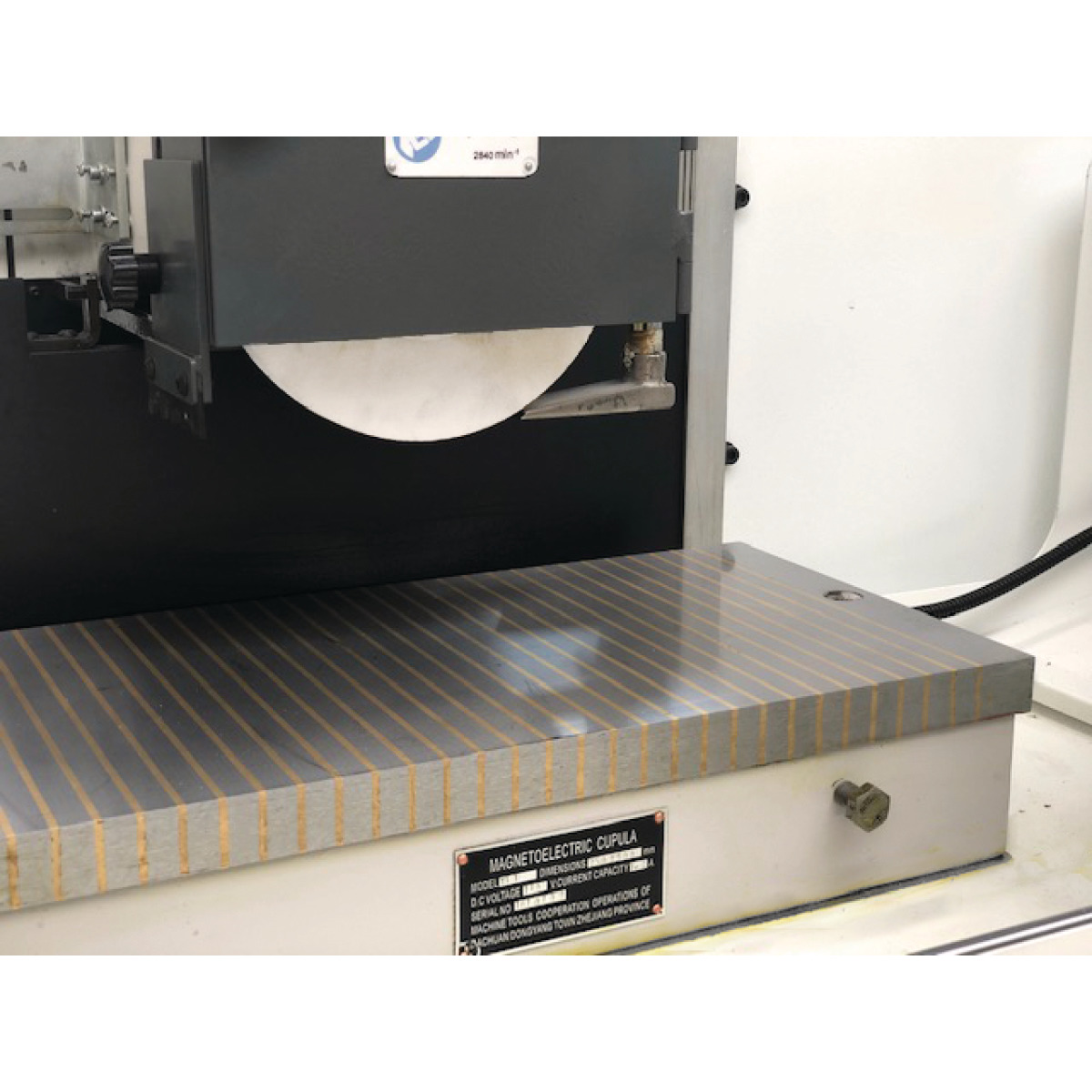

- Permanentmagnet
- Auswuchtdorn
- Abziehvorrichtung mit Feinzustellung
- Ausrichtfüße

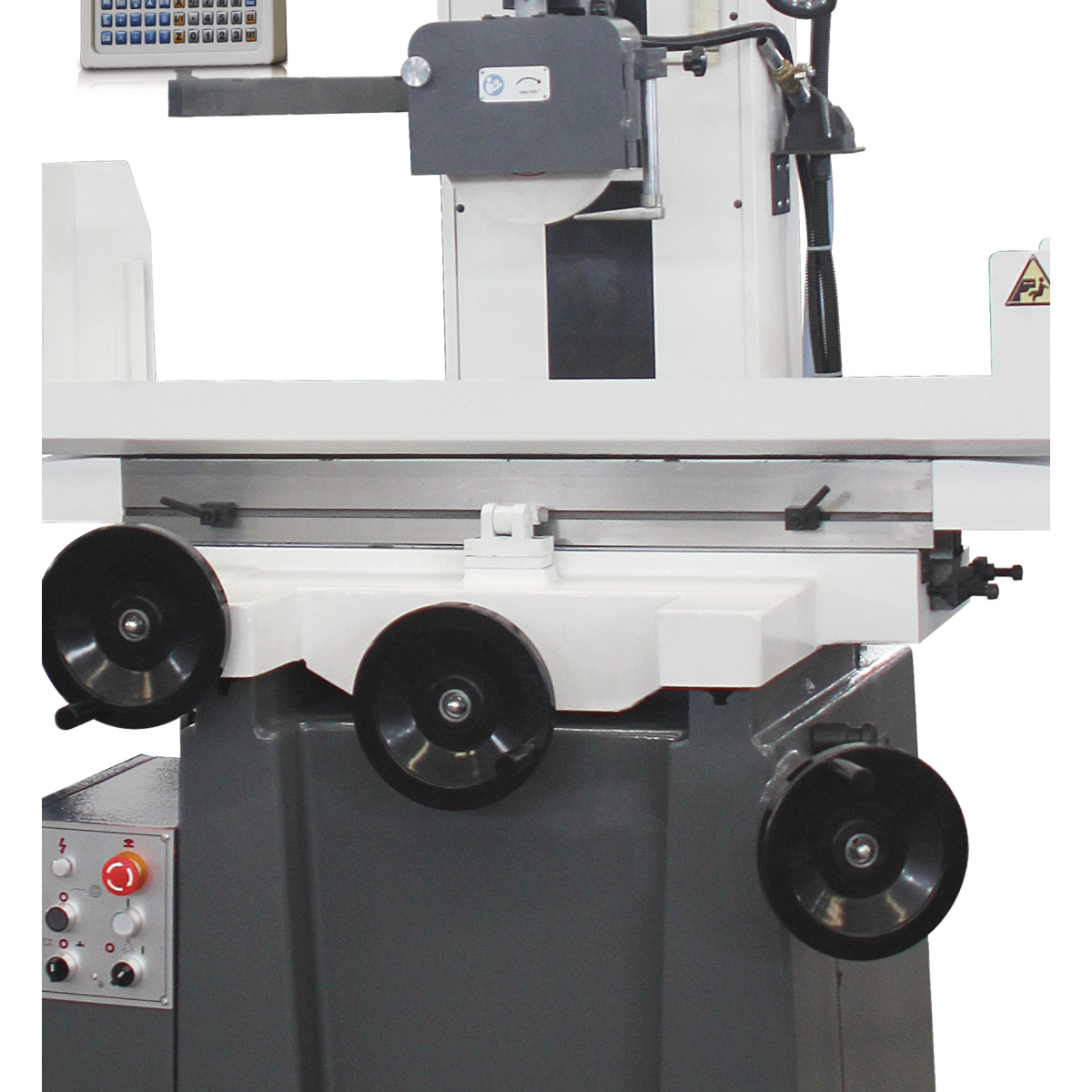

- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Bedienwerkzeug
Merkmale
| Abstand max. Spindel zu Flächenschleiftisch | 450 mm |
|---|---|
| Anschlussspannung | 400 V |
| Arbeitsleuchte | LED-Lampe |
| Ausrichtfüße | ✔ |
| Breite/Tiefe (Produkt) ca. | 1150 mm |
| Elektro-Magnetspannplatte | Ja |
| Flächenschleiftisch Abstand max. Spindel - Schleifscheibe | 350 mm |
| Flächenschleiftisch Arbeitsfläche Breite | 450 mm |
| Flächenschleiftisch Arbeitsfläche Länge | 200 mm |
| Flächenschleiftisch Spannfläche Breite | 500 mm |
| Flächenschleiftisch Spannfläche Länge | 200 mm |
| Flächenschleiftisch T-Nutengröße | 14 mm |
| Flächenschleiftisch Werkstück Breite | 200 mm |
| Flächenschleiftisch Werkstück Gewicht max. | 128 kg |
| Flächenschleiftisch Werkstück Höhe | 350 mm |
| Flächenschleiftisch Werkstück Länge | 450 mm |
| Gewicht (Netto) ca. | 850 kg |
| Höhe (Produkt) ca. | 1680 mm |
| Kühlmitteleinrichtung | 40 W |
| Länge (Produkt) ca. | 1330 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Netzfrequenz | 50 Hz |
| Parallelabrichtvorrichtung | ✔ |
| Phase(n) | 3 Ph |
| Schleifscheibe Außendurchmesser | 200 m |
| Schleifscheibe Bohrung | 31,75 mm |
| Schleifscheibe Breite | 13 mm |
| Schleifscheibe Umfangsgeschwindigkeit | 33 m/s |
| Spannplatte | Permanentmagnet |
| Spannplatte Breite | 400 mm |
| Spannplatte Länge | 200 mm |
| Spindel Rundlaufgenauigkeit | 0.005 mm |
| Spindeldrehzahl | 2850 U/min |
| Stromart | AC |
| Verfahrgeschwindigkeit Flächenschleiftisch | Manuell |
| Verfahrweg Skalenteilung am Handrad X-, Y-Achse | 1,0 mm |
| Verfahrweg Skalenteilung am Handrad Z-Achse | 0,005 mm |
| Verfahrweg X-Achse | 500 mm |
| Verfahrweg Y-Achse | 240 mm |
| X-Achse Verfahrweg | 500 mm |
| X-Achse Vorschubgeschwindigkeit | Manuell |
| Z-Achse Verfahrweg | 240 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
