Beschreibung
Merkmale und Vorteile:
- einsetzbar und beständig bei ölhaltigen und ölfreien, aggressiven Kondensaten
- Einfacher Anschluss an Filter oder Kessel durch Anpassung des Einlaufstutzens mit für waagerechten oder senkrechten Kondensatzulauf
- Bei Ableitung mit BEKOMAT® verbesserte Funktion bei Öl/Wasser-Seperatoren
- BEKOMAT® 32 mit Alarmfunktion und weiterschaltbarer Störmeldung

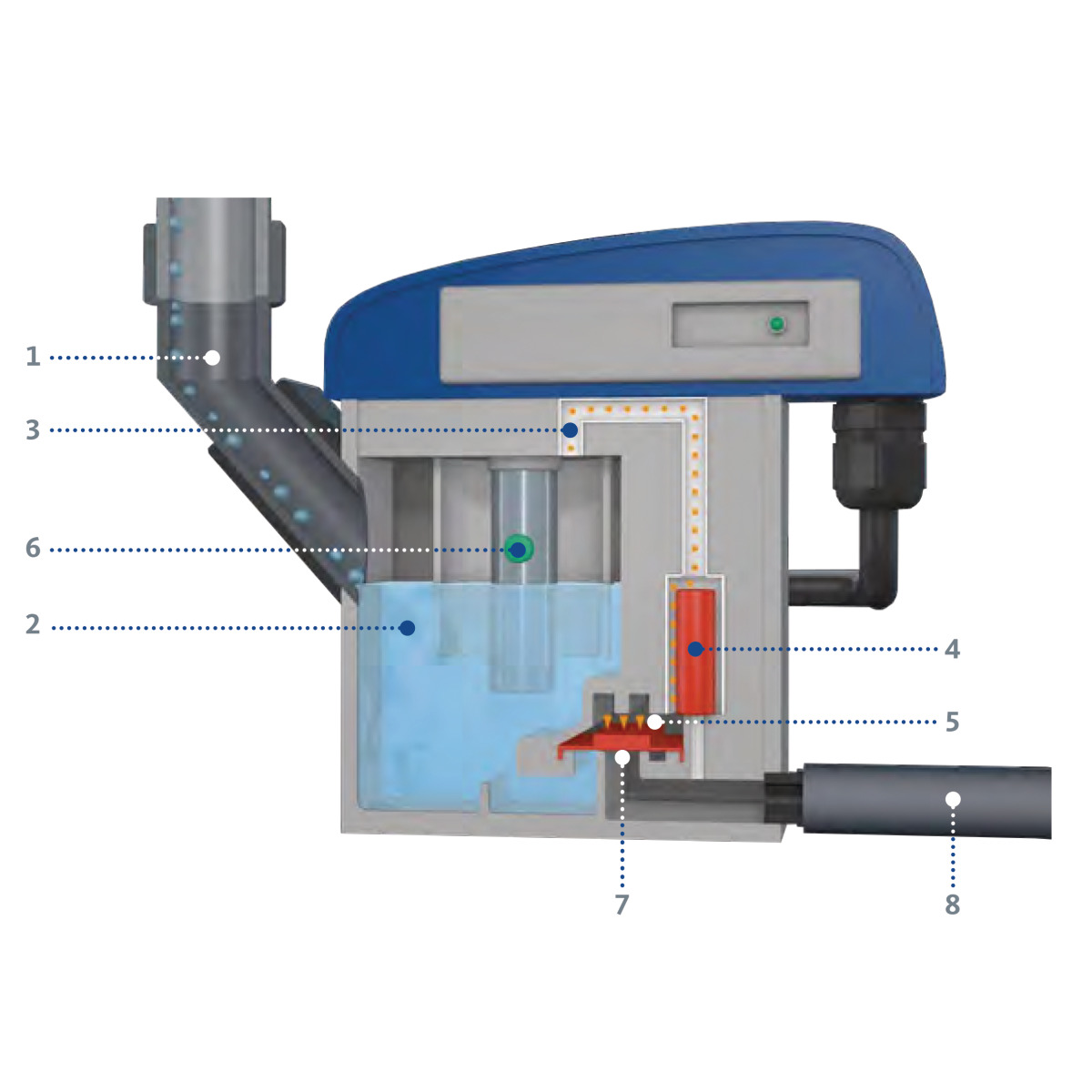

Funktionsbeschreibung
- Kondensat sammelt sich im Sammelbehälter des Ableiters.
- Ein kapazitiver Sensor erfasst den Pegelstand des Kondensats. Bei maximalem Pegel öffnet eine Membrane, über die das Kondensat durch den Systemdruck abgeleitet wird.
- Die Membrane wird geschlossen, bevor Druckluft entweichen kann
Die Vorteile auf einen Blick
- Keine unnötigen Druckluft-Verluste
- Ableitung nach Anfallmenge
- Sensor erfasst jede Kondensatart
- Schmutzunempfindlich
- einfache elektrische Installation (230 V)
- Wartungsarm

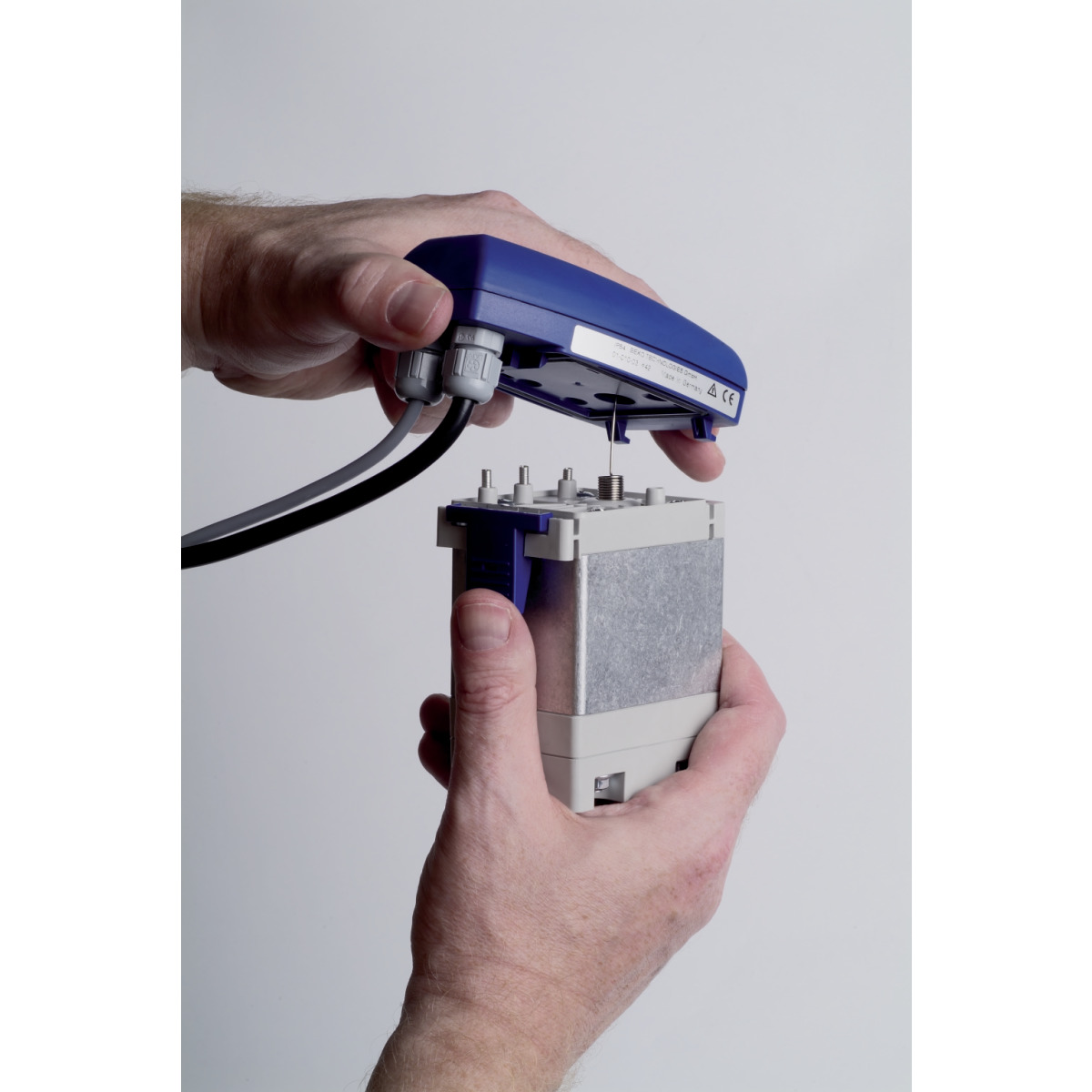

Inklusive Sevice Unit
- Wirtschaftlich: Kompletter Austausch aller Verschleißteile und drucktragenden Teile mit nur einem Griff.
- keine Elektroinstallation bei Wartung erforderlich
- keine Montage von Dichtungen und Einzelteilen
- Nur ein Ersatzteil, werkseitig druck- und funktionsgeprüft
Merkmale
| Ableitemenge max. (kurzfristig) | 10 l/h |
|---|---|
| Anschluss | 230 V |
| Anschlussspannung | 230 V |
| Betriebsdruck | 0,8 bis 16,0 bar |
| Betriebstemperatur | +1 bis +60 °C |

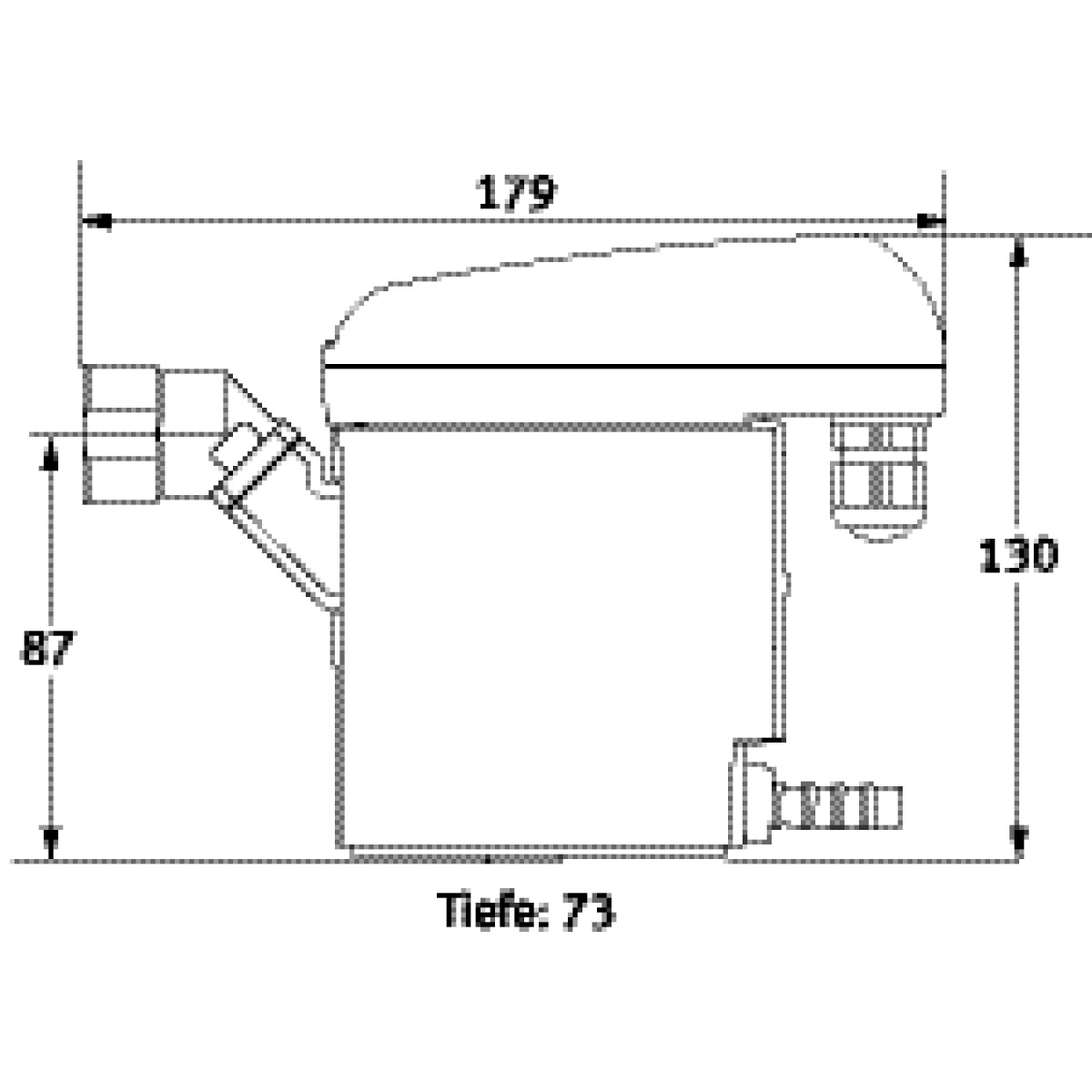

| Breite/Tiefe (Produkt) ca. | 73 mm |
| Erläuterung Ableitemenge max. | bei 4 – 7 bar |
| Filterleistung | 50 m³/min |
| Gewicht (Netto) ca. | 1,0 kg |
| Gewicht ca. | 1,0 kg |
| Höhe (Produkt) ca. | 130 mm |
| Kompressorleistung | 5 m³/min |
| Kondensatablauf | 1 x G¼; Schlauchtülle, Schlauch Ø = 10 mm (innen) |
| Kondensatzulauf | G½ " |
| Länge (Produkt) ca. | 179 mm |
| Schutzart | IP67 |
| Trocknerleistung | 10 m³/min |
