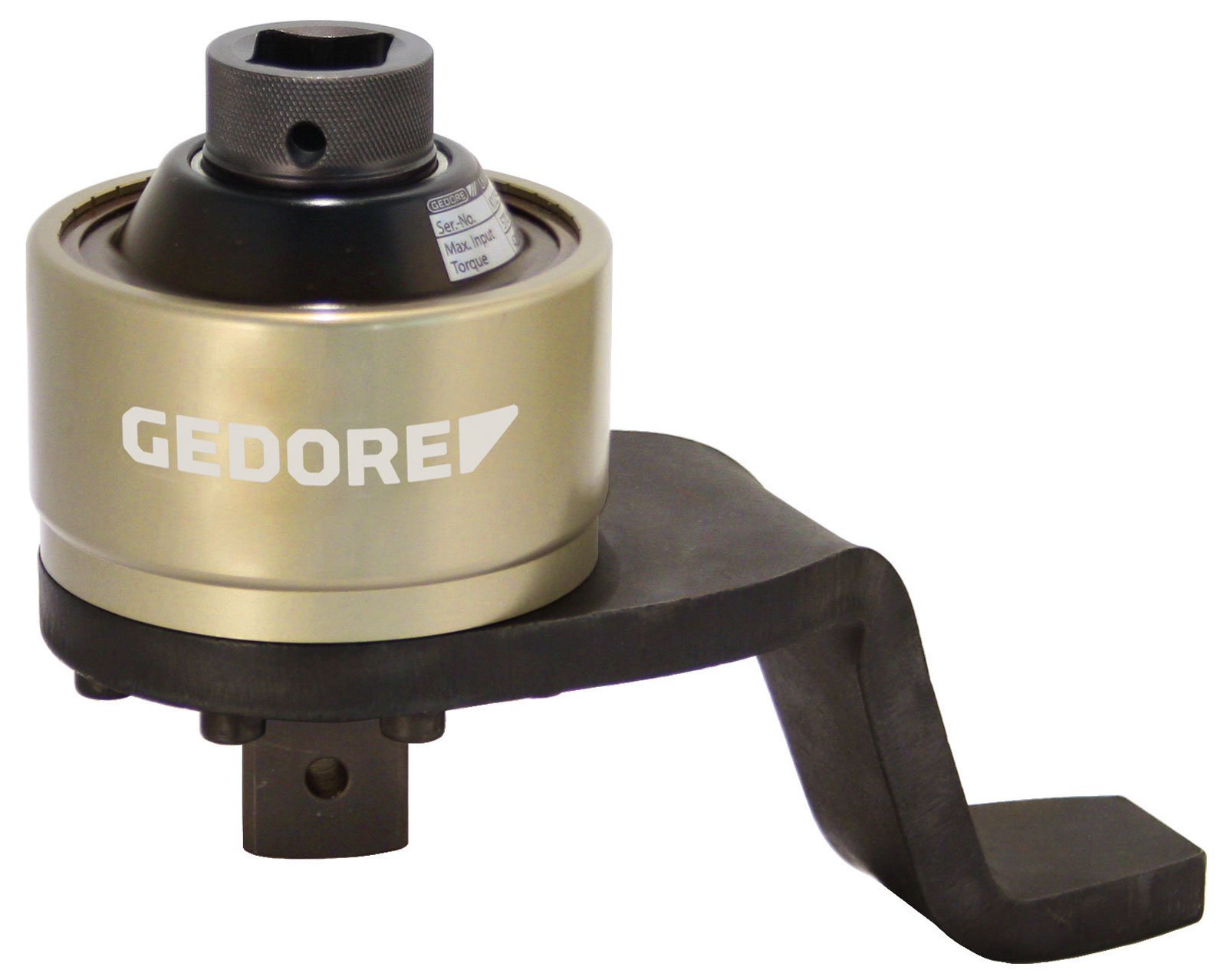

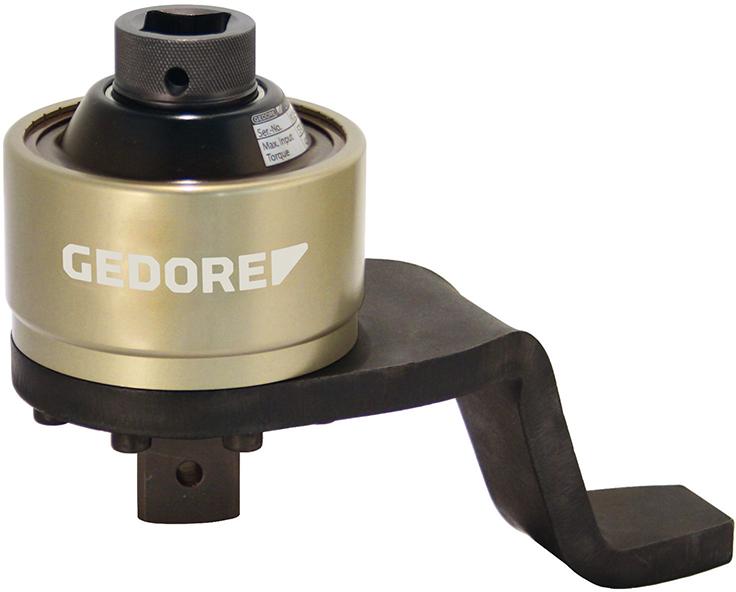

Beschreibung
• Gehäuse aus Hochleistungs-Aluminium
• Einstufiges, spielarmes Planetengetriebe
• Überlastsicherung: Abscher-4-kant
• Auslösegenauigkeit ± 3 %
• Abtriebs-4-kant mit Bohrung zur Aufnahme von Kraft-Schrauber-Einsätzen mit Sicherungsstift und Gummiring
Lieferung: Im Transportkoffer mit Schaumstoffeinlage, inklusive Reaktionsarm, Einstelltabelle und Prüfzertifikat.
Hinweis: Überlastsicherung mittels Abscher-4-kant. Wird das Getriebe durch zu hohe Kräfte überlastet, bricht der Abtriebs-4-kant ab. Das Getriebe wird nicht beschädigt. Nach Ersatz des Abtriebs-4-kants ist der Drehmomentvervielfältiger wieder einsatzbereit.
Merkmale
| Abstand Antriebsvierkant - Beginn Reaktionsarm (min.) | 100 mm |
|---|---|
| Abstand Antriebsvierkant - Ende Reaktionsarm (max.) | 150 mm |
| Abtriebs-4-kant | 1 Zoll |
| Abtriebsgröße | 1 |
| Antriebs-4-kant | 3/4 Zoll |
| Antriebsgröße | 3/4 |
| Ausführung Reaktionsarm | gekröpft |
| Ausgangs-Drehmoment (metrisch) min. | 500 Nm |
| Ausgangsdrehmoment | 500–2800** N·m |
| Ausgangsdrehmoment (max. lbf.ft) | 2050 lbf·ft |
| Ausgangsdrehmoment (max. N.m) | 2800 N·m |
| Breite Drehmomentvervielfältiger | 106 mm |
| Eingangsdrehmoment (max. lbf.ft) | 410 lbf·ft |
| Eingangsdrehmoment (max. N.m) | 550 N·m |
| Form Reaktionsarm | Z-Form |
| Gewicht kg | 6,1 kg |
| Herstellerartikelnummer | 2653273 |
| Herstellername | GEDORE Werkzeugfabrik GmbH & Co. KG |
| Höhe Drehmomentvervielfältiger | 146 mm |
| Marke | GEDORE |
| Markenname | GEDORE |
| Max. Ausgangs-Drehmoment (metrisch) | 2800 Nm |
| Max. Eingangs-Drehmoment (metrisch) | 550 Nm |
| max. Eingangsdrehmoment | 550 N·m |
| Übersetzungsverhältnis | 1 |
Hersteller
GEDORE-Werkzeugfabrik GmbH & Co. KG
Remscheider Str. 149
42899 Remscheid
02191/596900
www.gedore.de
zentrale@gedore.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
