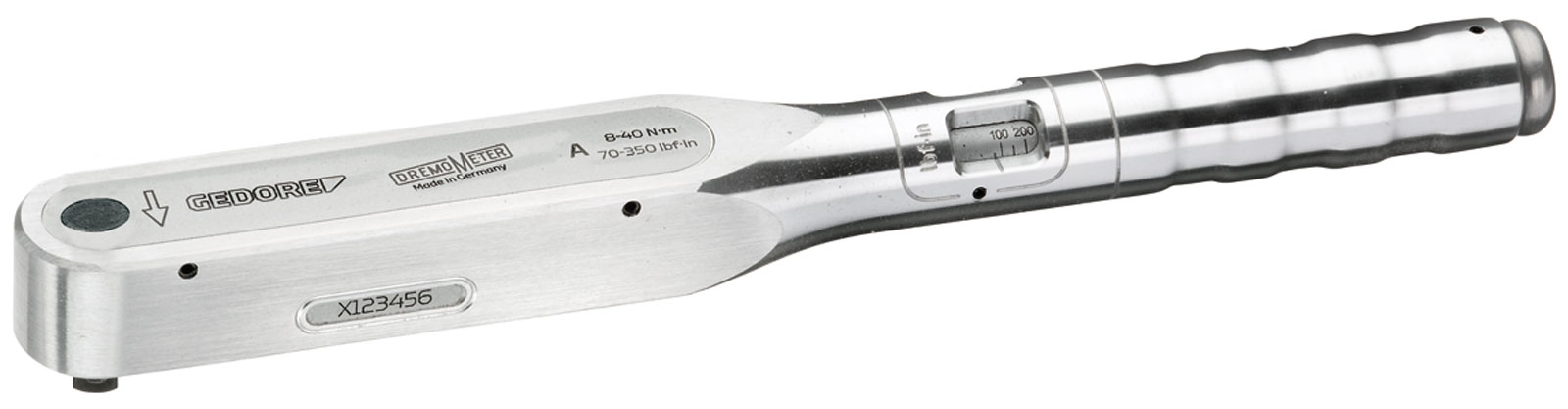

Beschreibung
• Drehmoment einstellbar
• Lesbar über Fensterkala
• Aluminium-Gehäuse
• Kontrollierter Rechtsanzug
• Hör- und spürbares Klicksignal bei Erreichen des Drehmoments
• Auslösegenauigkeit ± 3 %
• Genauigkeitsanforderungen nach DIN EN ISO 6789-2:2017 Typ II Klasse A
Lieferung: Mit rückführbarem Prüfzertifikat.
Hinweis: Durch die einzigartige einachsige Lage von Drehpunkt und Antriebs-4-kant gibt es keine Werteverschiebungen. Eingestelltes Drehmoment wird immer exakt erreicht, egal ob außerhalb der Griffmitte, beidhändig oder mit Verlängerungsrohr gearbeitet wird.
Merkmale
| 4-kant-Antrieb | 3/8 Zoll |
|---|---|
| Abstand Gehäuse - Vierkantmitte | 17,5 mm |
| Anfang Hauptskala (angloamerik.) | 70 lbf·ft |
| Anfang Hauptskala (metrisch) | 8 Nm |
| Antriebs-4-kant | 10 mm |
| Antriebsgröße | 3/8 Zoll |
| Arbeits-/Messbereich lbf·in (min/max) | 70-350 lbf·in |
| Arbeits-/Messbereich N·m (min/max) | 8-40 N·m |
| Ende Hauptskala (angloamerik.) | 350 lbf·ft |
| Ende Hauptskala (metrisch) | 40 Nm |
| Entfernung Griffmitte bis Drehpunkt | 262 mm |
| Gesamtlänge | 338 mm |
| Gewicht kg | 1,2 kg |
| Herstellerartikelnummer | 7682000 |
| Herstellername | GEDORE Werkzeugfabrik GmbH & Co. KG |
| Höhe | 30 mm |
| Länge | 338 mm |
| Länge (L, L1) | 338 mm |
| Marke | GEDORE |
| Markenname | GEDORE |
| Norm | DIN EN ISO 6789-1 |
| Skalenbereich in (lbf) max. | 350 lbf·in |
| Skalenbereich in (lbf) min. | 70 lbf·in |
| Skalenbereich in (Nm) max. | 40 N·m |
| Skalenbereich in (Nm) min. | 8 N·m |
| Skaleneinteilung |
|
| Teilung Hauptskala (metrisch) | 5 Nm |
Hersteller
GEDORE-Werkzeugfabrik GmbH & Co. KG
Remscheider Str. 149
42899 Remscheid
02191/596900
www.gedore.de
zentrale@gedore.de
