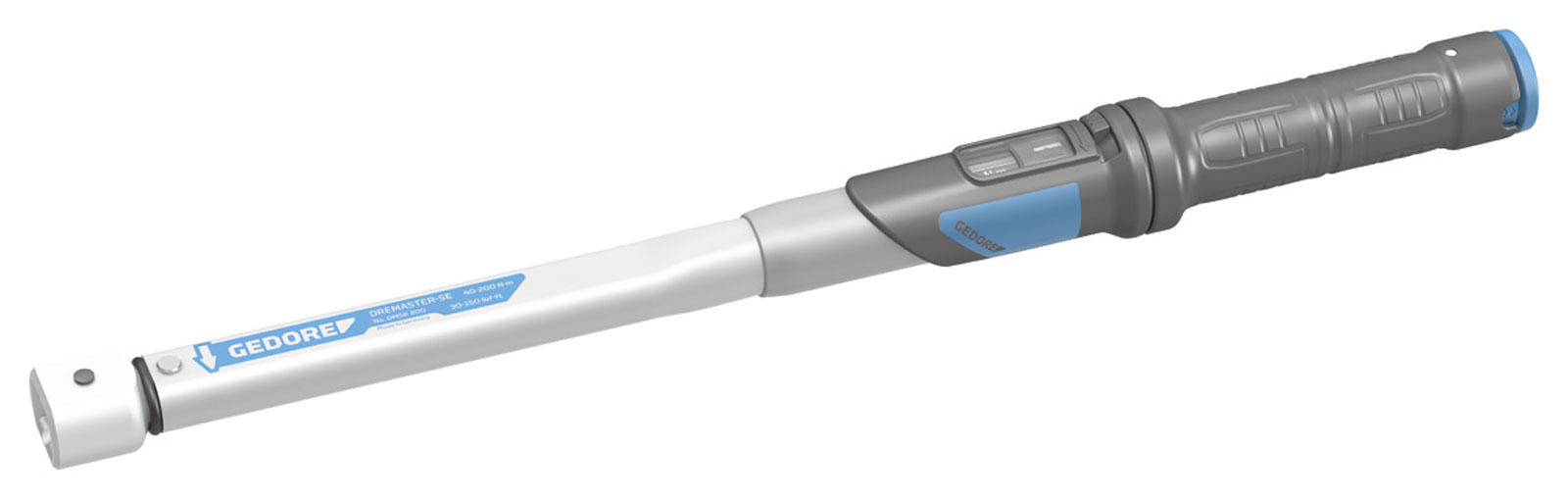

Beschreibung
• Drehmoment einstellbar
• Lesbar über Fensterskala
• Sichtfenster mit Lupeneffekt
• Doppelskala Nm/lbf·ft mit Einheitenumschalter
• Hohe Genauigkeit durch Mikrometerskala
• Drehmomenteinstellung über Griffende
• Schnellverstellung durch Winkelschraubendreher
• Kunststoffgriff mit Kalibrierhilfe
• Stahlrohr-Gehäuse, seidenmatt gepulvert
• Rechteckaufnahme für Einsteckwerkzeuge
• Kontrollierter Rechts- und Linksanzug
• Hör- und spürbares Klicksignal bei Erreichen des Drehmoments
• Auslösegenauigkeit ± 3 %
• Genauigkeitsanforderungen nach DIN EN ISO 6789-2:2017 Typ II Klasse A
Lieferung: Mit rückführbarem Prüfzertifikat.
Merkmale
| Anfang Hauptskala (angloamerik.) | 15 lbf·ft |
|---|---|
| Anfang Hauptskala (metrisch) | 20 Nm |
| Antriebs-4-kant |
|
| Arbeits-/Messbereich lbf.ft (min/max) | 15-75 lbf·ft |
| Arbeits-/Messbereich N·m (min/max) | 20-100 N·m |
| Breite | 27,5 mm |
| Ende Hauptskala (angloamerik.) | 75 lbf·ft |
| Ende Hauptskala (metrisch) | 100 Nm |
| Entfernung Griffmitte bis Drehpunkt | 326,2 mm |
| Entfernung Schraubenmitte bis Drehpunkt | 32 mm |
| Gewicht kg | 1,15 kg |
| Herstellerartikelnummer | 2641445 |
| Herstellername | GEDORE Werkzeugfabrik GmbH & Co. KG |
| Länge | 399 mm |
| Länge (L, L1) | 398,5 mm |
| Lieferung | in Kunststoffbox |
| Marke | GEDORE |
| Markenname | GEDORE |
| Norm | DIN EN ISO 6789-1 |
| Skalenbereich in (lbf) max. | 75 lbf·ft |
| Skalenbereich in (lbf) min. | 15 lbf·ft |
| Skalenbereich in (Nm) max. | 100 N·m |
| Skalenbereich in (Nm) min. | 20 N·m |
| Skaleneinteilung |
|
| Skalenring-Einteilung | 0,5 N·m |
| Stichmaß | 17,5 mm |
| Stichmaß (C, L) | 17,5 mm |
| Teilung Hauptskala (metrisch) | 0,5 Nm |
| Werkzeugaufnahmegröße | 9 x 12 mm |
Hersteller
GEDORE-Werkzeugfabrik GmbH & Co. KG
Remscheider Str. 149
42899 Remscheid
02191/596900
www.gedore.de
zentrale@gedore.de
