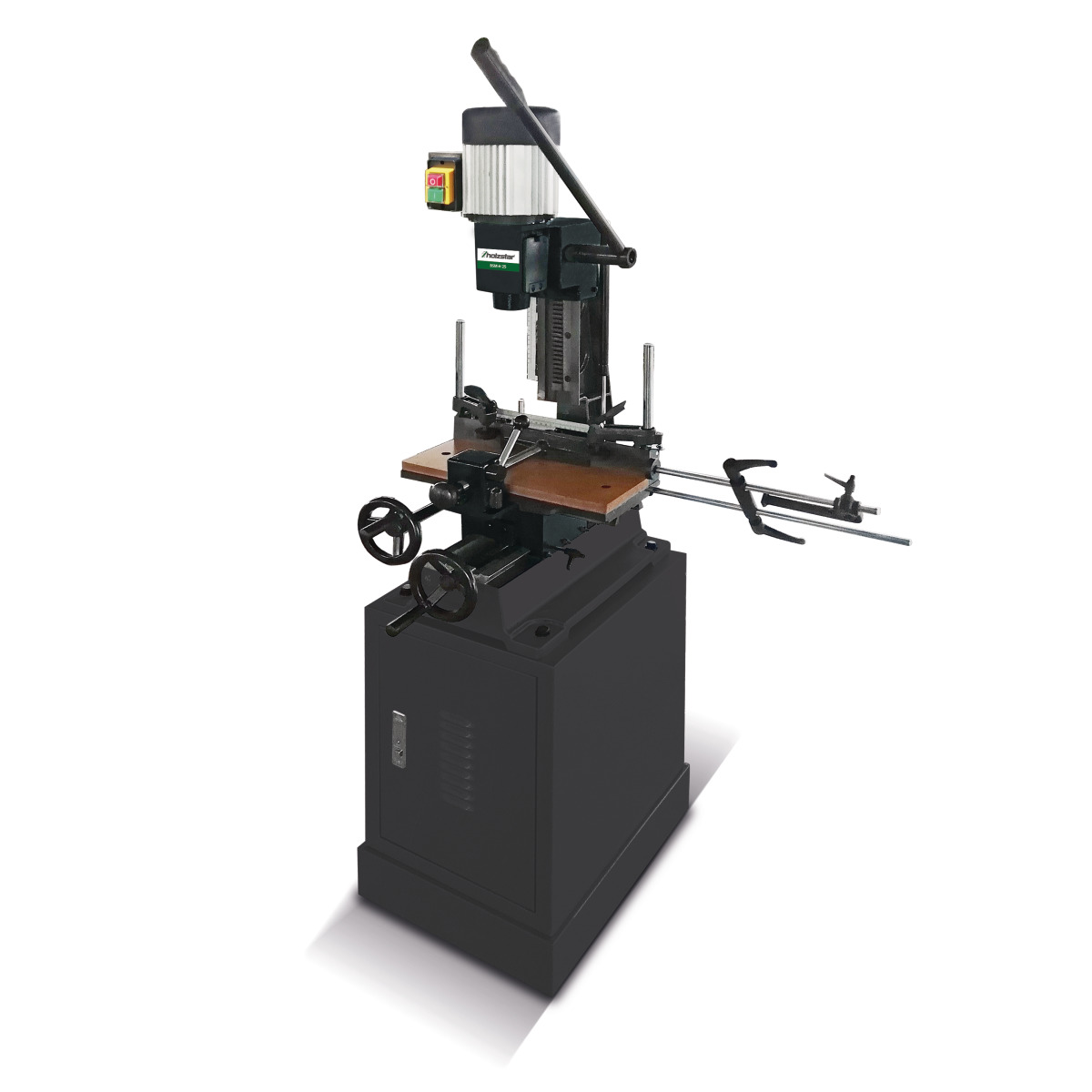

Beschreibung
- Für die einfache Herstellung von Schlitz-Zapfen-Verbindungen
- Massive Gusskonstruktion des Maschinengestells mit präzisen Schwalbenschwanzführungen in jeder Achse
- Großer Verfahrweg der Z-Achse von 200 mm für hohe Werkstücke
- Langer Hebel für Pinolenhub zum Ausstemmen mit wenig Kraftaufwand
- Beweglicher Spannbacken mit Schnellspannfunktion
- Jeweils zwei verstellbare Anschläge für X- und Y-Richtung
- Maschinenkopf wird zusätzlich mit einer Gasdruckfeder gehalten für höheren Bedienkomfort
- Werkzeugaufnahme über Bohrfutter mit Zahnkranz Für Meißelgrößen bis 25 mm
- 1x Hohlstemmmeißel 6,35mm (1/4")
- 1x Hohlstemmmeißel 9,5mm (3/8")
- 1x Hohlstemmmeißel 12,7mm (1/2")
Merkmale
| Anschlussspannung | 230 V |
|---|---|
| Arbeitstisch Breite | 150 mm |
| Arbeitstisch Länge | 400 mm |
| Aufnahmeleistung | 0,75 kW |
| Bohrfutteraufnahme | B16-16mm |
| Breite/Tiefe (Produkt) ca. | 620 mm |
| Drehzahl | 1400 min⁻¹ |
| Gewicht (Netto) ca. | 89 kg |
| Höhe (Produkt) ca. | 1630 mm |
| Länge (Produkt) ca. | 790 mm |
| Max. Meißelhub | 76 mm |
| Max. Werkstückhöhe | 210 mm |
| Max. Werkstücktiefe | 145 mm |
| Meißelgrößen | 6 – 25,4 mm |
| Netzfrequenz | 50 Hz |
| Tischverfahrweg X | 175 mm |
| Tischverfahrweg Y | 150 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
