Beschreibung
- Präzise verarbeitet

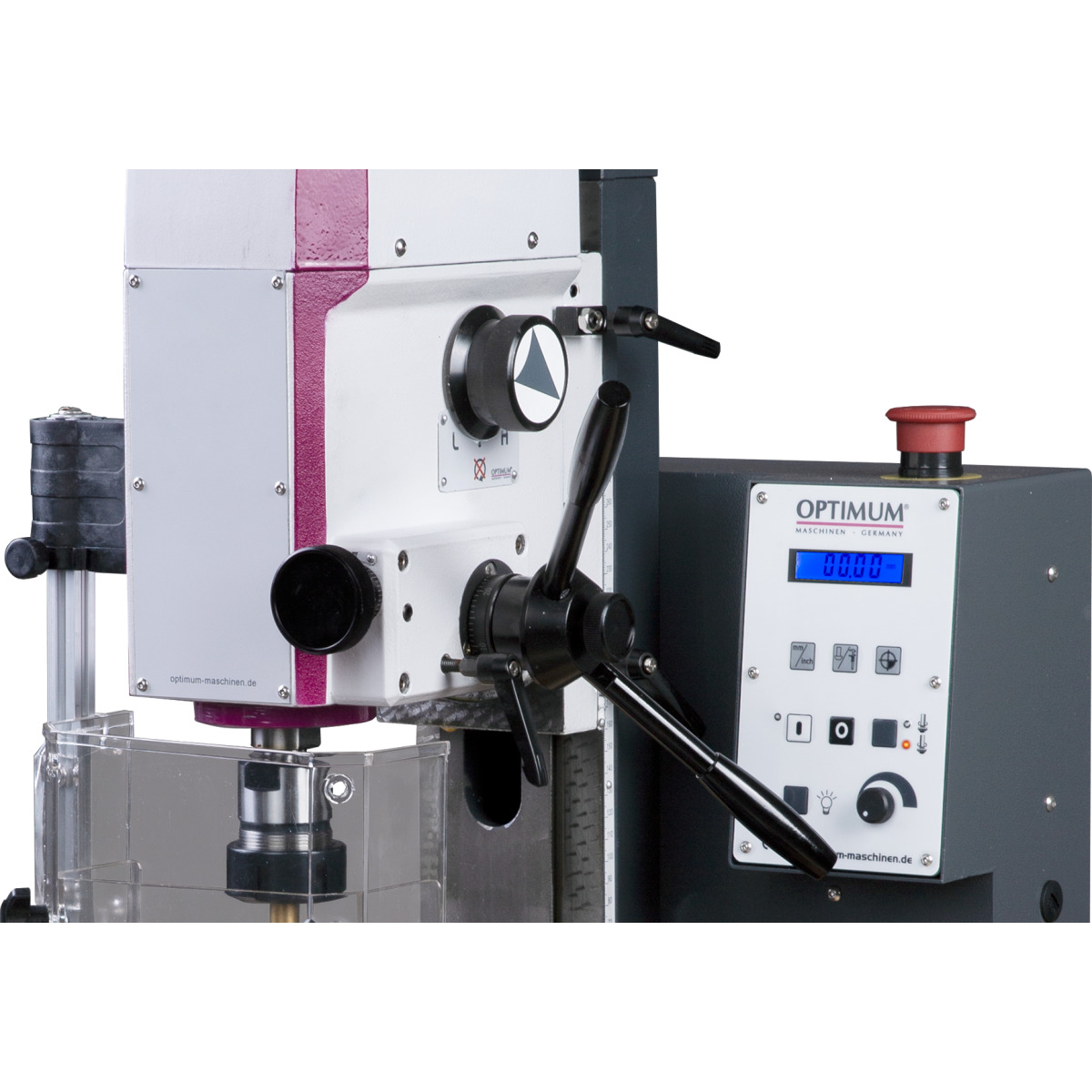

- Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
- Sicherheitselektrik in 24 Volt-Ausführung
- Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
- Not-Halt-Schlagschalter
- Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung

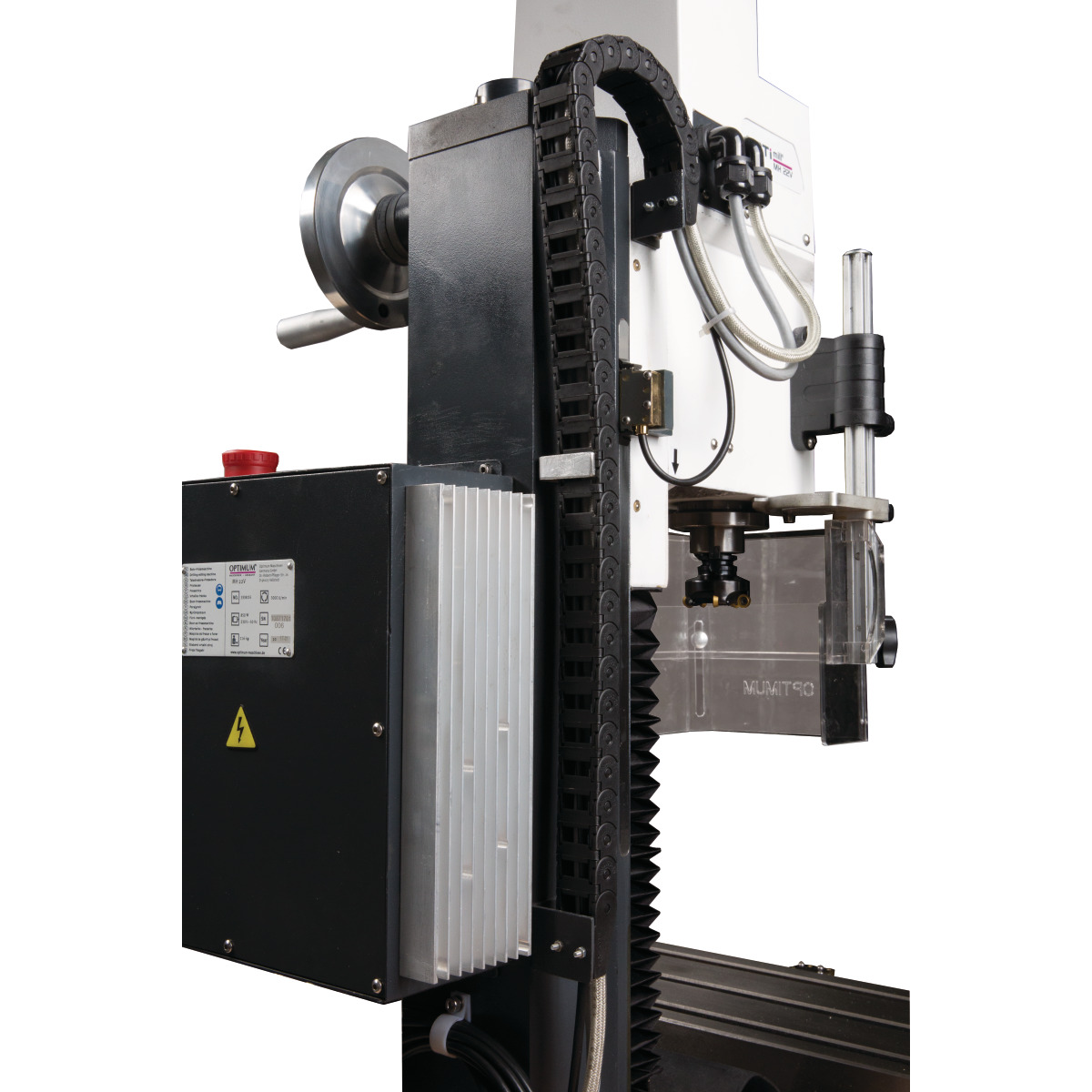

- Steuerelektronik mit integrierte Relais-Steuerung

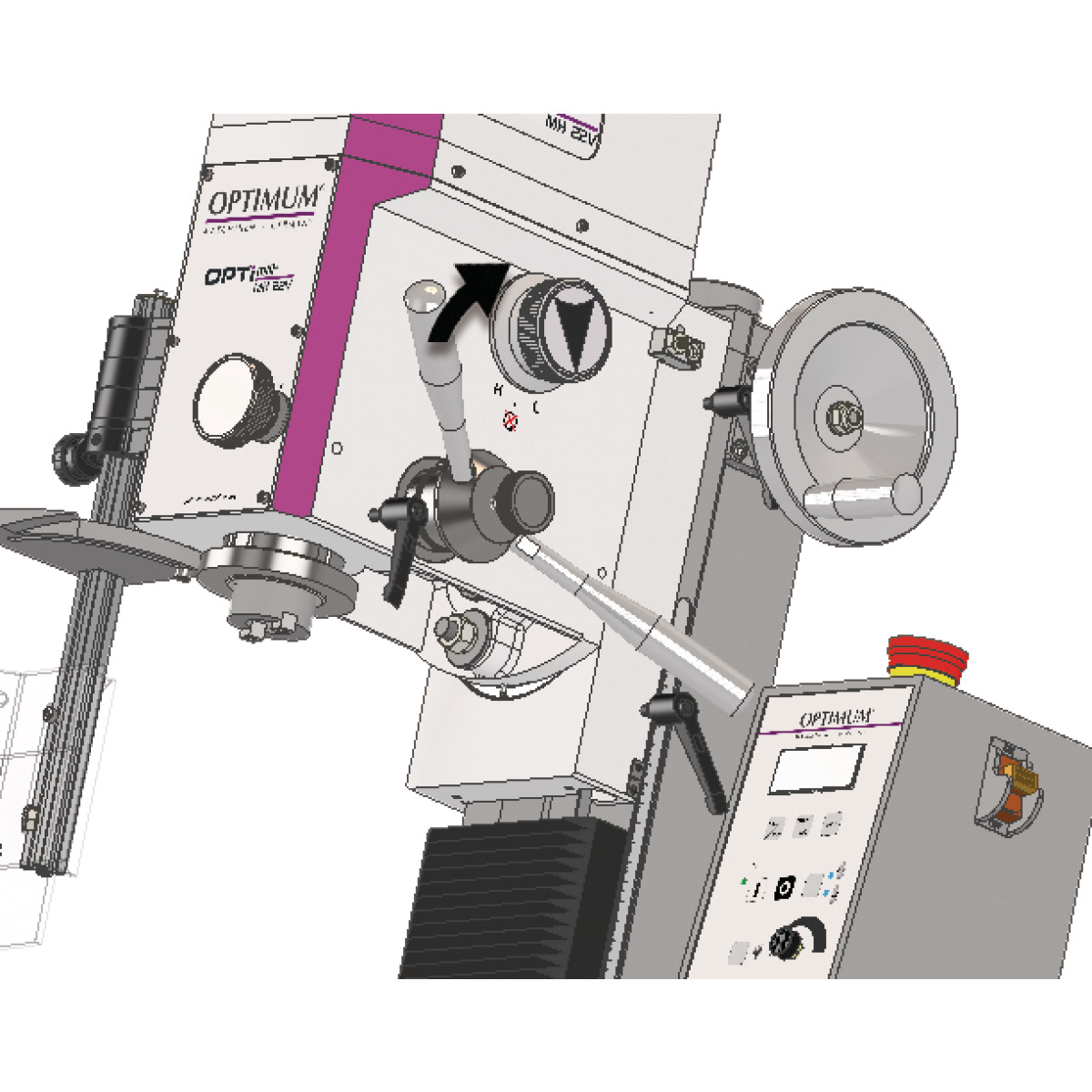

- Bohr-Fräskopf um ±60° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
- Rechts-/Linkslauf
- Maschinenlampe
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Einstellbare Endanschläge
- Bohrung für leichtes Ölen der Trapezspindel
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Feinvorschub
- X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
- Faltenbalg als Führungsschutz
- Mechanisches Schnellwechsel-Spannsystem
Merkmale
| Abstand Vertikalspindel - Horizontalfrästisch max. | 370 mm |
|---|---|
| Abstand Vertikalspindel - Horizontalfrästisch min. | 370 mm |
| Abstand Vertikalspindel - Kreuztisch | 360 mm |
| Anschlussspannung | 230 V |
| Bohrleistung Stahl (S235JR) | 20 mm |

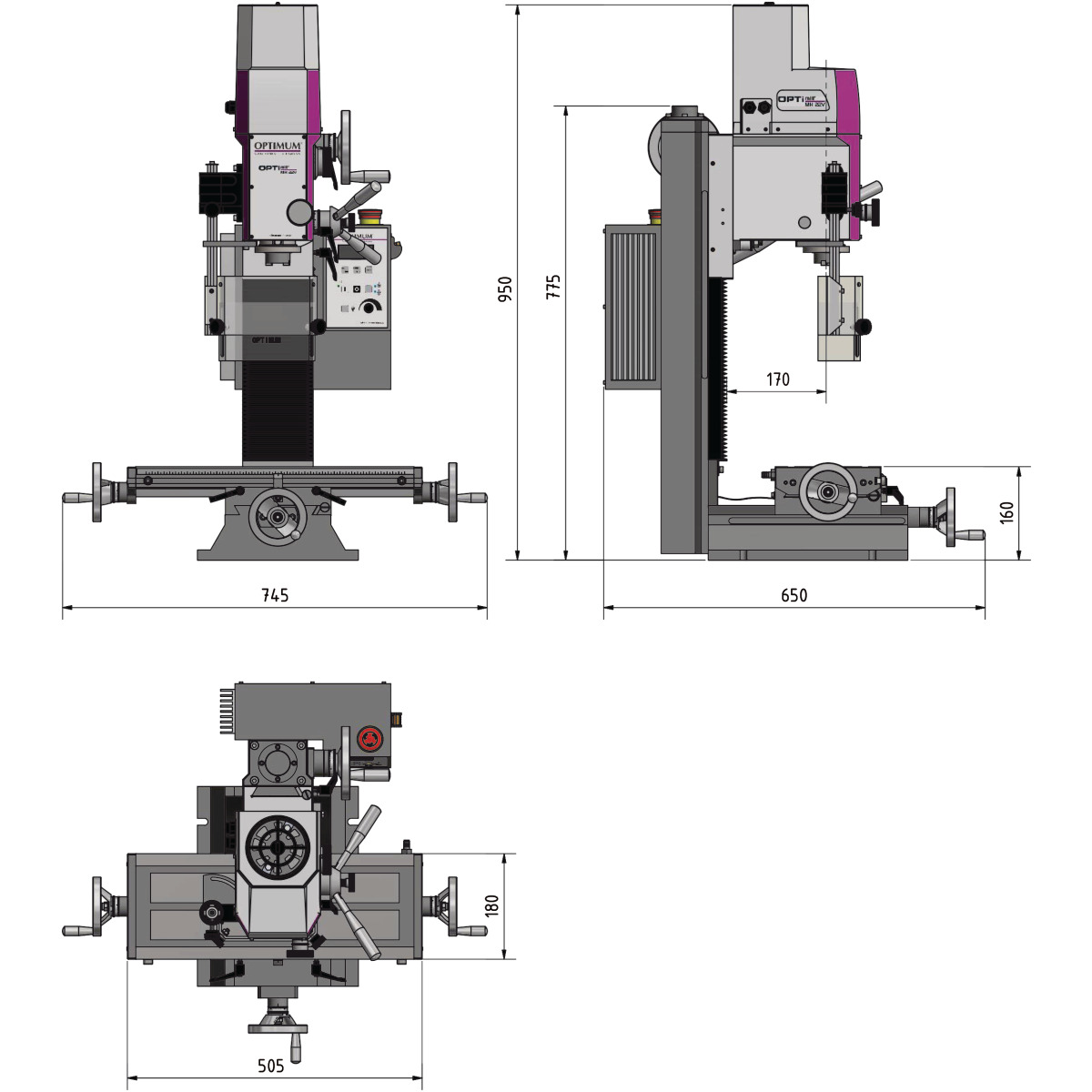

| Breite/Tiefe (Produkt) ca. | 650 mm |
| Breite/Tiefe ca. | 650 mm |
| Dauerbohrleistung Stahl (S235JR) | 16 mm |
| EMV-Klasse | C2 |
| Fräskopf Schwenkbereich | ± 60 ° |
| Gewicht (Netto) ca. | 116 kg |
| Höhe (Produkt) ca. | 950 mm |
| Höhe ca. | 950 mm |
| Horizontalfrästisch Breite | 180 mm |
| Horizontalfrästisch Länge | 700 mm |
| Horizontalfrästisch T-Nuten Abstand | 63 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 |
| Horizontalfrästisch T-Nuten Größe | 12 mm |
| Horizontalfrästisch Traglast max. | 40 kg |
| Länge (Produkt) ca. | 745 mm |
| Länge ca. | 945 mm |
| Leistung Antriebsmotor | 0,95 kW |
| Messerkopfgröße max. | 52 mm |
| Netzfrequenz | 50 Hz |
| Norm | DIN EN 55011 |
| Phase(n) | 1 Ph |
| Schaftfräsergröße max. | 12 mm |
| Stromart | ~ |
| Verfahrweg X-Achse manuell | 480 mm |
| Verfahrweg Y-Achse manuell | 175 mm |
| Verfahrweg Z-Achse manuell | 270 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 2 |
| Vertikalspindel Ausladung | 170 mm |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 90 Grad |
| Vertikalspindel Drehzahlbereich | 90 - 3000 min-1 |
| Vertikalspindel Pinolendurchmesser | 60 mm |
| Vertikalspindel Pinolenhub | 45 mm |
| Vertikalspindel Spindelaufnahme | BT 20 |
| Vertikalspindel Steuerung der Drehzahlregelung | elektronisch |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
