Beschreibung
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts-/Linkslauf
- Automatischer Pinolenvorschub mit manuellem Feinvorschub
- Motorische Positionierung der Z-Achse

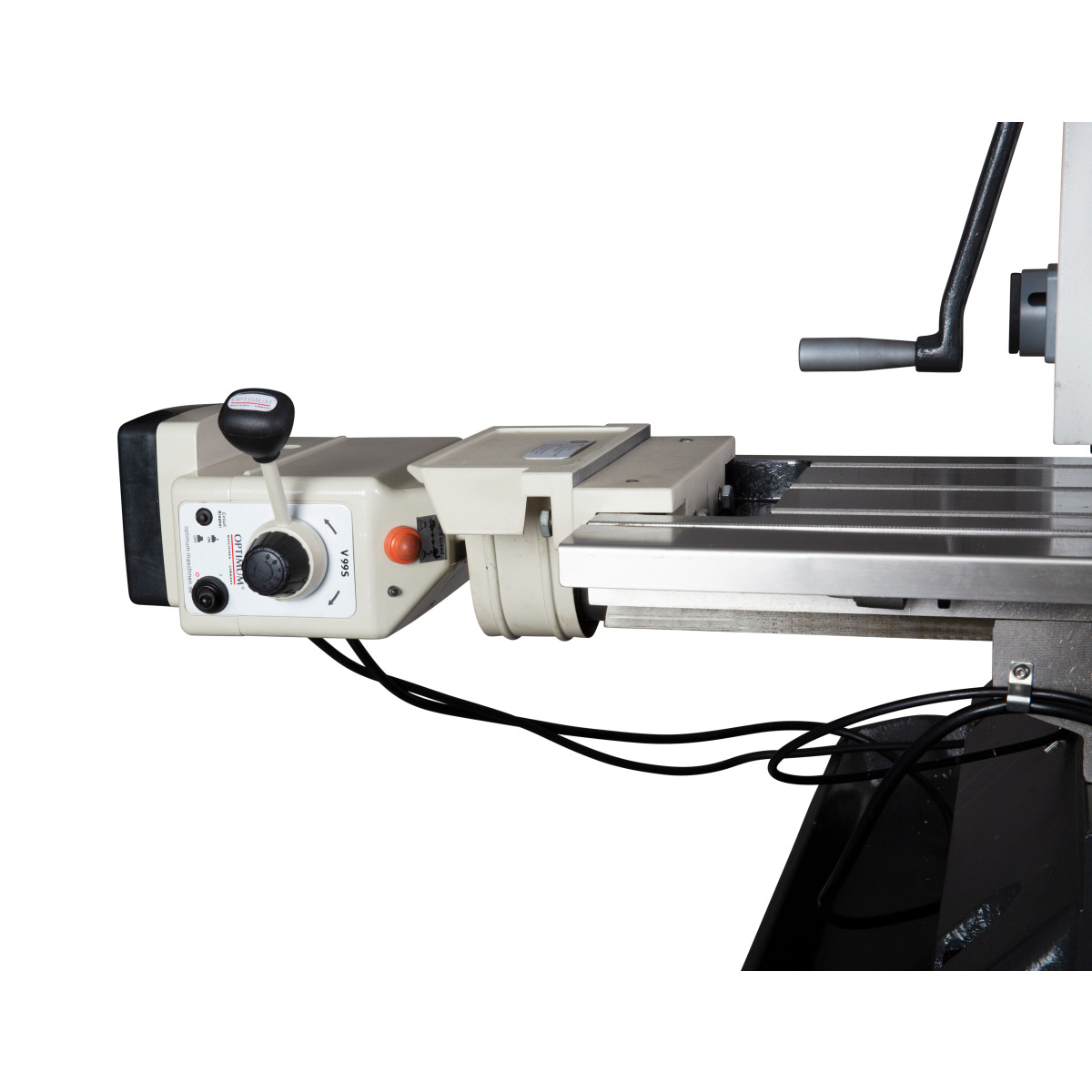

- Motorischer Tischvorschub der X-Achse
- Kühlmitteleinrichtung
- Maschinenlampe

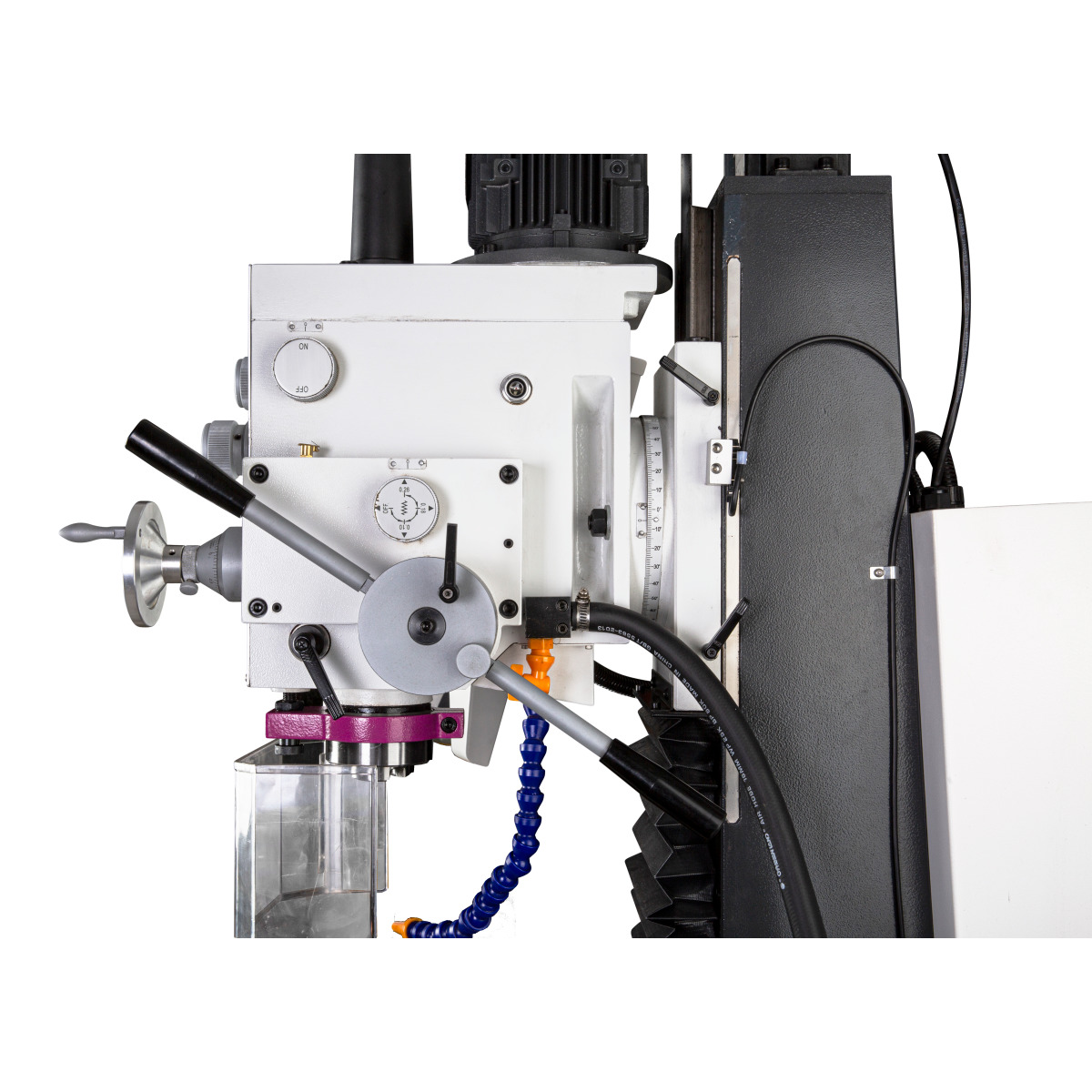

- Getriebekopf ± 45° schwenkbar
- Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Bohrtiefenanschlag

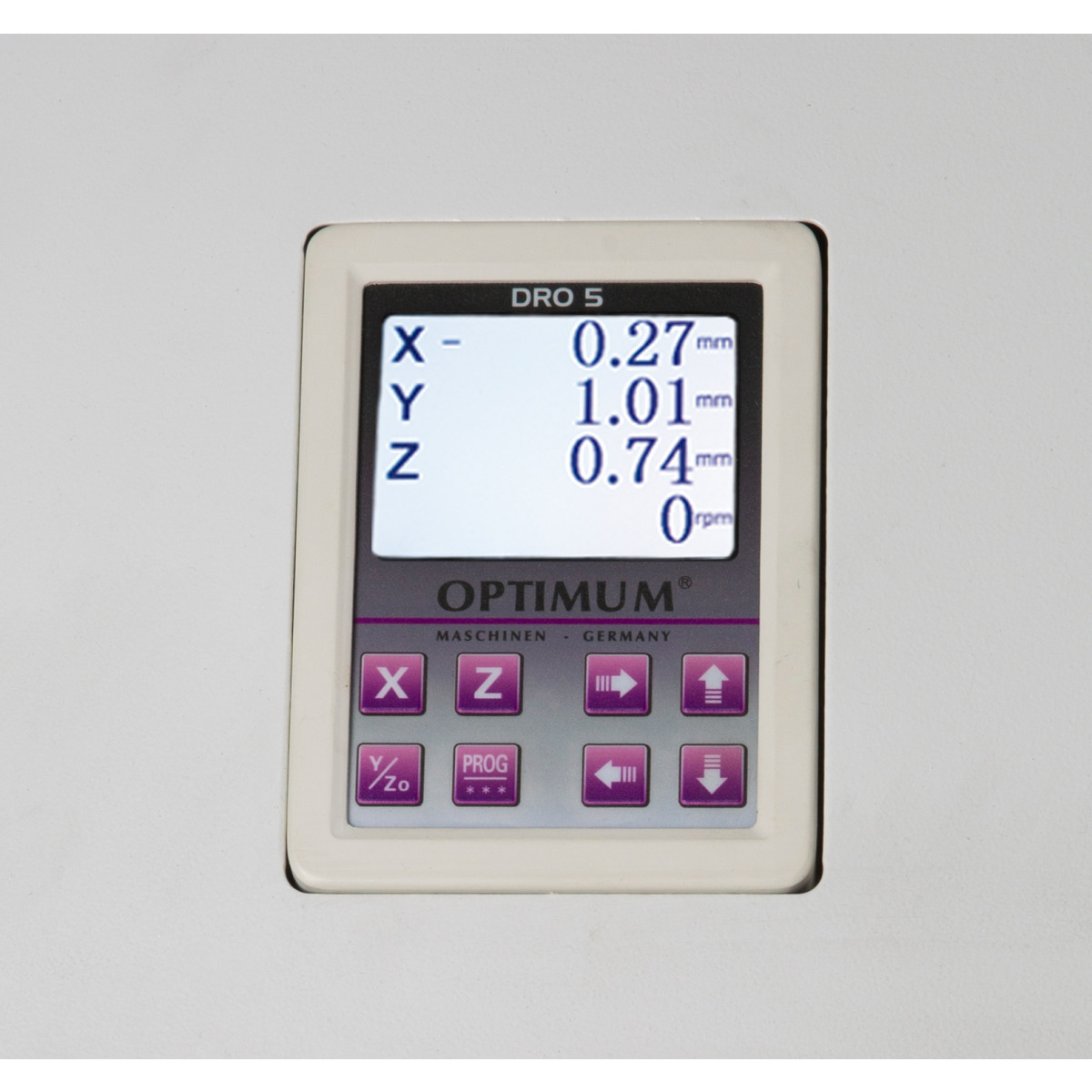

- Digitale Positionsanzeige DRO 5
- Bohren / Gewindeschneidfunktion
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
- Massiver Maschinenunterbau aus Guss mit Spänerinne
MB 4P:
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
MB 4PV:
- Einstufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 60 - 2.760 min-1 durch 2 stufenlos regelbare Geschwindigkeiten

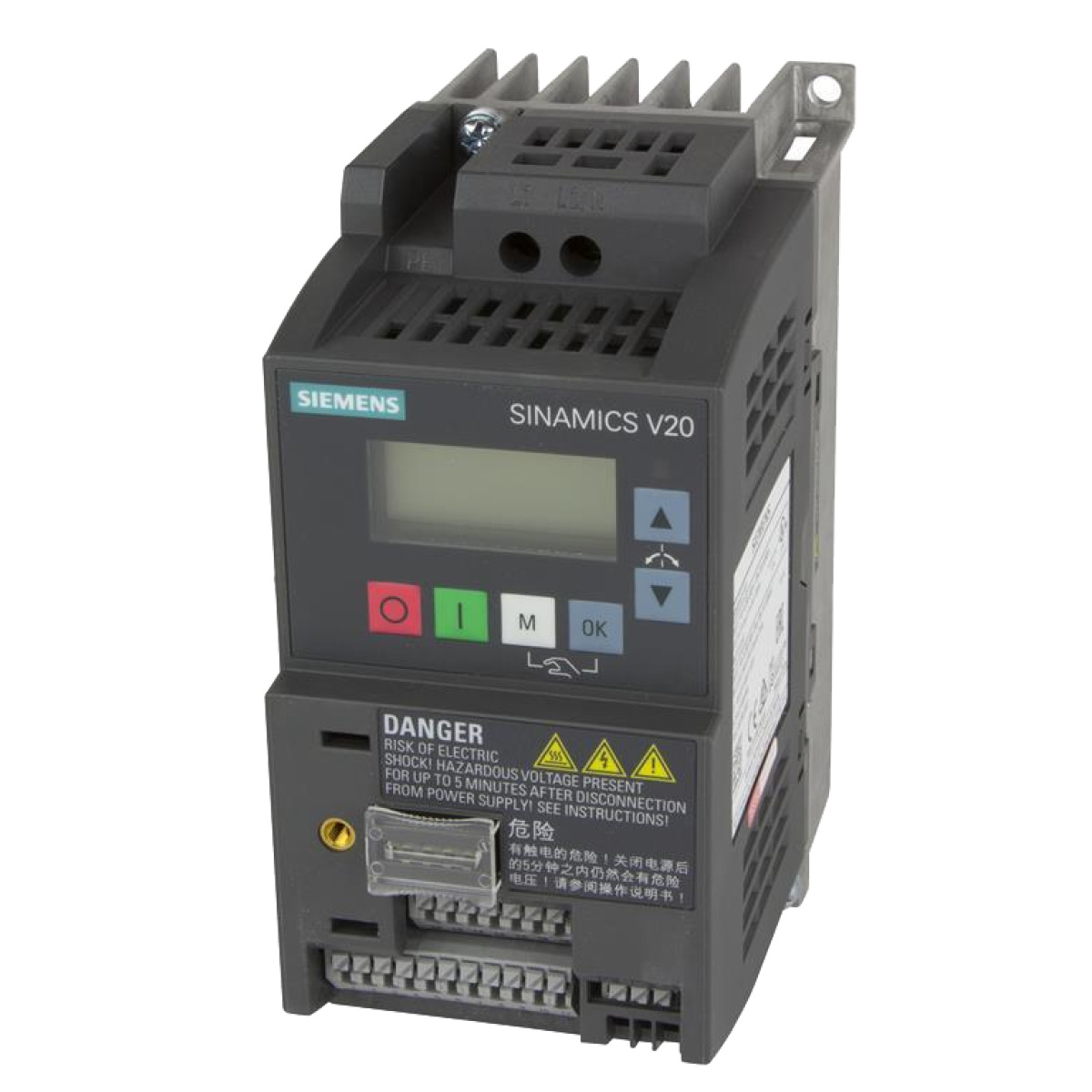

- SINAMICS V20 Umrichter von SIEMENS
- Maschinenunterbau
- Morsekonus MK 3
- Adapter MK 3 - MK 4
- Anzugsstange M 16
- Bedienwerkzeug
Merkmale

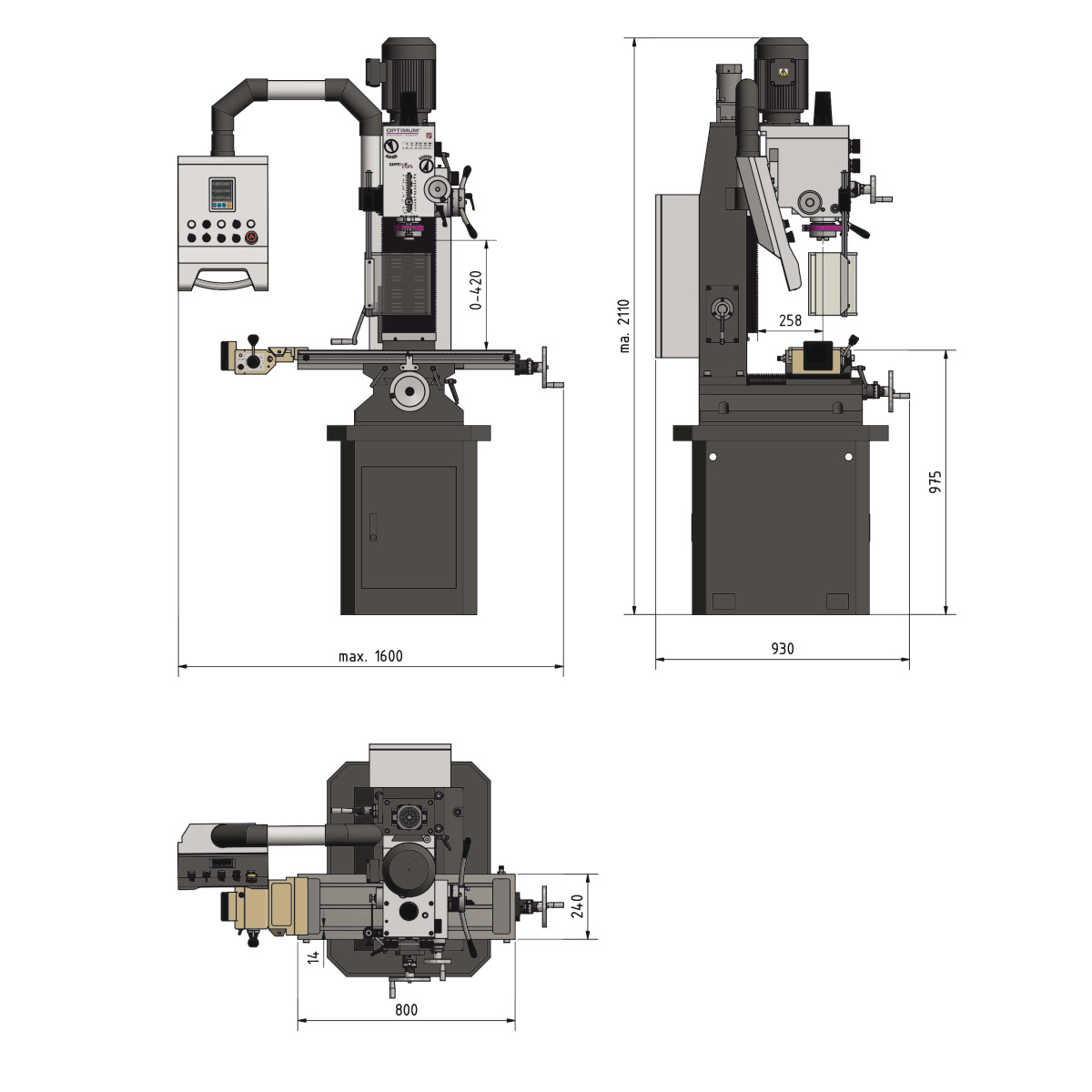

| Abmessung (L x B x H) | 1.600 x 930 x 2.110 mm |
|---|---|
| Abstand Spindel - Kreuztisch max. | 420 mm |
| Abstand Vertikalspindel - Horizontalfrästisch max. | 420 mm |
| Anschlussspannung | 400 V |
| Ausladung | 258 mm |
| Automatischer Pinolenvorschub | 0,1 / 0,18 / 0,26 mm/U |
| Bohr-Fräskopf Neigebereich | ± 45 ° |
| Bohrleistung Stahl (S235JR) | 24 mm |
| Breite/Tiefe (Produkt) ca. | 930 mm |
| Dauerbohrleistung Stahl (S235JR) | 20 mm |
| EMV-Klasse | C2 |
| Gesamtgewicht ca. | 495 kg |
| Getriebestufen | 2 Stufen, elektronisch regelbar |
| Gewicht (Netto) ca. | 495 kg |
| Höhe (Produkt) ca. | 2110 mm |
| Horizontalfrästisch Breite | 240 mm |
| Horizontalfrästisch Länge | 800 mm |
| Horizontalfrästisch T-Nuten Abstand | 80 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 |
| Horizontalfrästisch T-Nuten Größe | 14 mm |
| Kreuztischgrösse (LxB) | 800 x 240 mm |
| Kühlmittelpumpe(n) Antriebsleistung | 100 W |
| Länge (Produkt) ca. | 1600 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Messerkopfgröße | 63 mm |
| Messerkopfgröße max. | 63 mm |
| Motor | 1,5 kW / 400 V / 3 Ph ~50 Hz |
| Netzfrequenz | 50 Hz |
| Norm | DIN EN 55011 |
| Pinolendurchmesser | 75 mm |
| Pinolenhub | 120 mm |
| Schaftfräsergröße | 26 mm |
| Schaftfräsergröße max. | 26 mm |
| Spindelaufnahme | MK 4 / M16 |
| Spindeldrehzahlen | 60 - 2.760 min-1 |
| T-Nutengrösse /Anzahl / Abstand | 14 mm / 3 / 80 mm |
| Verfahrweg X - Achse | 560 mm / 480 mm automatisch |
| Verfahrweg X-Achse automatisch | 480 mm |
| Verfahrweg X-Achse manuell | 560 mm |
| Verfahrweg Y - Achse | 195 mm |
| Verfahrweg Y-Achse manuell | 195 mm |
| Verfahrweg Z - Achse | 350 mm |
| Verfahrweg Z-Achse manuell | 350 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 2 |
| Vertikalspindel Anzugsstange | M 16 |
| Vertikalspindel Ausladung | 258 mm |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | +/- 45 Grad |
| Vertikalspindel Drehzahlbereich | 60 – 2760 min¯¹ |
| Vertikalspindel Pinolendurchmesser | 75 mm |
| Vertikalspindel Pinolenhub | 120 mm |
| Vertikalspindel Spindelaufnahme | MK 4 |
| Vertikalspindel Steuerung der Drehzahlregelung | elektronisch |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
