Beschreibung

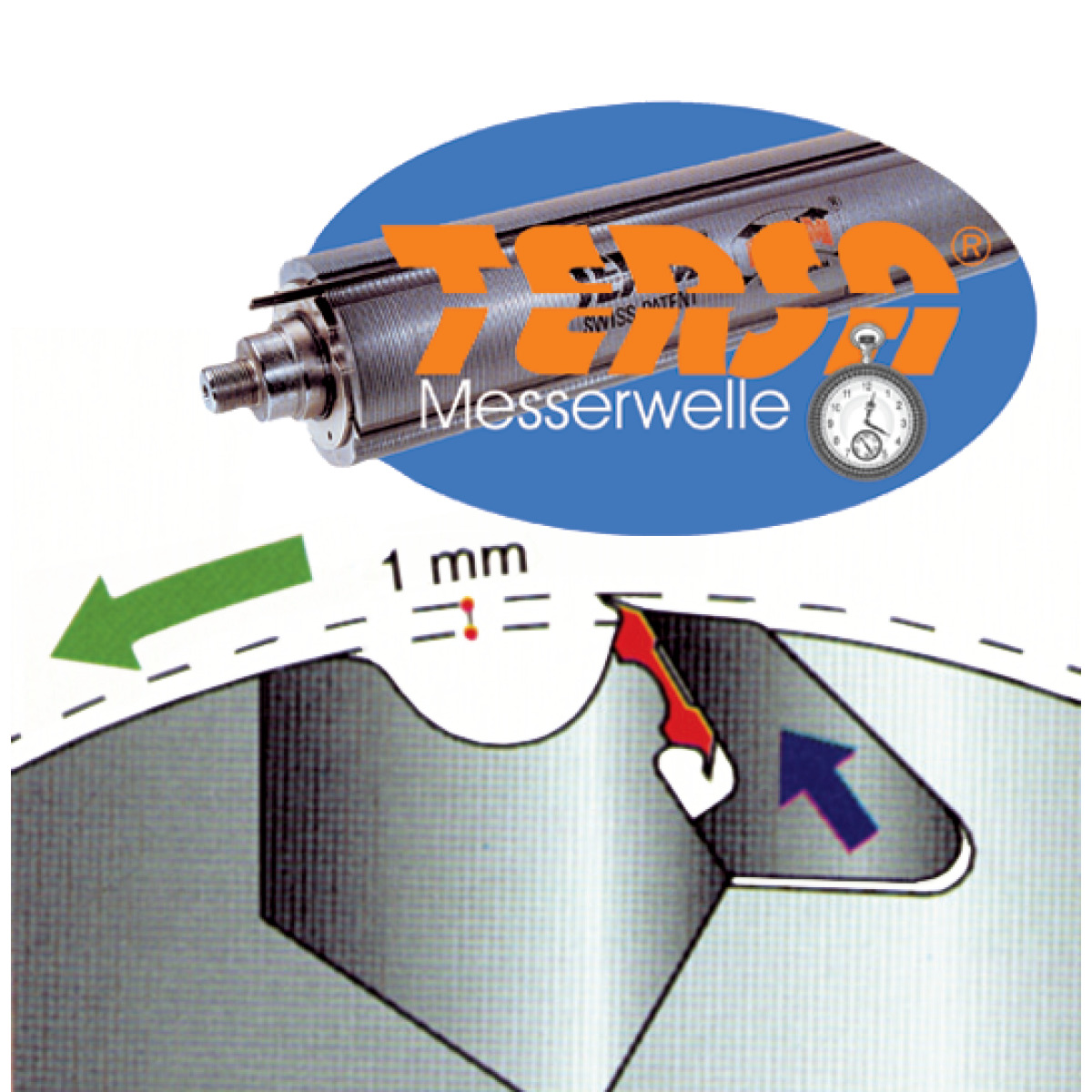

- TERSA-Schnellwechselsystem für sekundenschnelles Hobelmesserwechseln

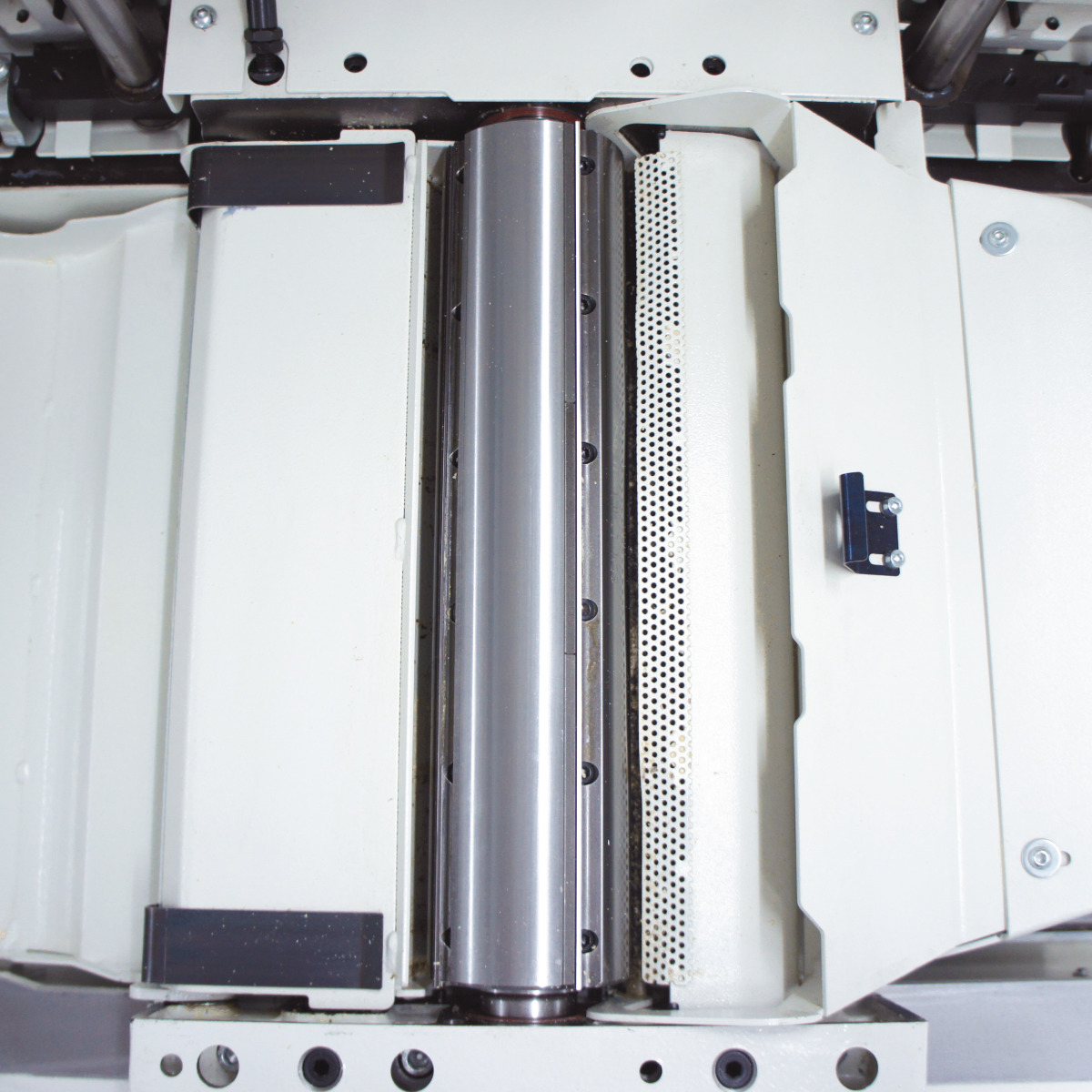

- Vier-Messerwelle für beste Hobelergebnisse
- Ruhiger Lauf durch Präzisionsaggregat und dank der schweren Gussausführung
- Lange Abrichttische für präzises Abrichten

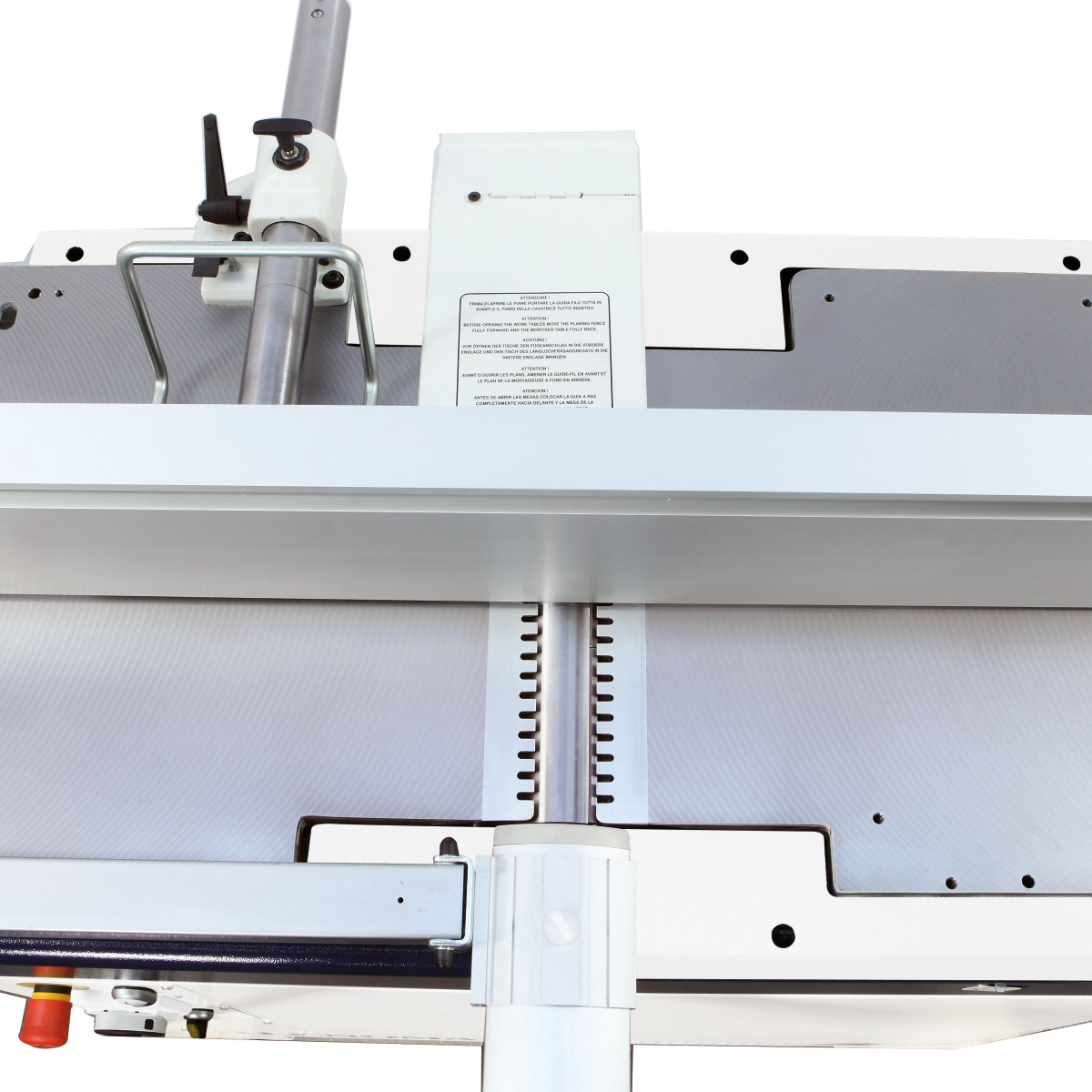

- Robuste Abrichttische aus verripptem Grauguss, gefräst und spannungsfrei, dadurch unempfindlich und dauerhaft plan

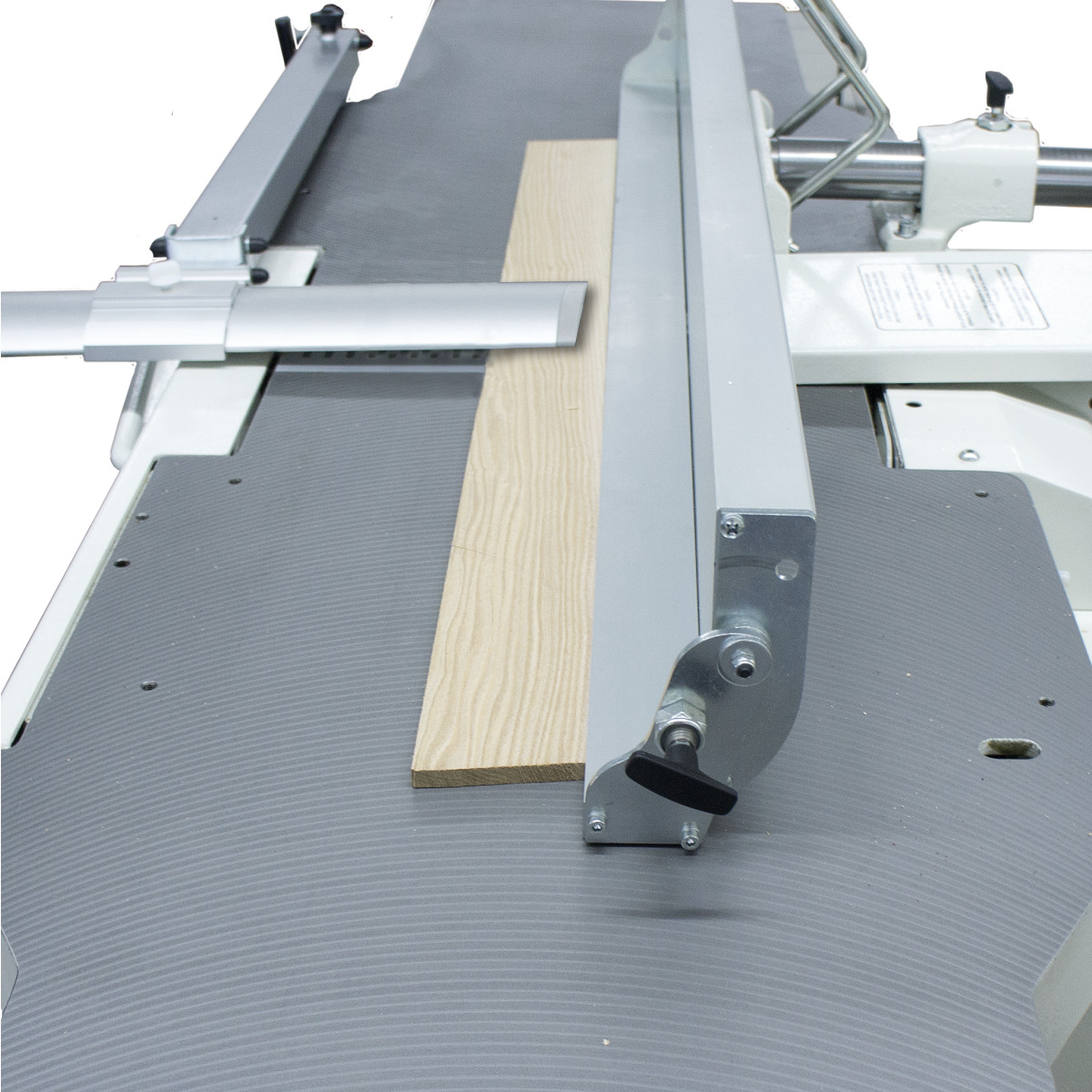

- Großer stabiler Aluminium-Abrichtanschlag mit Rundstangenführung (1200 x 150 mm), leicht verschiebbar und neigbar bis 45°
- Serienmäßig mit Hilfsanschlag
- Leistungsstarker 5,0 kW Industriemotor
- Stabile Stahl-Graugusskonstruktion
- Langlochbohreinrichtung nachrüstbar
Merkmale
| Abmessungen Hobelanschlag | 1200 x 160 mm |
|---|---|
| Abrichtanschlag Höhe | 160 mm |
| Abrichtanschlag Länge | 1200 mm |
| Absaugstutzen Durchmesser | 120 mm |
| Absaugstutzendurchmesser Dicke | 120 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 4 St |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitshöhe | 850 mm |
| Breite/Tiefe (Produkt) ca. | 1160 mm |
| Elektrischer Anschluss | 400 V / 50 Hz |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Erläuterung zu Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Gesamtlänge der Tische | 2200 mm |
| Gewicht (Netto) ca. | 411 kg |
| Gewicht ca. | 411 kg |
| Hobelbreite | 410 mm |
| Hobelbreite max. | 410 mm |
| Hobelmesser Anzahl | 4 St. |
| Hobelwelle Drehzahl | 5000 min¯¹ |
| Hobelwelle Durchmesser | 95 mm |
| Hobelwellendrehzahl | 5000 min¯¹ |
| Hobelwellendurchmesser | 95 mm |
| Hobelwellentyp | TERSA |
| Länge (Produkt) ca. | 2200 mm |
| Leistung Antriebsmotor | 5 kW |
| Motorleistung | 5,0 kW |
| Netzfrequenz | 50 Hz |
| Option Langlochbohreinrichtung Quer-/Längshub | 160 / 110 mm |
| Option Langlochbohreinrichtung Tischgröße | 470 x 230 mm |
| Option Langlochbohreinrichtung Vertikalhub | 120 m |
| Platzbedarf Breite/Tiefe | 1230 mm |
| Platzbedarf Länge | 2200 mm |
| Spanabnahme max. | 8 mm |
| Spanabnahme max. Abrichte | 8 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
