Beschreibung
- Ideal für anspruchsvolle Handwerker und Schreiner

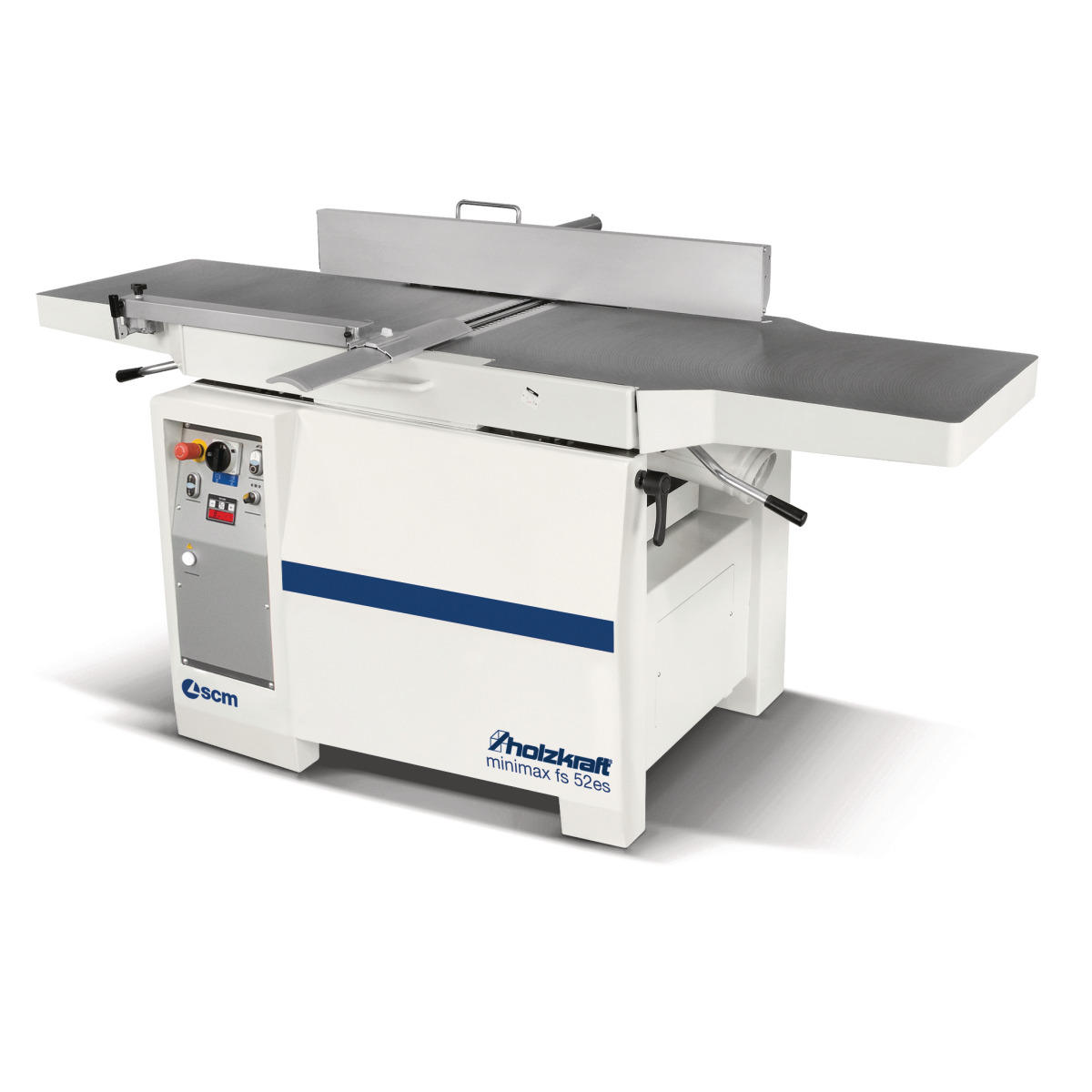

- Die besonders langen Abrichttische aus einem Stück ermöglichen leichtes Abrichten der Werkstücke
- Arbeitstische sind aus Grauguss, dadurch unempfindlich und dauerhaft plan

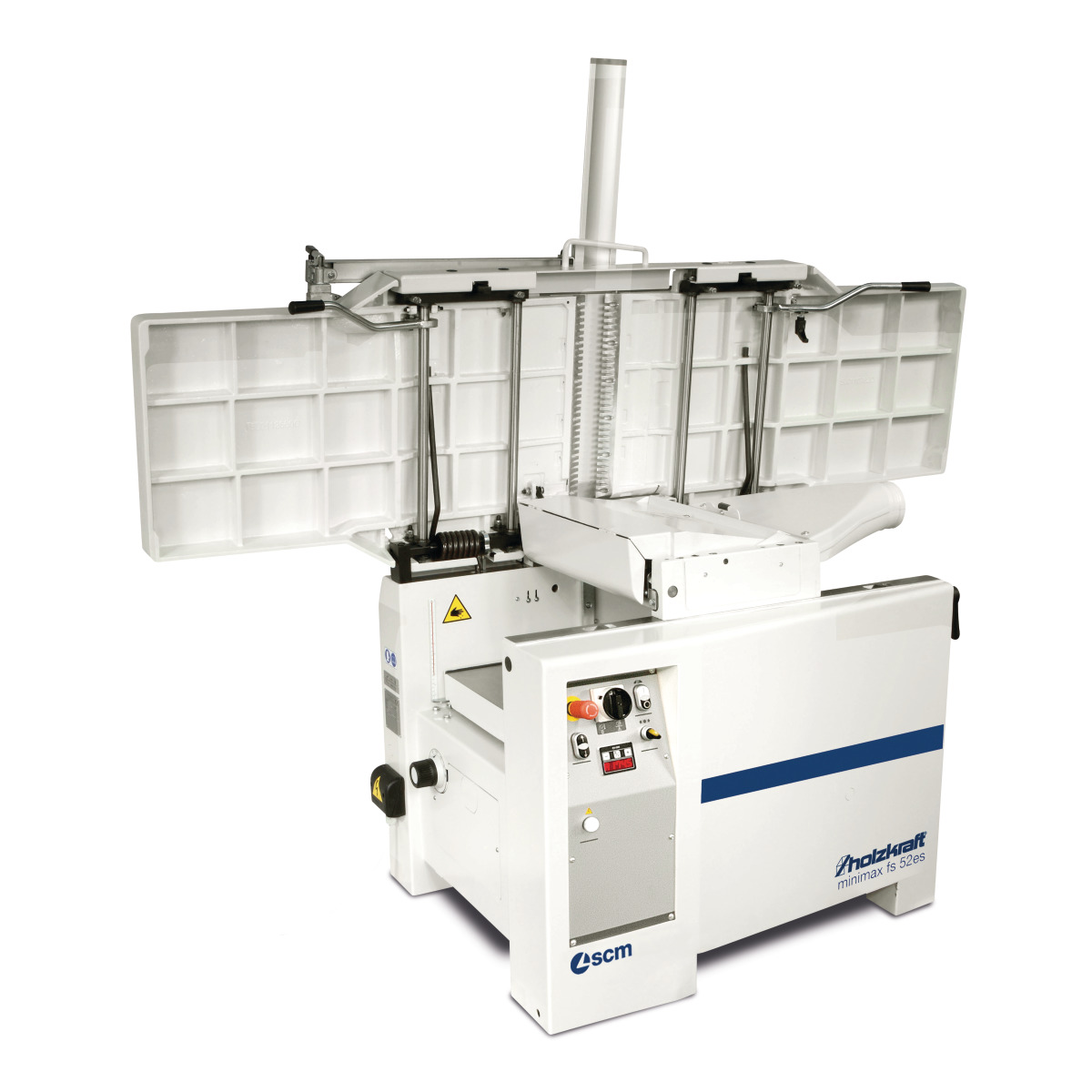

- Nach hinten, gleichzeitig öffnende Abrichttische mit Zugfederunterstützung für schnelles und bequemes Umrüsten
- Dank festmontierter Absaughaube ist beim Umrüsten kein Umstecken des Absaugschlauchs nötig, dies spart wertvolle Arbeitszeit
- Schräg verzahnte Stahleinzugswalze sorgt für konstanten und gleichmäßigen Holzeinzug
- Gummi-Auszugswalze im Auslauf der Dicke sichert gleichmäßigen Holzauszug
- Materialvorschub mit vier Geschwindigkeiten
- Hobeldickentischverstellung über Handrad mit integrierter Anzeige für die Hobelhöhe
- Ausführung DIGITAL: mit elektrischer Dickentischhöhenverstellung und Digitalanzeige
- Ein- und Aus-Schalter in Bedienerposition
- Leistungsstarker Industrie-Motor
- Das hohe Maschinengewicht sorgt für höchste Präzision und ruhigen Lauf.
- Vorbereitung für Langlochbohreinrichtung
- Qualität Made in Italy
- Abricht-Fügeanschlag mit Rundstangenführung
- Vier Vorschubgeschwindigkeiten

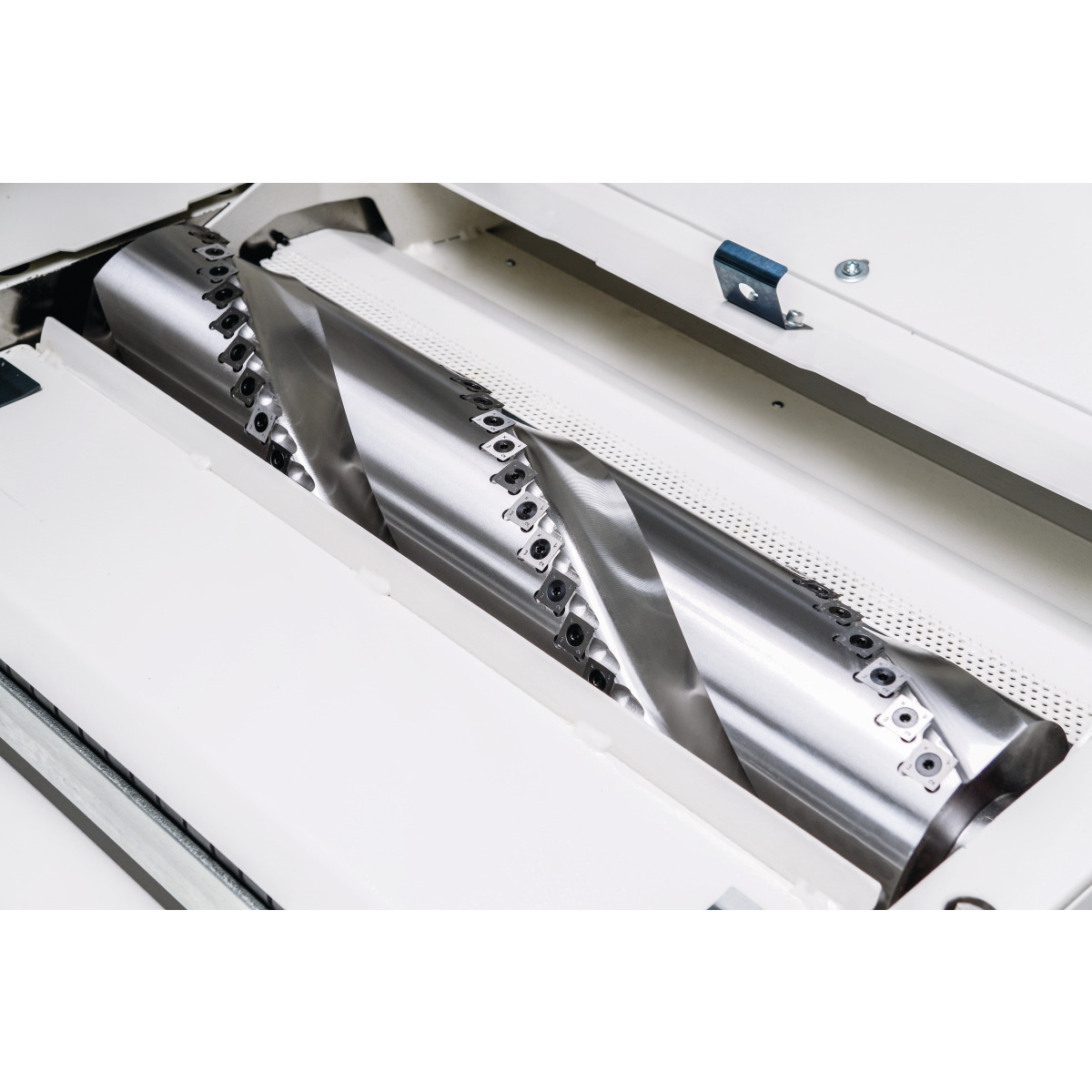

- Tersa-Hobelwelle oder Spiralmesserwelle
- Motorische Höhenverstellung des Dickentisches mit Digitalanzeige
Merkmale
| Abmessung (L x B) | 2250 x 1440 mm |
|---|---|
| Abrichtanschlag Höhe | 150 mm |
| Abrichtanschlag Länge | 1200 mm |
| Abrichte Abmessungen Hobelanschlag | 1200 x 150 mm |
| Abrichte Arbeitsbreite | 520 mm |
| Abrichte Gesamtlänge der Tische | 2250 mm |
| Abrichte Spanabnahme max. | 5 mm |
| Absaugstutzen Durchmesser | 1 x 120 mm |
| Absaugstutzendurchmesser Dicke | 1 x 120 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 66 St |
| Arbeitshöhe Dicke max. | 240 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Arbeitslänge Dicke min. | 220 mm |
| Breite/Tiefe (Produkt) ca. | 1370 mm |
| Dickentisch Breite | 520 mm |
| Dickentisch Länge | 850 mm |
| Dickte Abmessungen Dickentisch | 850 x 520 mm |
| Dickte Arbeitshöhe max. | 240 mm |
| Dickte Arbeitshöhe min. | 3 mm |
| Dickte Arbeitslänge min. | 220 mm |
| Dickte Vorschubgeschwindigkeiten | 5/8/12/18 m/min |
| Elektrischer Anschluss | 400 V |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Gesamtlänge der Tische | 2250 mm |
| Gewicht (Netto) ca. | 695 kg |
| Gewicht ca. | 695 kg |
| Hobelbreite max. | 520 mm |
| Hobelmesser Anzahl | 4 Stk. |
| Hobelwelle Drehzahl | 5000 min-1 |
| Hobelwelle Durchmesser | 120 mm |
| Hobelwellendrehzahl | 5000 min¯¹ |
| Hobelwellentyp | SPIRAL |
| Länge (Produkt) ca. | 2250 mm |
| Leistung Antriebsmotor | 7 kW |
| Motorleistung | 7,0 kW |
| Netzfrequenz | 50 Hz |
| Option Langlochbohreinrichtung Absaugstutzendurchmesser | 1 x 120 mm |
| Option Langlochbohreinrichtung Quer-/Längshub | 160 mm / 110 mm |
| Option Langlochbohreinrichtung Tischgröße | 470 x 230 mm |
| Option Langlochbohreinrichtung Vertikalhub | 120 mm |
| Platzbedarf Breite/Tiefe | 1440 mm |
| Platzbedarf Länge | 2250 mm |
| Spanabnahme max. Abrichte | 5 mm |
| Spanabnahme max. Dicke | 5 mm |
| Vorschubgeschwindigkeit | 5/8/12/18 m/min |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
