Beschreibung

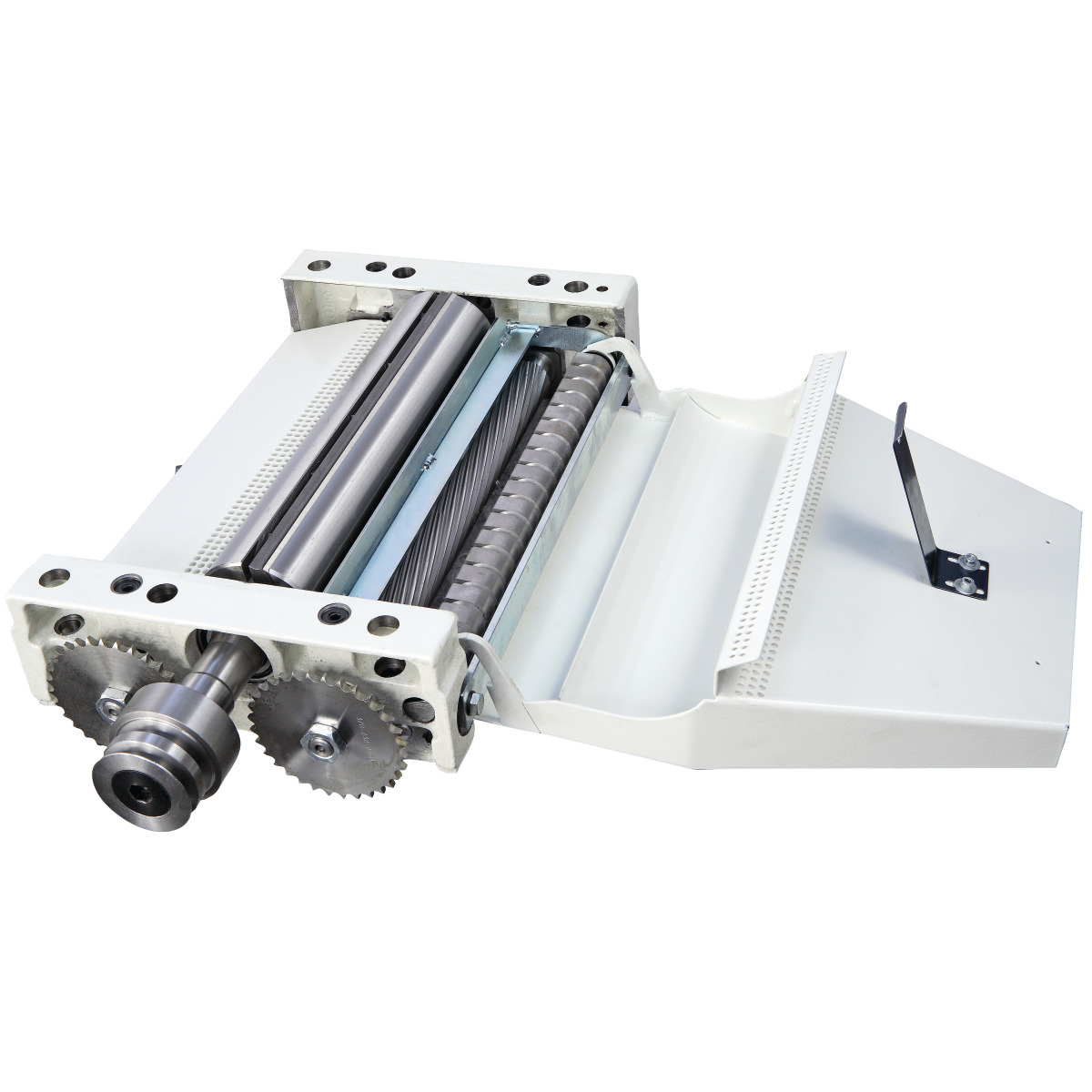

- Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Materialeinzug, dadurch Spanabnahme bereits ab 0,2 mm (bei min. Werkstückdicke von 3 mm) - ideal für das sparsame Hobeln von Edelholz

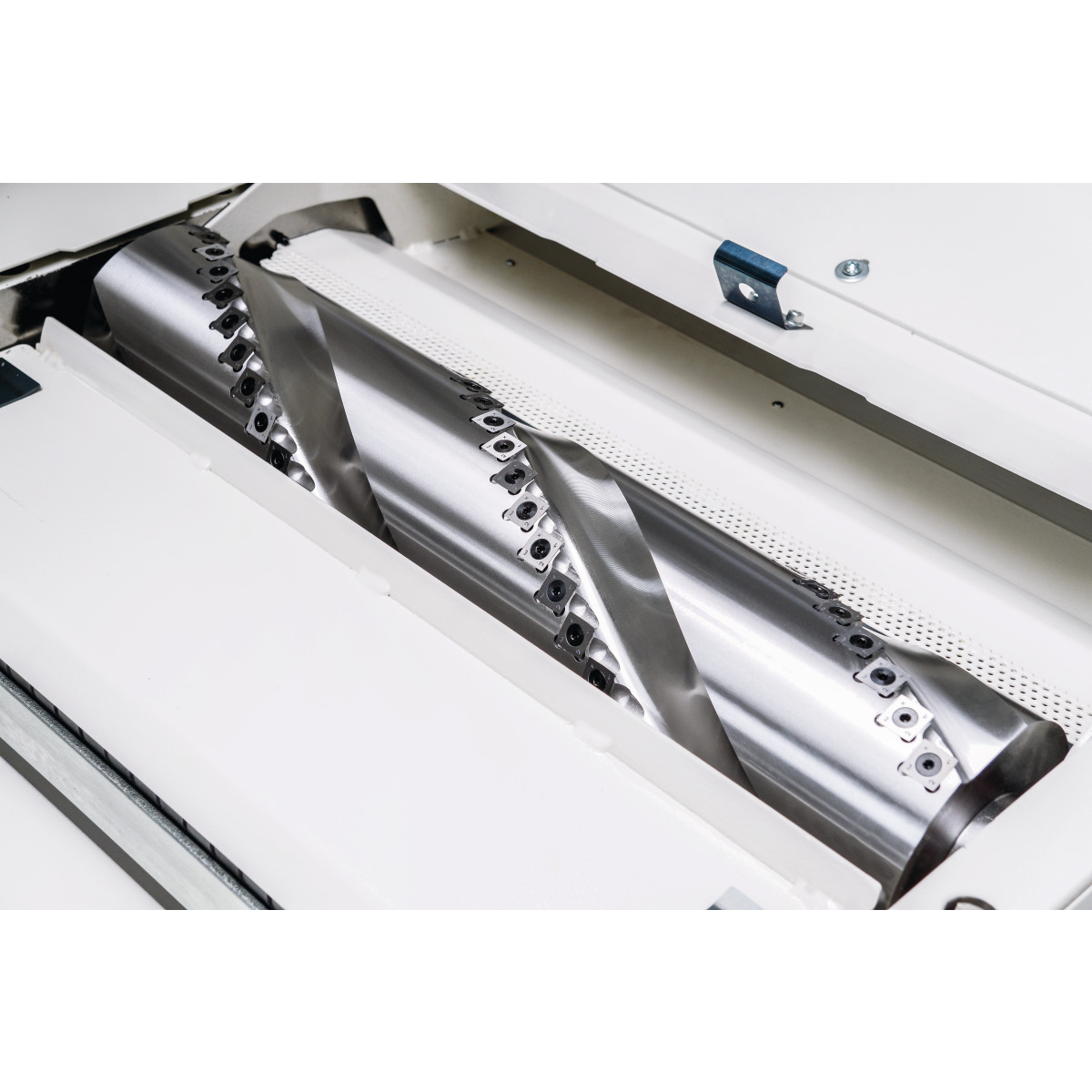

- Spiralmesserwelle mit ziehendem Schnitt, dadurch geringer Leistungsbedarf und sehr leise
- Materialvorschub mit zwei Geschwindigkeiten
- Besonders lange Abrichttische ermöglichen leichtes und präzises Abrichten der Werkstücke
- Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan

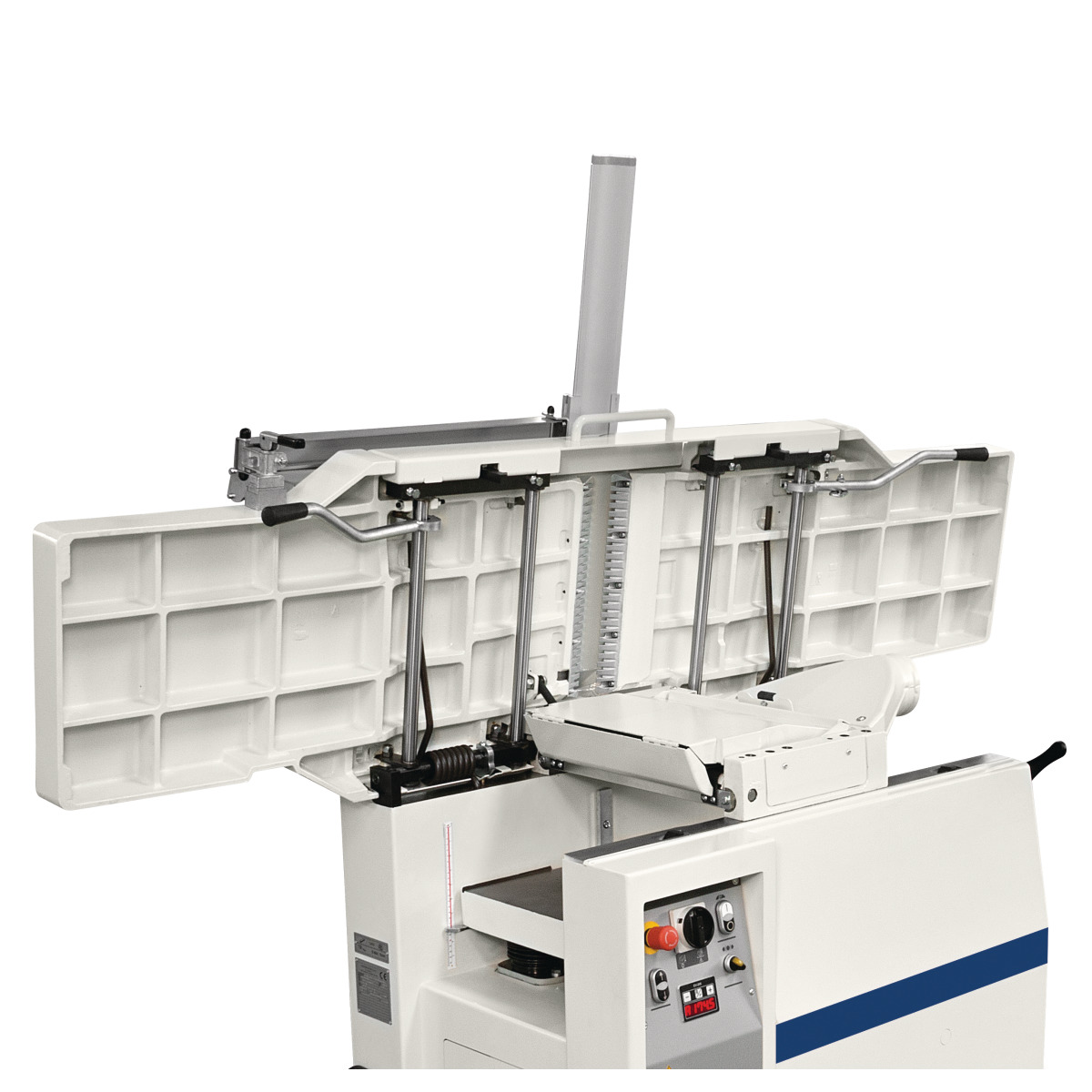

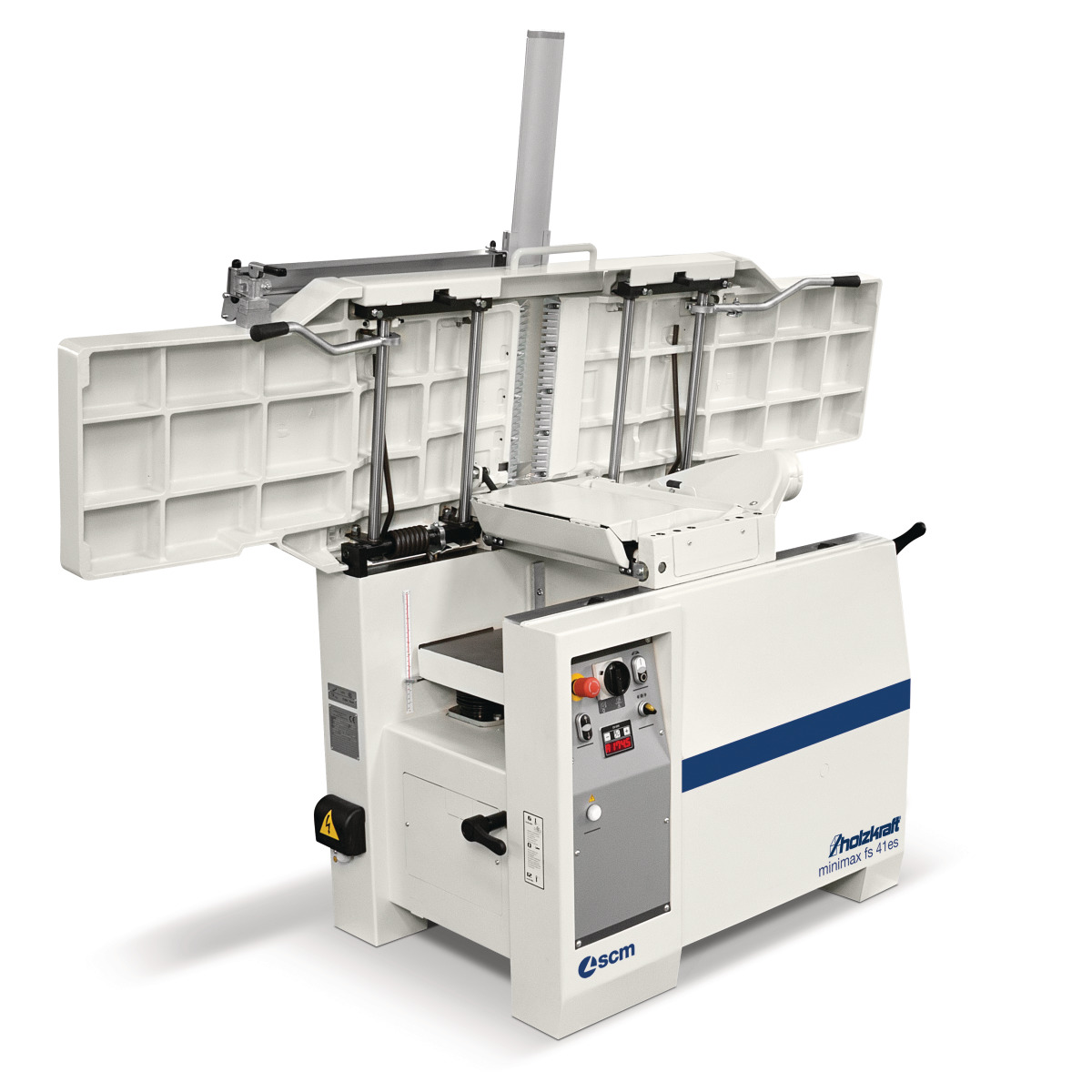

- Nach hinten, gleichzeitig öffnende Abrichttische für kurze Rüstzeiten

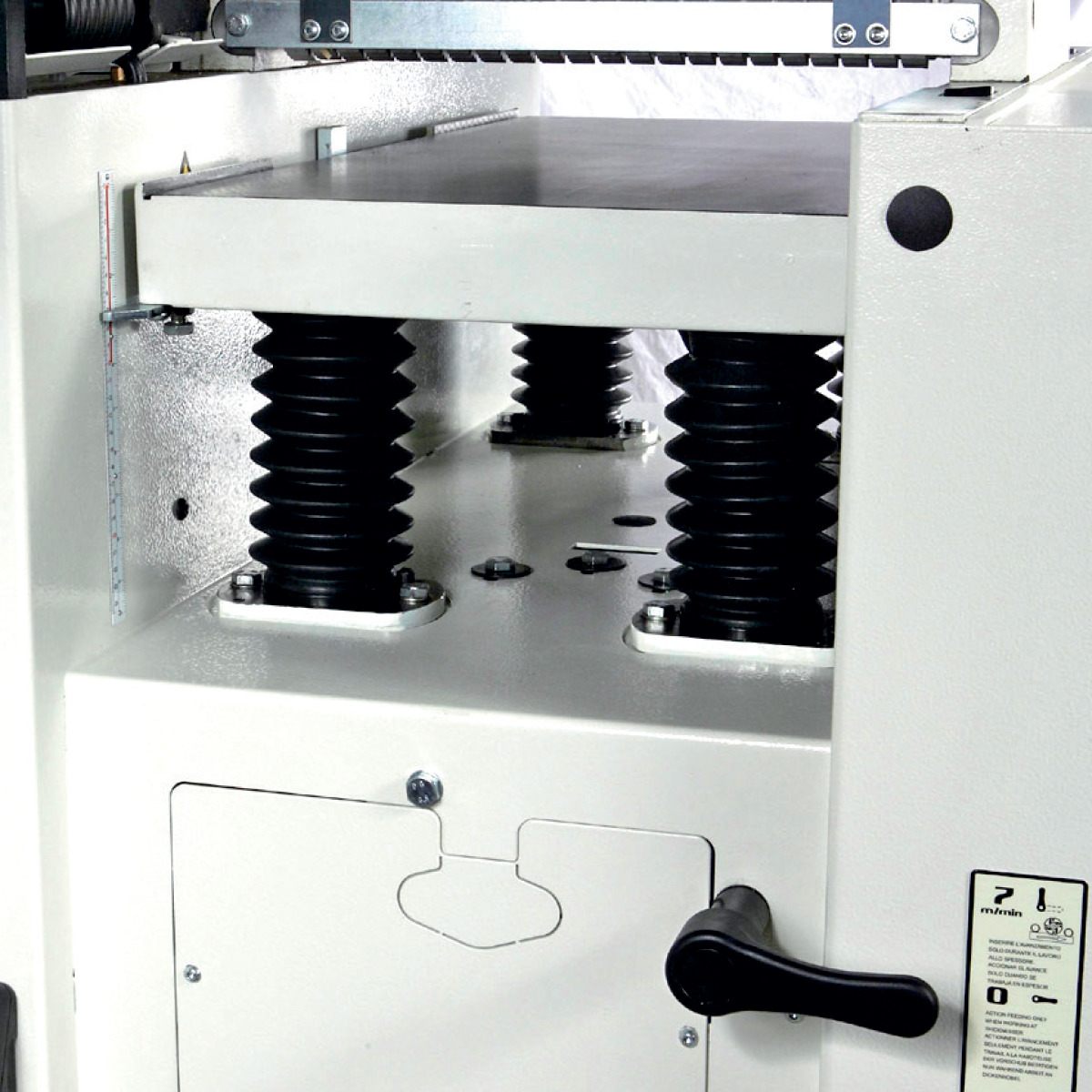

- Hobeldickentischverstellung über Handrad mit numerischer Anzeige für die Hobelhöhe
- Modelle digital mit motorischer Dickentischverstellung
- Hohes Maschinengewicht für höchste Präzision und ruhigen Lauf
- Leistungsstarker Industrie-Motor
- Robuste Stahl-/Graugusskonstruktion
- Qualität - Made in Italy

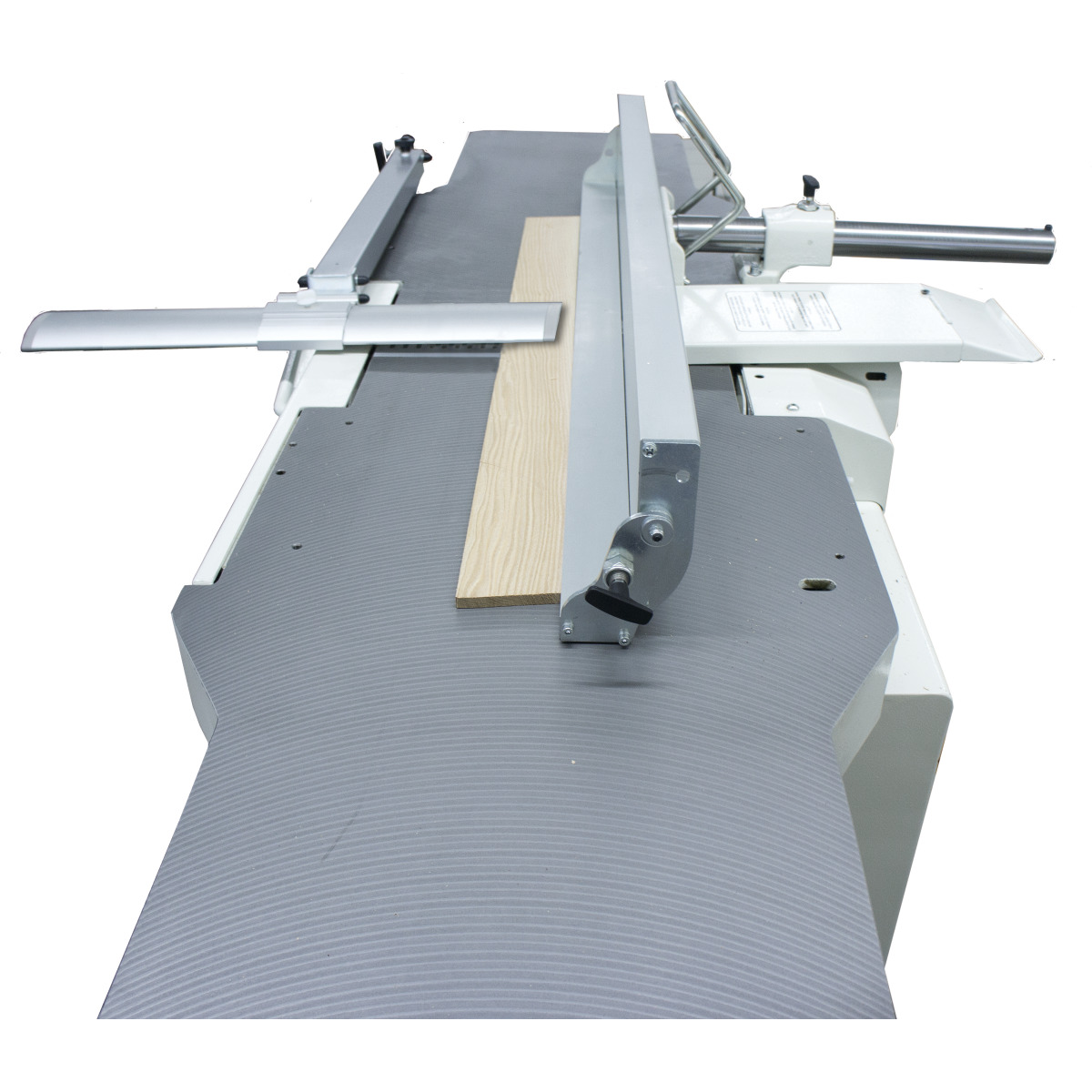

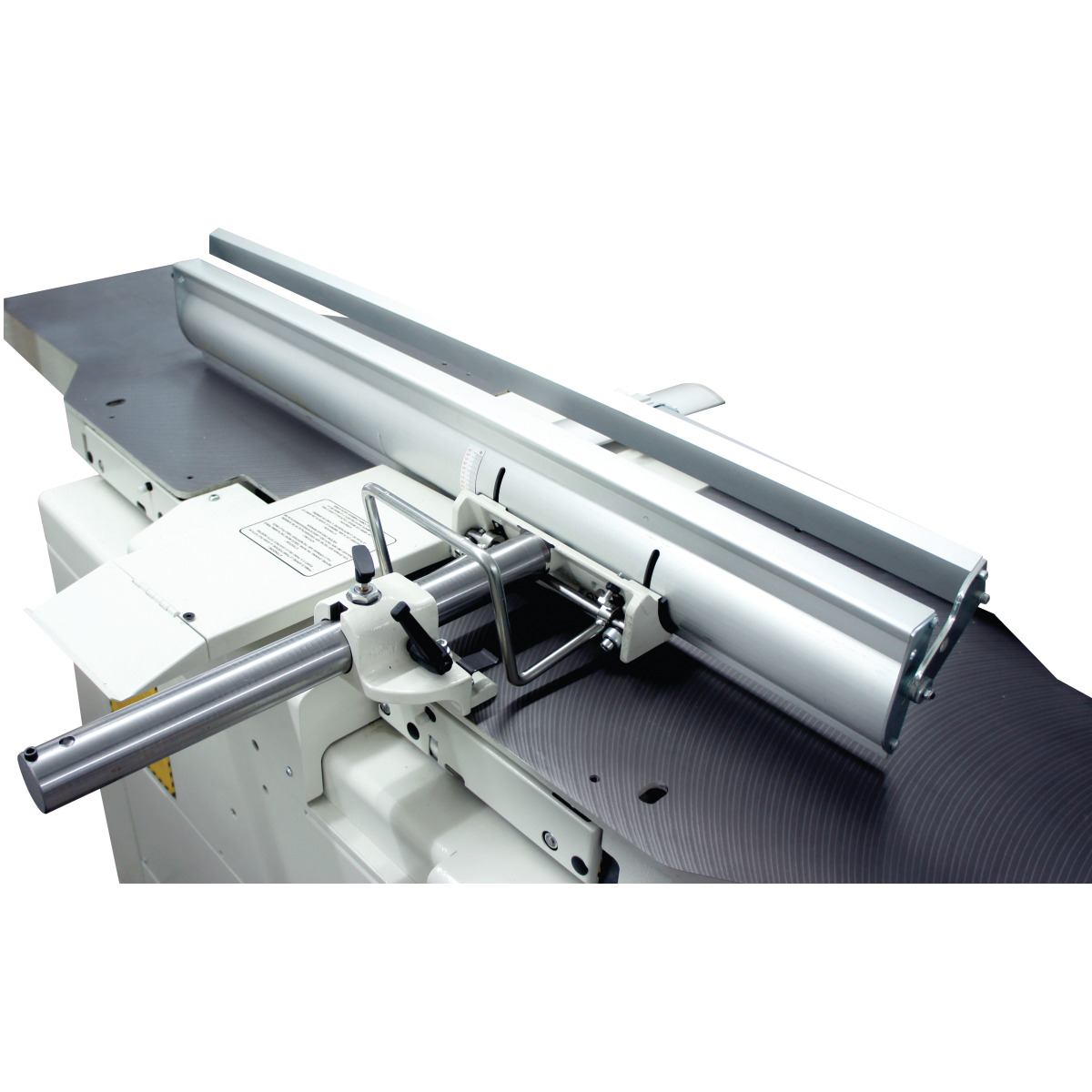

- Abricht-Fügeanschlag mit Rundstangenführung & Hilfsanschlag
- Zwei Vorschubgeschwindigkeiten

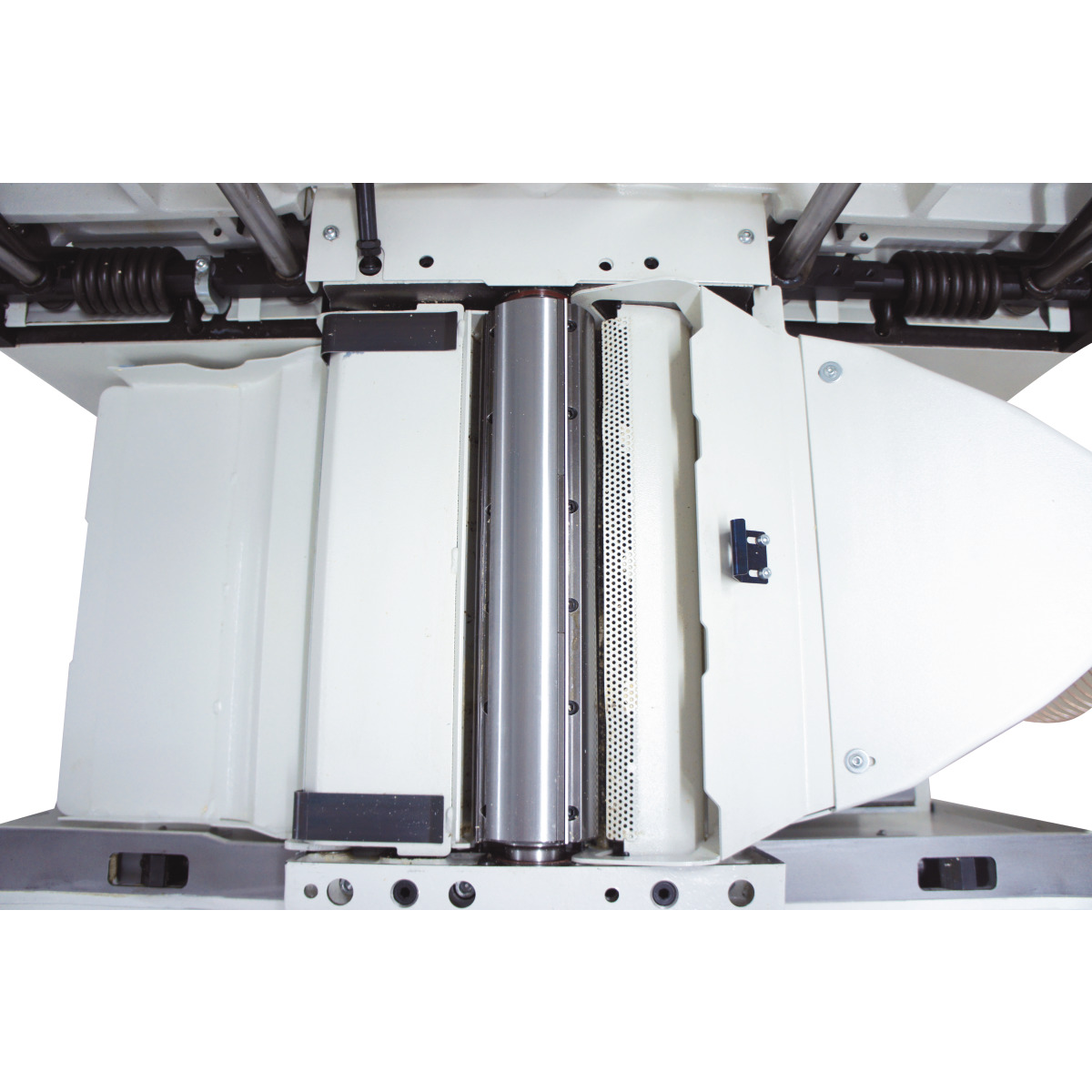

- Spiralmesserwelle
- Elektrische Dickentischhöhenverstellung

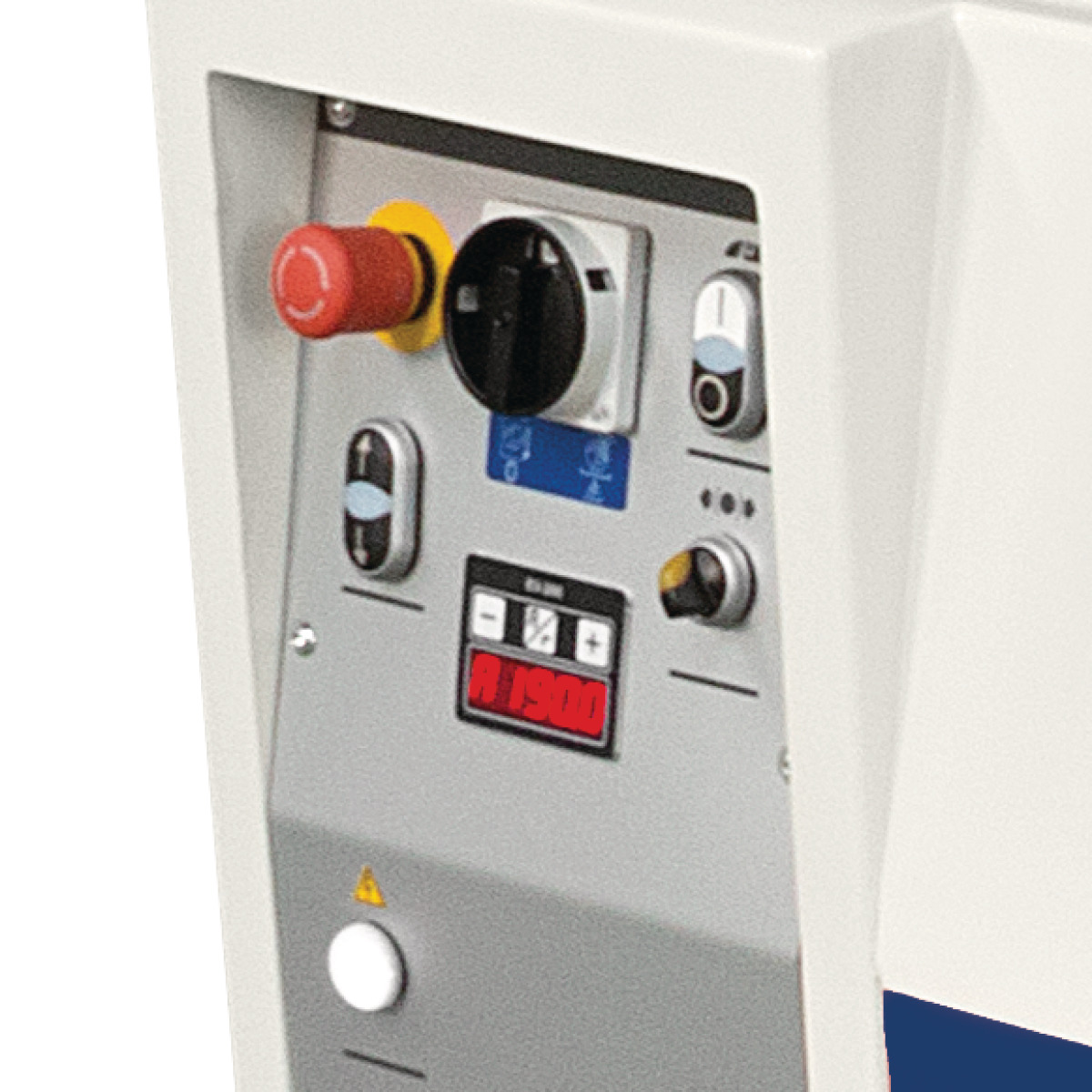

- Digitalanzeige
Merkmale
| Abmessung (L x B) | 2250 x 1440 mm |
|---|---|
| Abrichtanschlag Höhe | 150 mm |
| Abrichtanschlag Länge | 1200 mm |
| Abrichte Abmessungen Hobelanschlag | 1200 x 150 mm |
| Abrichte Arbeitsbreite | 410 mm |
| Abrichte Gesamtlänge der Tische | 2200 mm |
| Abrichte Spanabnahme max. | 5 mm |
| Absaugstutzen Durchmesser | 1 x 120 mm |
| Absaugstutzendurchmesser Dicke | 1 x 120 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 4 St |
| Arbeitsbereich Breite/Tiefe | 3500 mm |
| Arbeitsbereich Länge | 1000 mm |
| Arbeitshöhe | 905 mm |
| Arbeitshöhe Dicke max. | 240 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Breite/Tiefe (Produkt) ca. | 1160 mm |
| Dickentisch Breite | 410 mm |
| Dickentisch Länge | 775 mm |
| Dickte Abmessungen Dickentisch | 775 x 410 mm |
| Dickte Arbeitshöhe max. | 240 mm |
| Dickte Arbeitshöhe min. | 3 mm |
| Dickte Vorschubgeschwindigkeiten | 6 / 12 m/min |
| Elektrischer Anschluss | 400V / 50Hz |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Erläuterung zu Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Gesamtlänge der Tische | 2200 mm |
| Gewicht (Netto) ca. | 450 kg |
| Gewicht ca. | 450 kg |
| Hobelbreite max. | 410 mm |
| Hobelmesser Anzahl | 4 Stk. |
| Hobelwelle Drehzahl | 5000 min-1 |
| Hobelwelle Durchmesser | 95 mm |
| Hobelwellendrehzahl | 5000 min¯¹ |
| Hobelwellendurchmesser | 95 mm |
| Hobelwellentyp | SPIRAL |
| Länge (Produkt) ca. | 2200 mm |
| Leistung Antriebsmotor | 5 kW |
| Maschinenkörper Breite/Tiefe | 740 mm |
| Maschinenkörper Länge | 1030 mm |
| Motorleistung | 5,0 kW |
| Netzfrequenz | 50 Hz |
| Option Langlochbohreinrichtung Absaugstutzendurchmesser | 120 mm |
| Option Langlochbohreinrichtung Quer-/Längshub | 160 mm / 110 mm |
| Option Langlochbohreinrichtung Tischgröße | 470 x 230 mm |
| Option Langlochbohreinrichtung Vertikalhub | 120 mm |
| Platzbedarf Breite/Tiefe | 1200 mm |
| Platzbedarf Länge | 2200 mm |
| Spanabnahme max. Abrichte | 5 mm |
| Spanabnahme max. Dicke | 5 mm |
| Vorschubgeschwindigkeit | 6 / 12 m/min |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
