Beschreibung

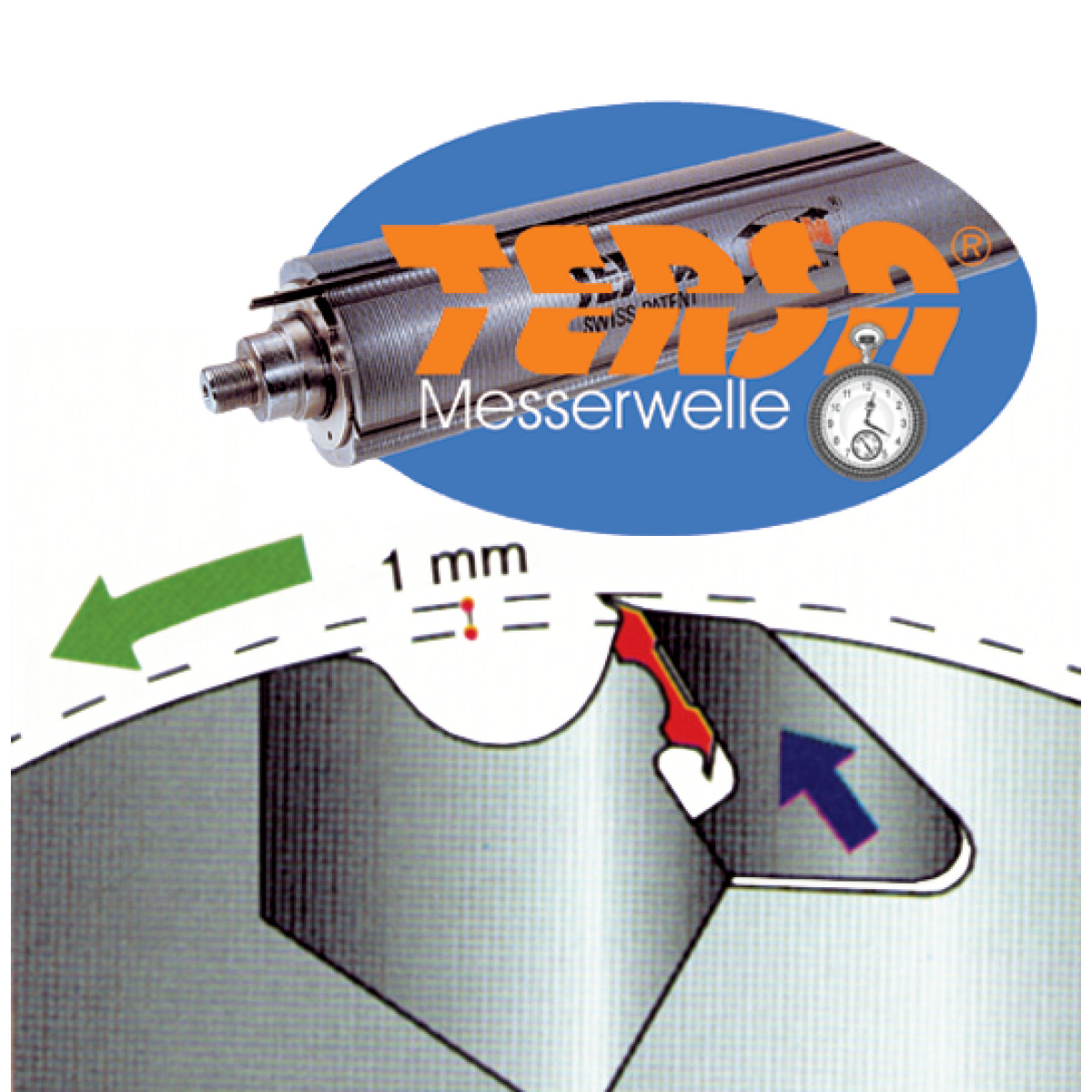

- TERSA-Hobelmessersystem ermöglicht besonders geräuscharmen Lauf.

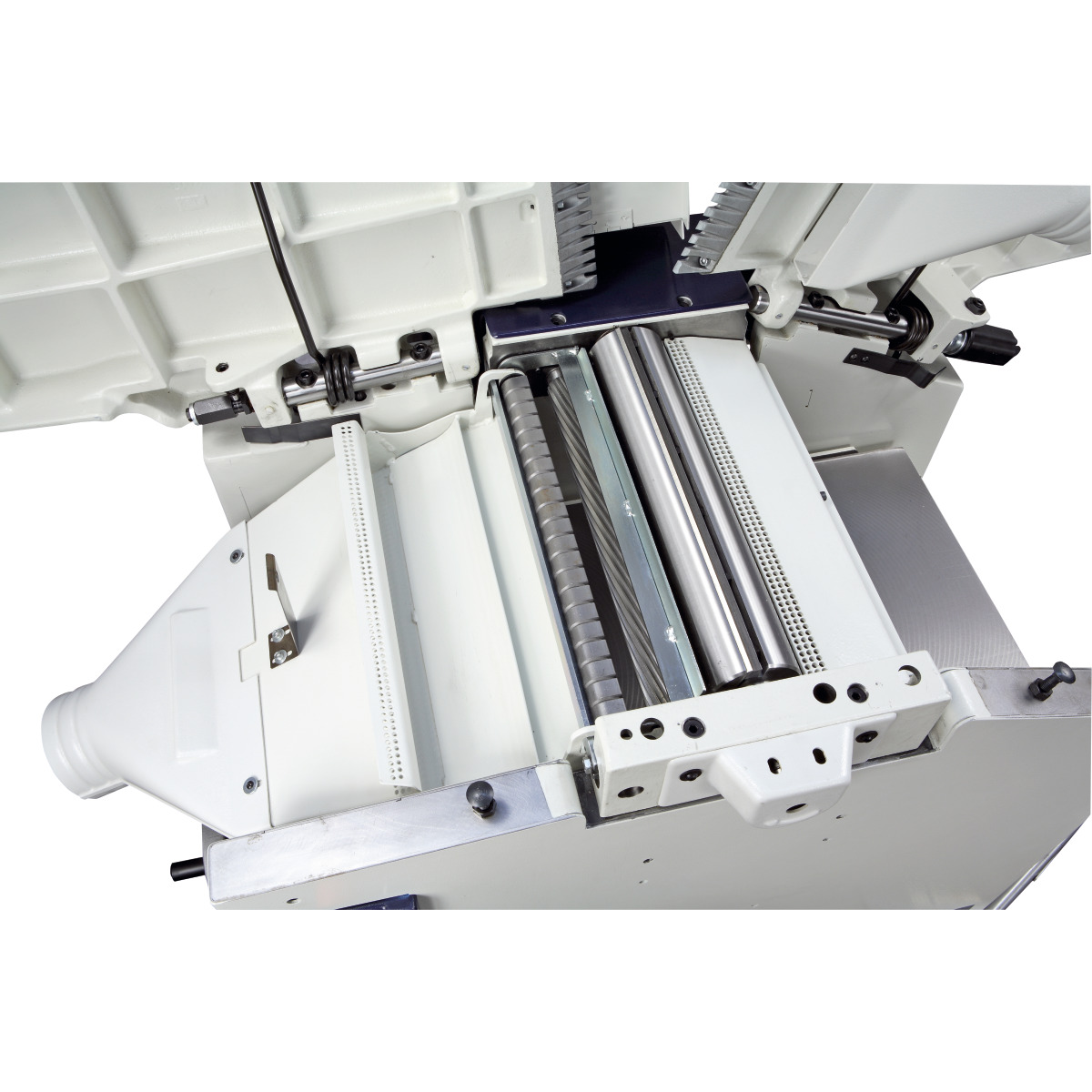

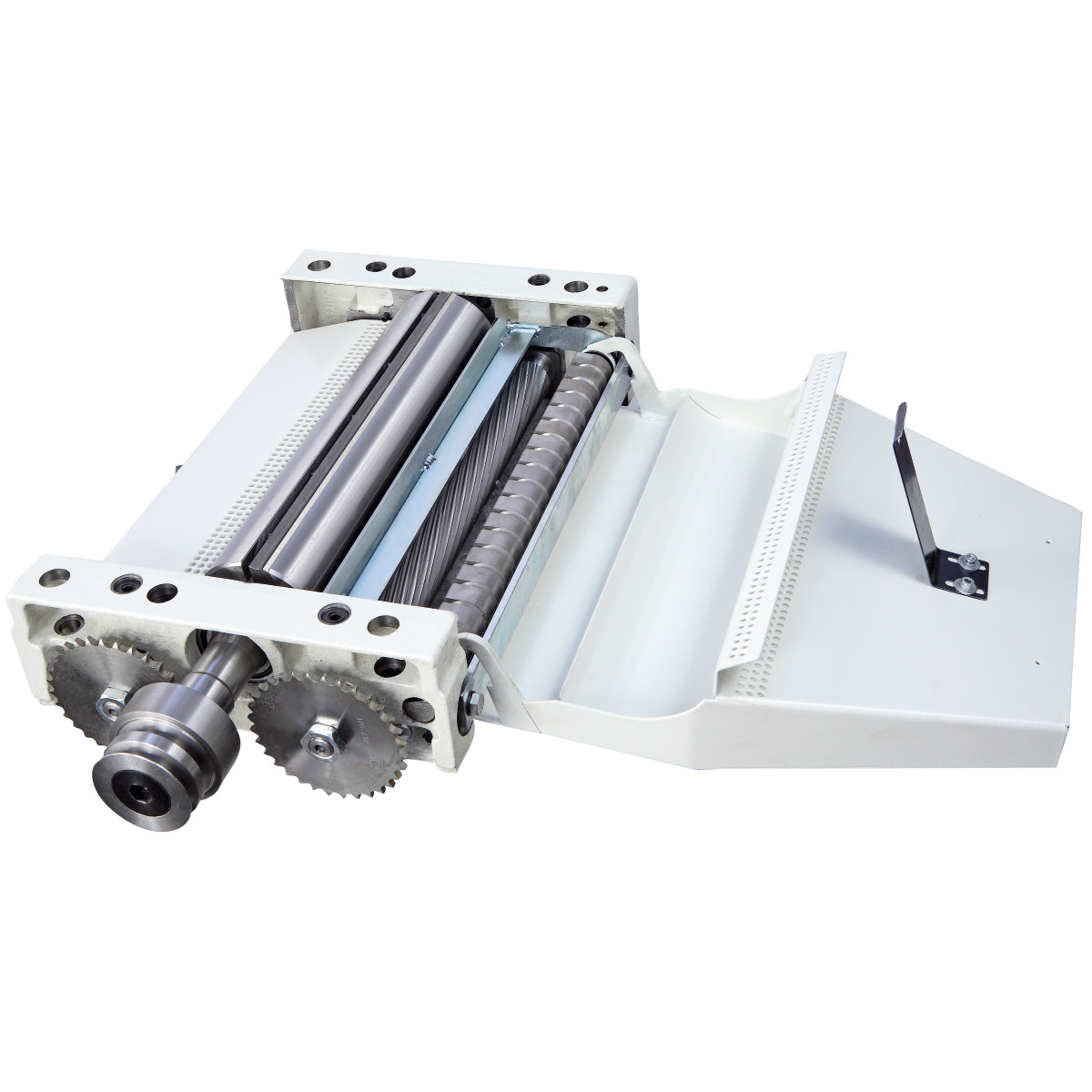

- Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Materialeinzug
- Materialvorschub mit zwei Geschwindigkeiten
- Numerische Anzeige für die Dickentischhöhe
- Die 2.000 mm langen Abrichttische ermöglichen leichtes Abrichten großer Werkstücke.
- Arbeitstische sind aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan

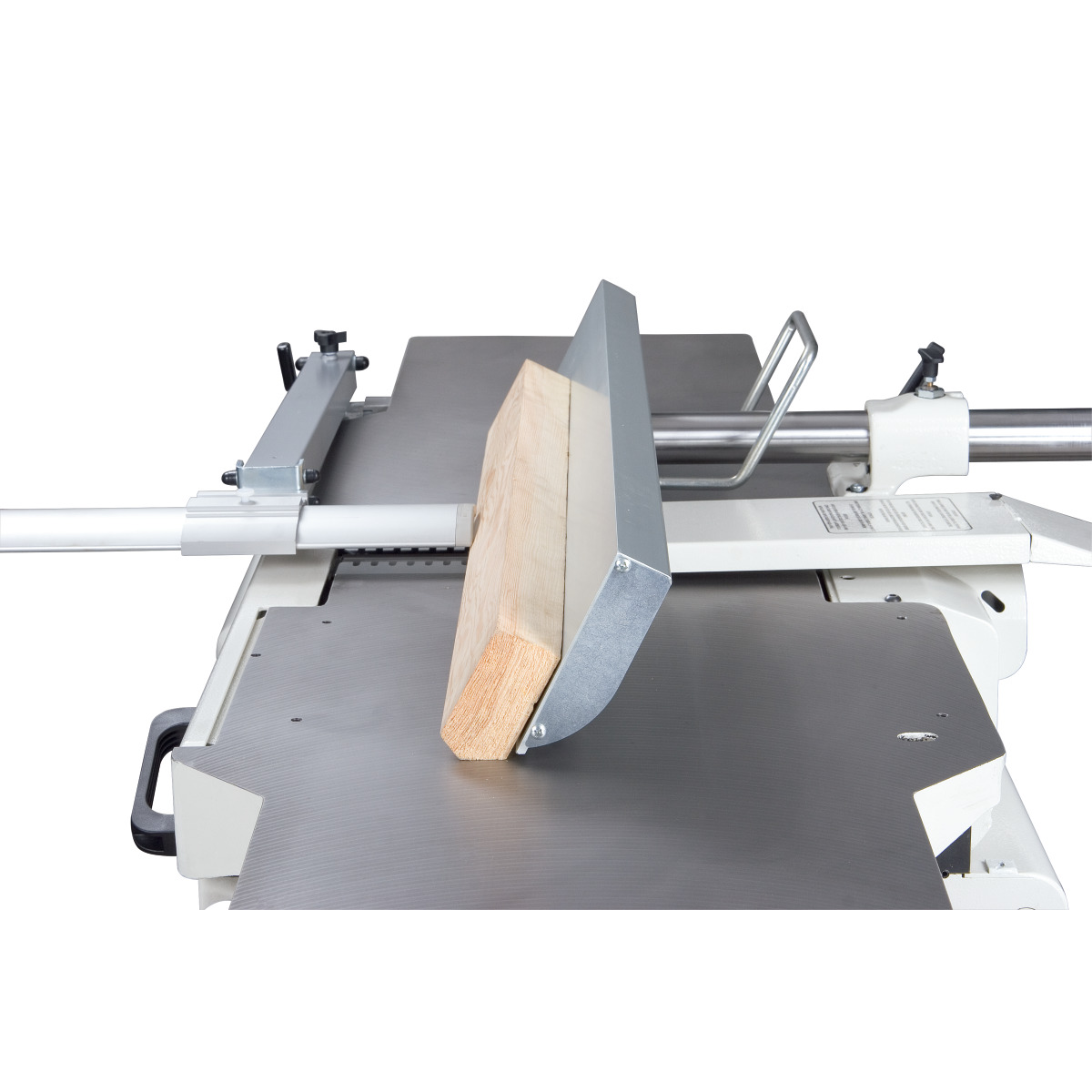

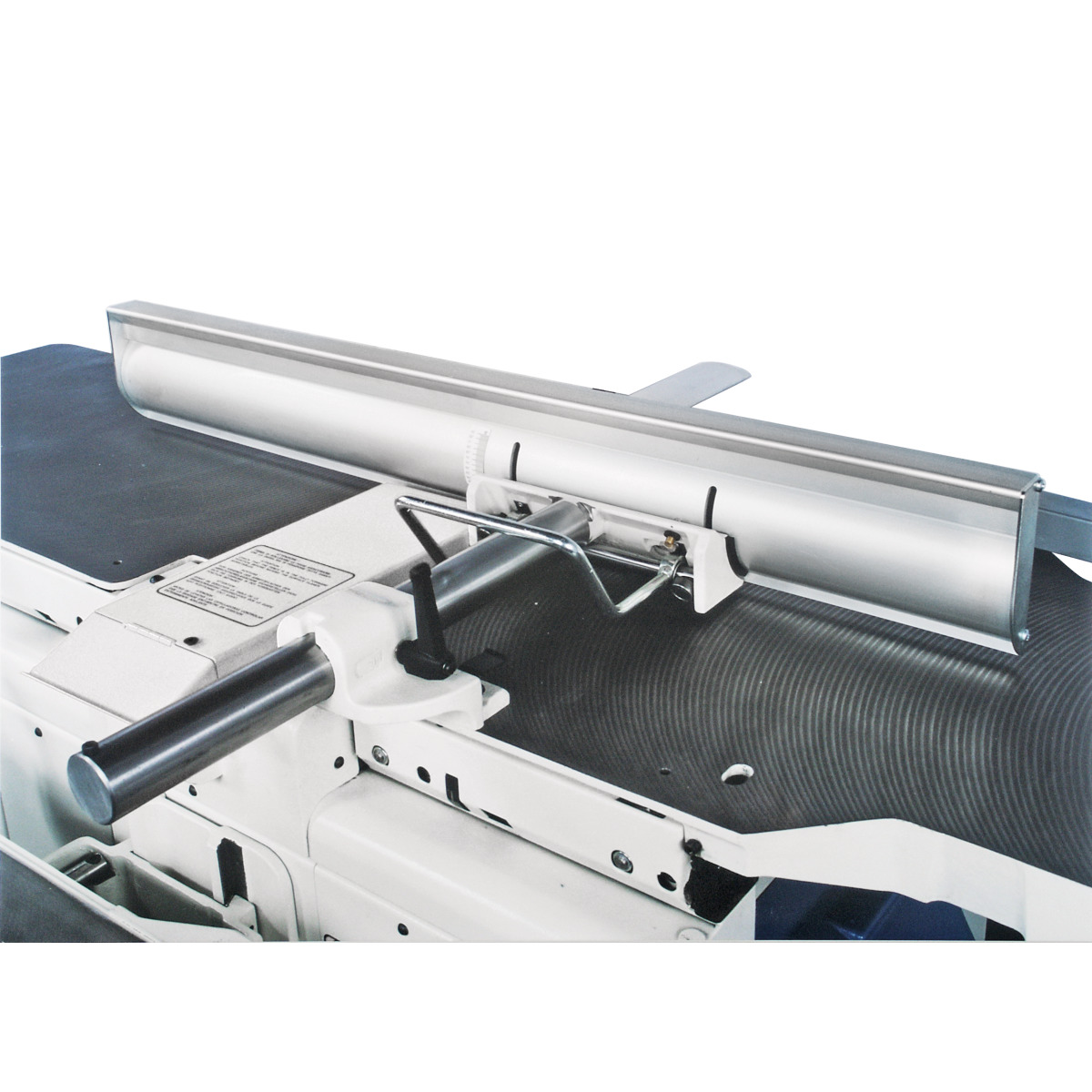

- Stabiler großer Aluminium-Abrichtanschlag mit Rundstangenführung (1200 x 160 mm)
- Dickentischverstellung über Handrad mit numerischer Anzeige für die Hobelhöhe
- Das hohe Maschinengewicht sorgt für höchste Präzision und ruhigen Lauf
- Leistungsstarker Industrie-Motor
- Robuste Stahl-/Graugusskonstruktion
- Abricht-Fügeanschlag mit Rundstangenführung
- Num. Anzeige Dickentischpositionierung

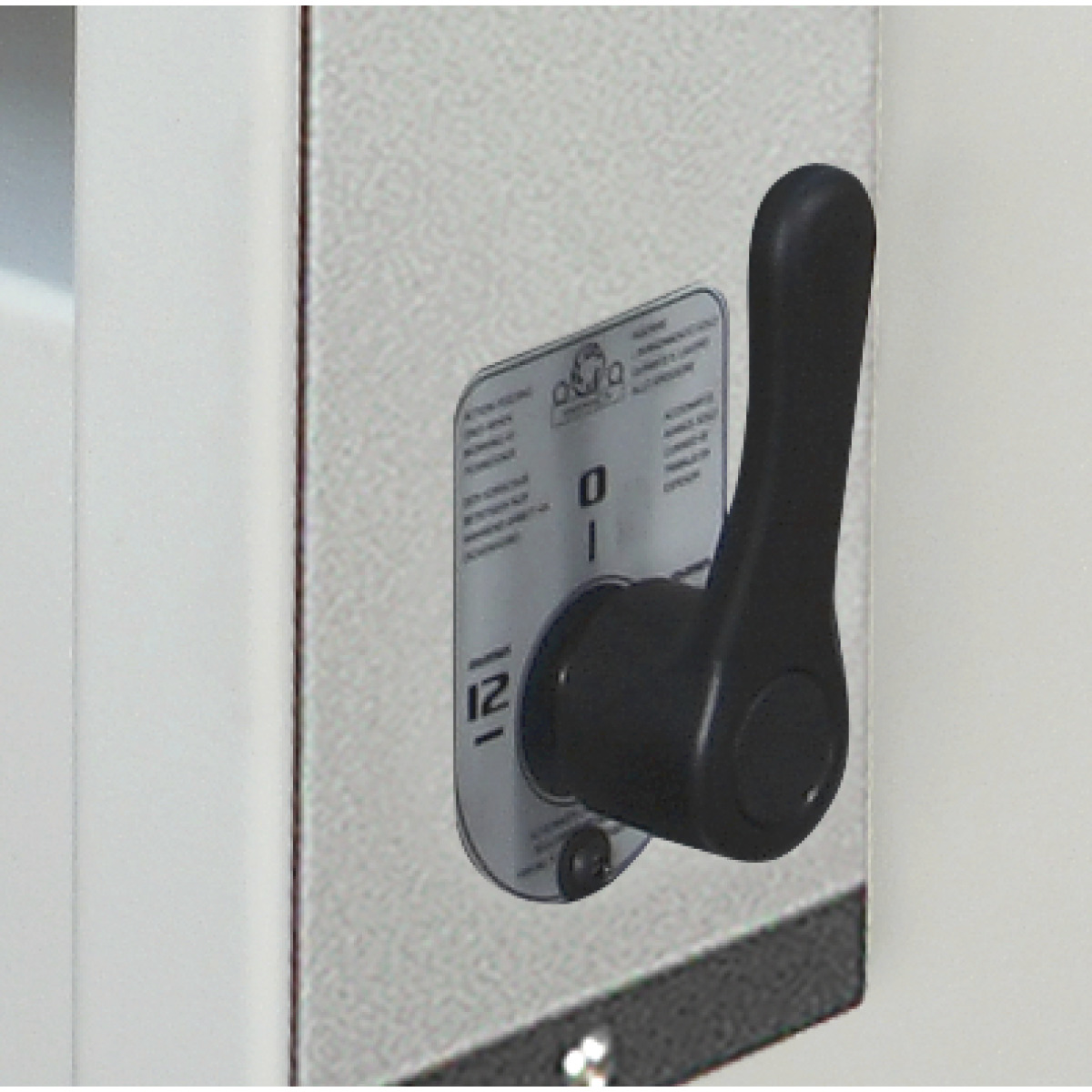

- 2 Vorschubgeschwindigkeiten im Holzeinzug

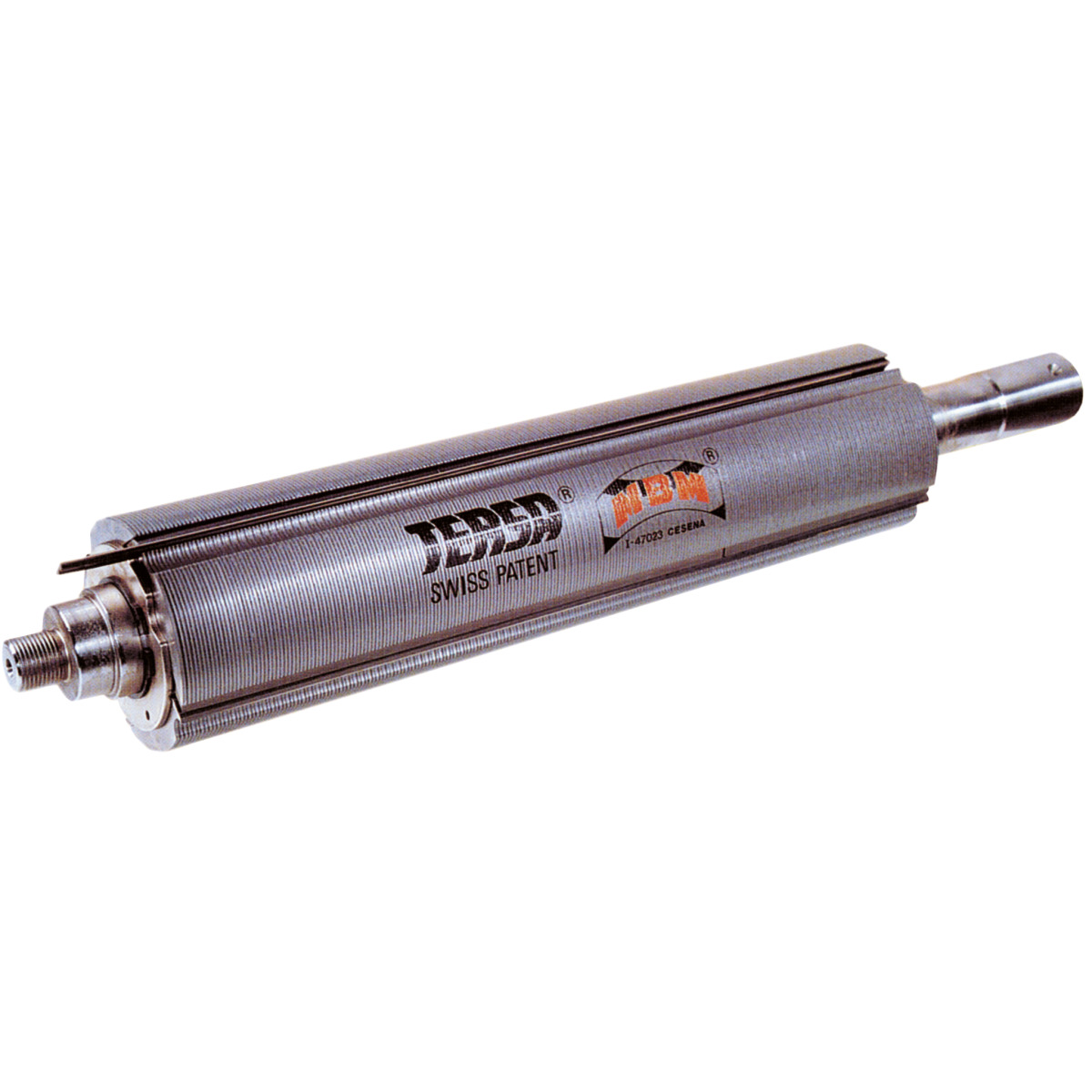

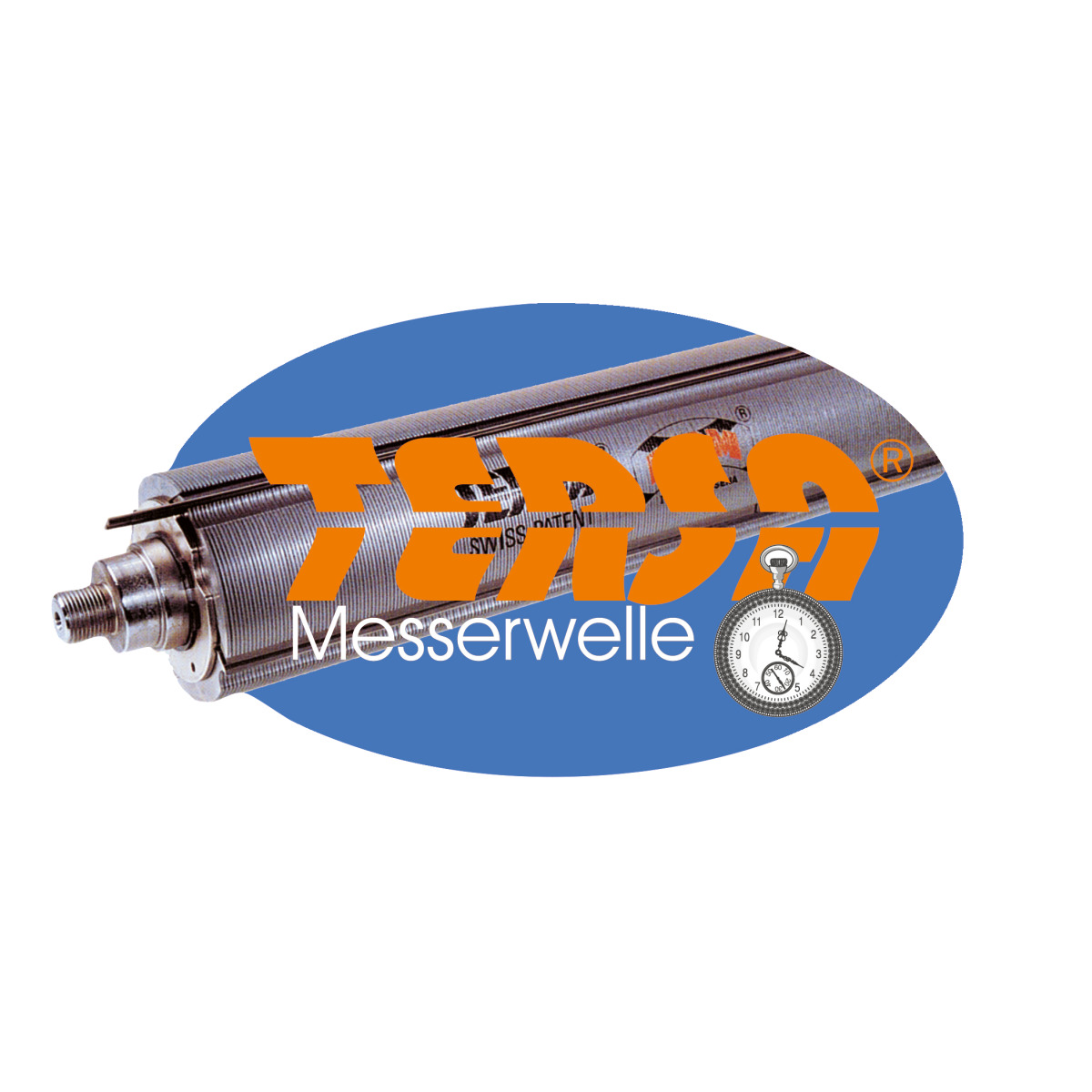

- Tersa-Hobelwelle
Merkmale
| Abrichtanschlag Höhe | 160 mm |
|---|---|
| Abrichtanschlag Länge | 1200 mm |
| Abrichte Abmessungen Hobelanschlag | 1200 x 160 mm |
| Abrichte Arbeitsbreite | 410 mm |
| Abrichte Gesamtlänge der Tische | 2000 mm |
| Abrichte Länge Aufgabentisch | 1034 mm |
| Abrichte Spanabnahme max. | 5 mm |
| Abrichte Tischhöhe | 870 mm |
| Absaugstutzen Durchmesser | 2 x 120 mm |
| Absaugstutzendurchmesser Dicke | 2 x 120 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 4 St |
| Arbeitsbereich Breite/Tiefe | 3500 mm |
| Arbeitsbereich Länge | 1000 mm |
| Arbeitshöhe | 900 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Aufgabentisch Länge | 1034 mm |
| Breite/Tiefe (Produkt) ca. | 1110 mm |
| Dickentisch Breite | 423 mm |
| Dickentisch Länge | 775 mm |
| Dickte Abmessungen Dickentisch | 775 x 423 mm |
| Dickte Arbeitshöhe max. | 230 mm |
| Dickte Arbeitshöhe min. | 3 mm |
| Dickte Vorschubgeschwindigkeiten | 6 / 12 m/min |
| Elektrischer Anschluss | 400V / 50Hz / S6 - 40% |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Erläuterung zu Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Gesamtlänge der Tische | 2000 mm |
| Gewicht (Netto) ca. | 430 kg |
| Gewicht ca. | 430 kg |
| Hobelbreite max. | 410 mm |
| Hobelmesser Anzahl | 4 Stk. |
| Hobelwelle Drehzahl | 5200 1/min |
| Hobelwelle Durchmesser | 87 mm |
| Hobelwellendrehzahl | 5200 min¯¹ |
| Hobelwellendurchmesser | 87 mm |
| Hobelwellentyp | TERSA |
| Länge (Produkt) ca. | 2000 mm |
| Leistung Antriebsmotor | 5 kW |
| Maschinenkörper Breite/Tiefe | 645 mm |
| Maschinenkörper Länge | 925 mm |
| Motorleistung | 5,0 kW |
| Netzfrequenz | 50 Hz |
| Option Langlochbohreinrichtung Quer-/Längshub | 160 mm / 110 mm |
| Option Langlochbohreinrichtung Tischgröße | 470 x 230 mm |
| Option Langlochbohreinrichtung Vertikalhub | 120 mm |
| Platzbedarf Breite/Tiefe | 1670 mm |
| Platzbedarf Länge | 2000 mm |
| Spanabnahme max. Abrichte | 5 mm |
| Spanabnahme max. Dicke | 5 mm |
| Vorschubgeschwindigkeit | 6 / 12 m/min |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
