Beschreibung

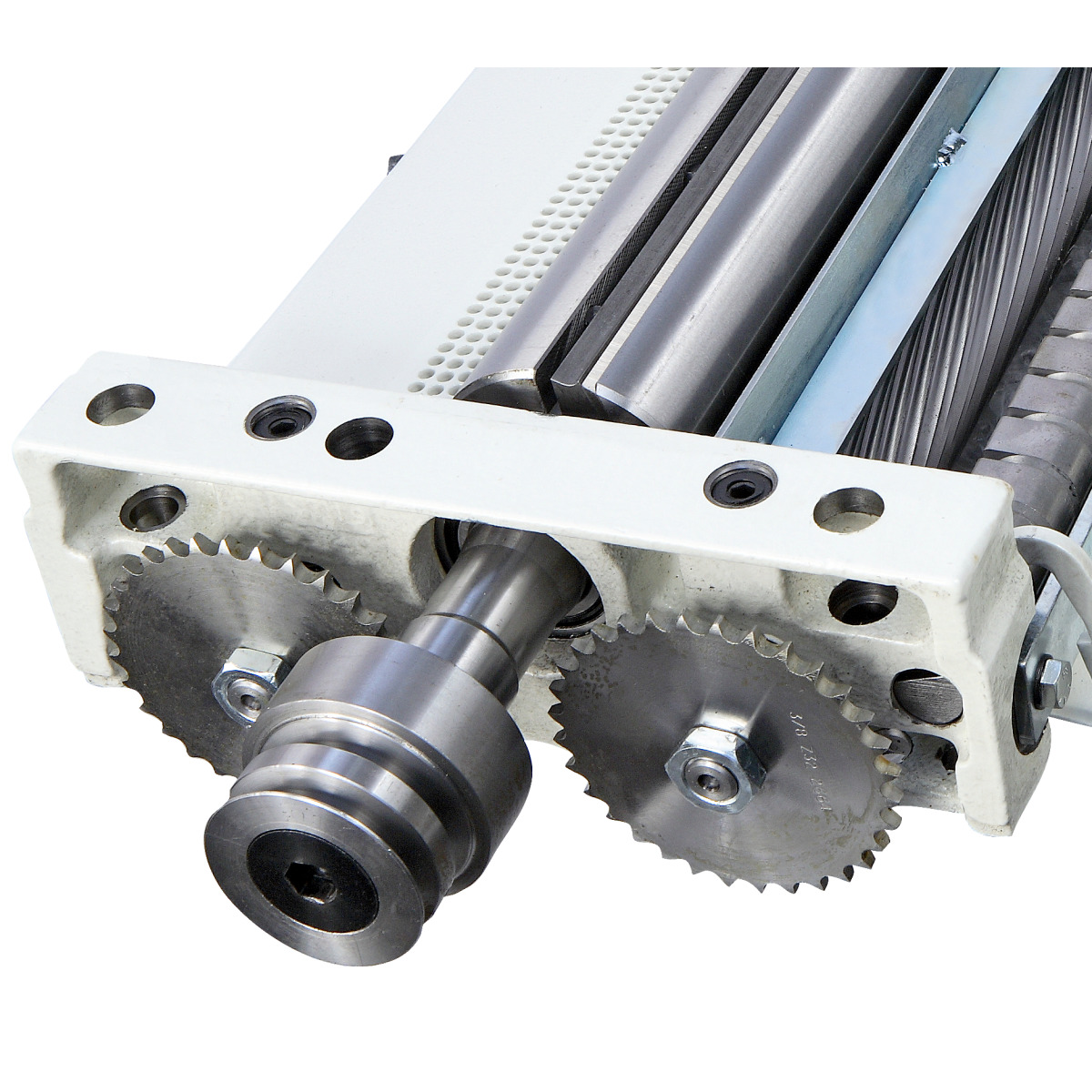

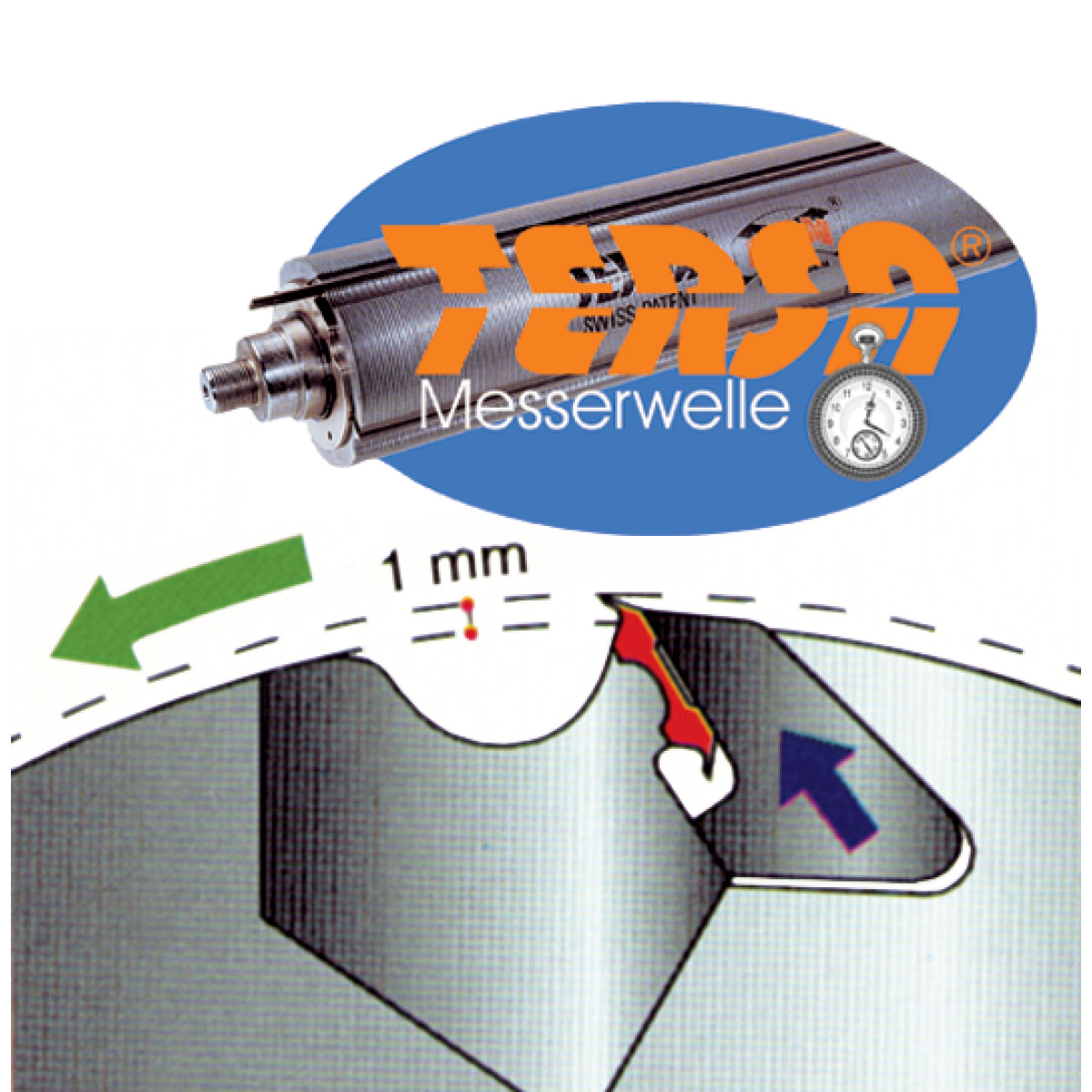

- TERSA-Schnellwechselsystem für sekundenschnelles Hobelmesserwechseln und besonders geräuscharmen Lauf
- Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Materialeinzug
- Robuste Abrichttische aus verripptem Grauguss, gefräst und spannungsfrei, dadurch unempfindlich und dauerhaft plan

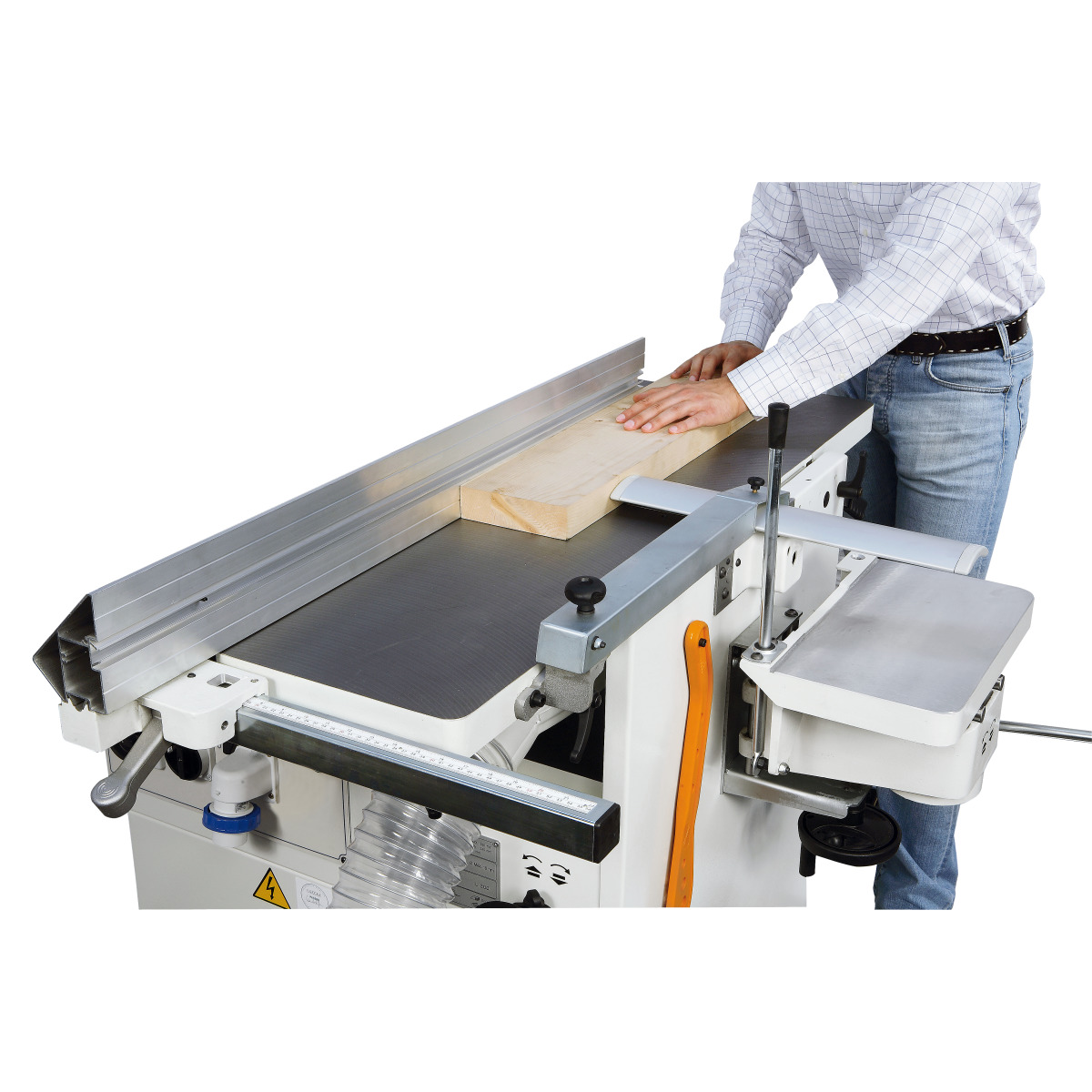

- Großer Abrichtanschlag für präzises Abrichten, umsteckbar von 90 auf 45 Grad, mit Schnellklemmung

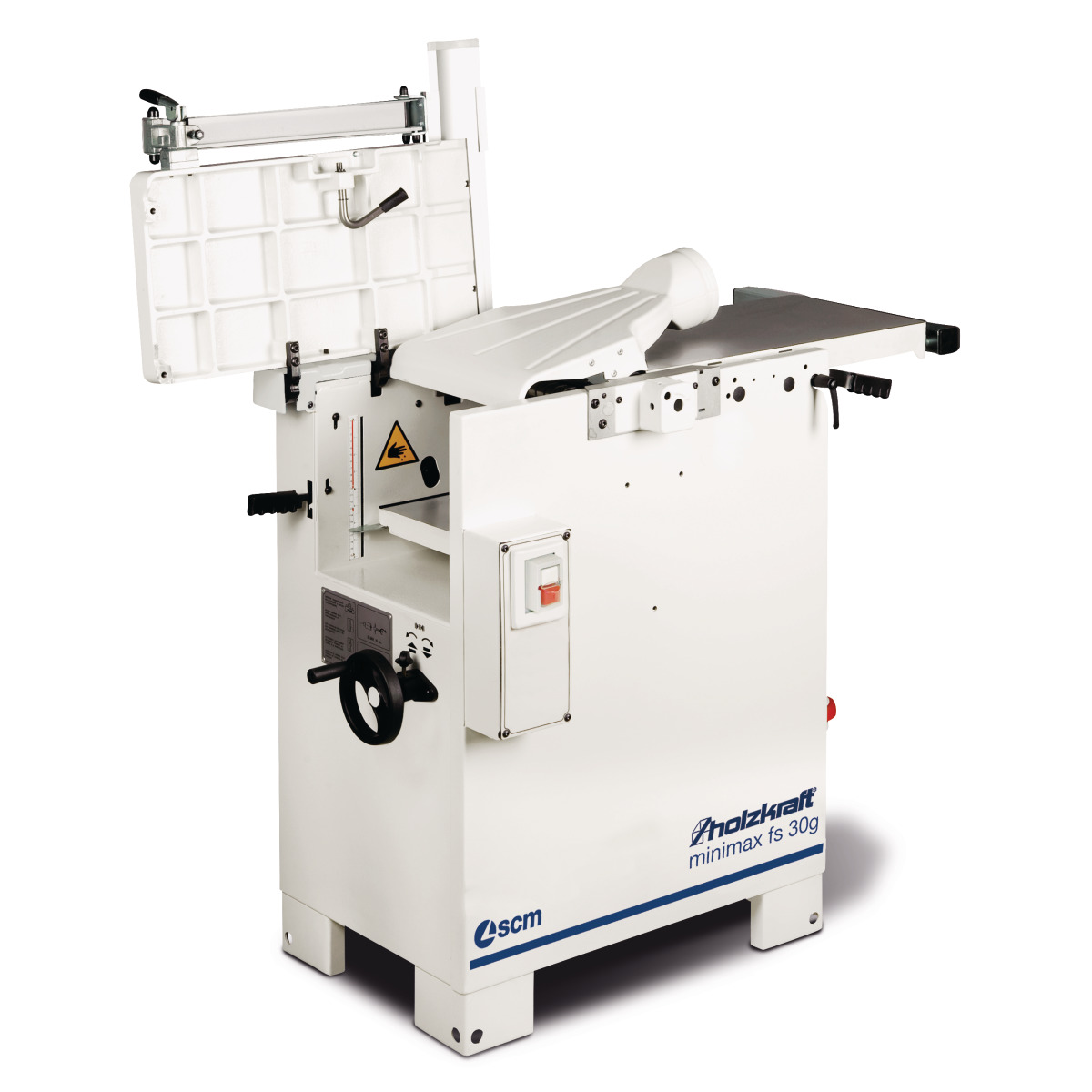

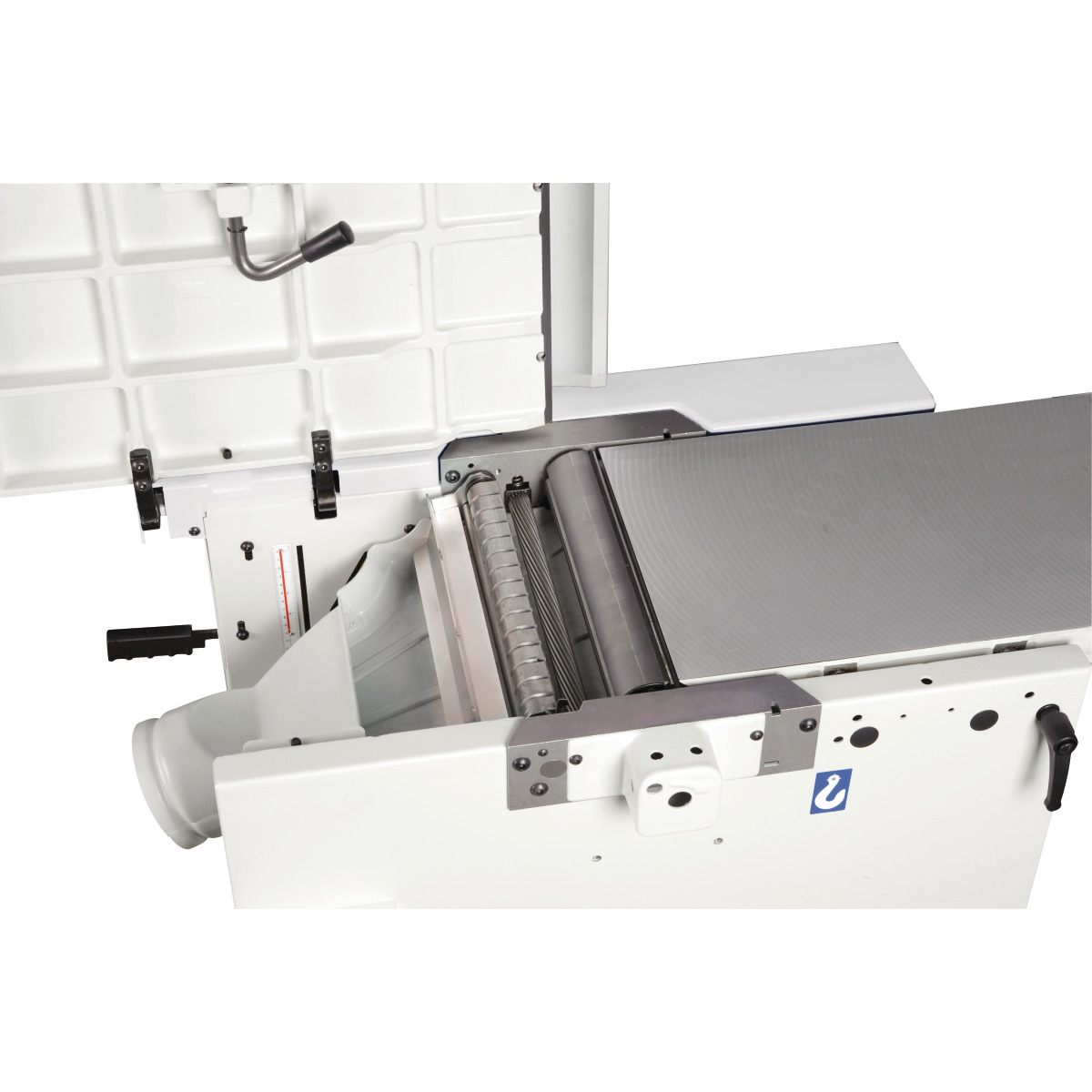

- Nach hinten öffnender Abrichttisch
- Leistungsstarker Motor
- Robuste Stahl-/Graugusskonstruktion

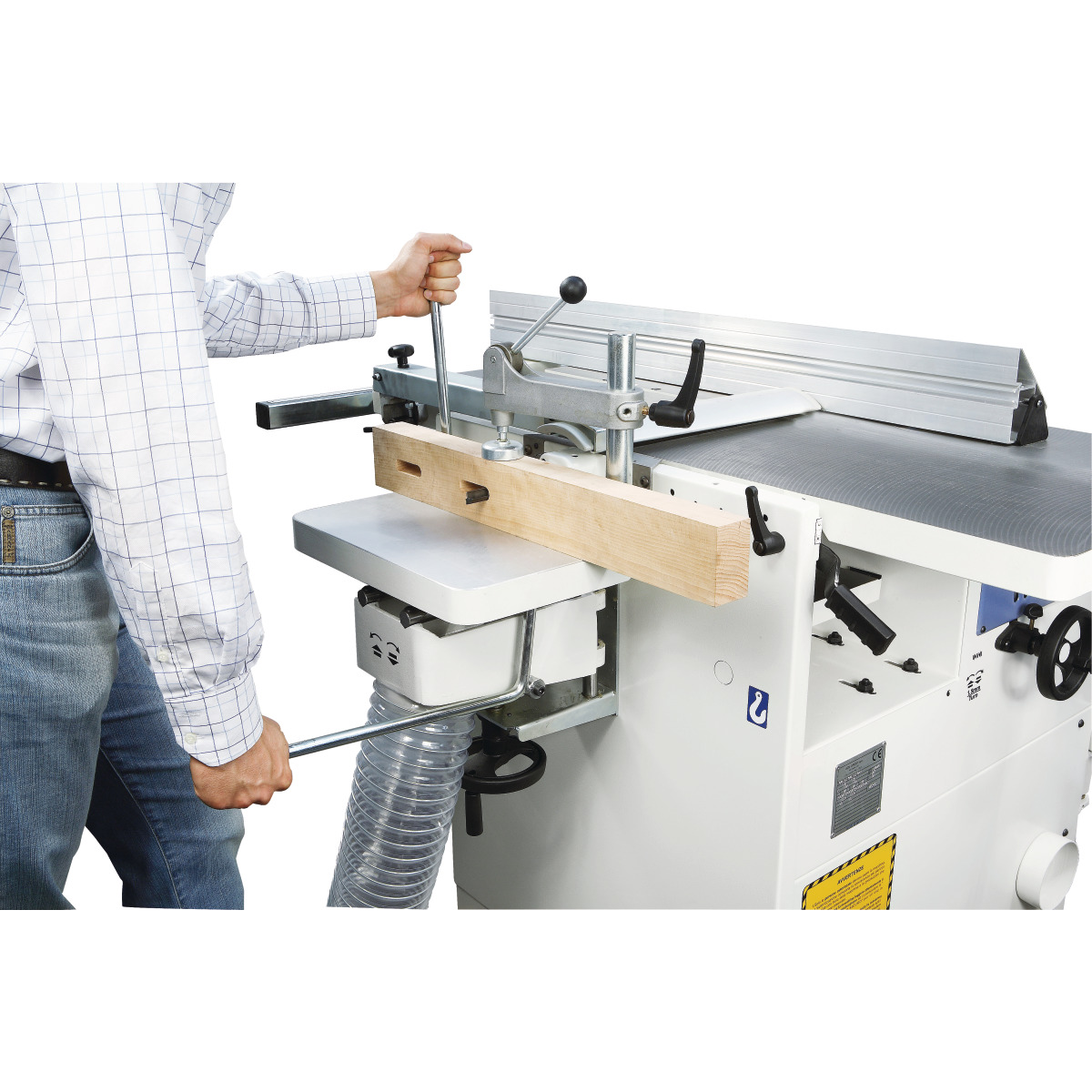

- Langlochbohreinrichtung nachrüstbar
Merkmale
| Abmessungen Dickentisch | 450 x 300 mm |
|---|---|
| Absaugstutzen Durchmesser | 2 x 120 mm |
| Absaugstutzendurchmesser Dicke | 2 x 120 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 3 St |
| Arbeitsbreite | 300 mm |
| Arbeitshöhe | 900 mm |
| Arbeitshöhe Dicke max. | 200 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Aufgabentisch Länge |
|
| Breite/Tiefe (Produkt) ca. | 634 mm |
| Dickentisch Breite | 300 mm |
| Dickentisch Länge | 450 mm |
| Drehzahl | 5500 1/min. |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Gesamtlänge der Tische | 1200 mm |
| Gewicht (Netto) ca. | 140 kg |
| Gewicht ca. | 140 kg |
| Hobelbreite max. | 300 mm |
| Hobelwellen-Ø/Hobelmesser | 62 mm / 3 Stck. |
| Hobelwellendrehzahl | 5500 min¯¹ |
| Hobelwellendurchmesser | 62 mm |
| Hobelwellentyp | TERSA |
| Länge (Produkt) ca. | 1389 mm |
| Leistung Antriebsmotor | 1,8 kW |
| Maschinenkörper Breite/Tiefe | 458 mm |
| Maschinenkörper Länge | 734 mm |
| Max. Spanabnahme | 3 mm |
| Min./Max. Arbeitshöhe | 3/200 mm |
| Motor 400V/50Hz/S6 40% | 1,8 kW |
| Netzfrequenz | 50 Hz |

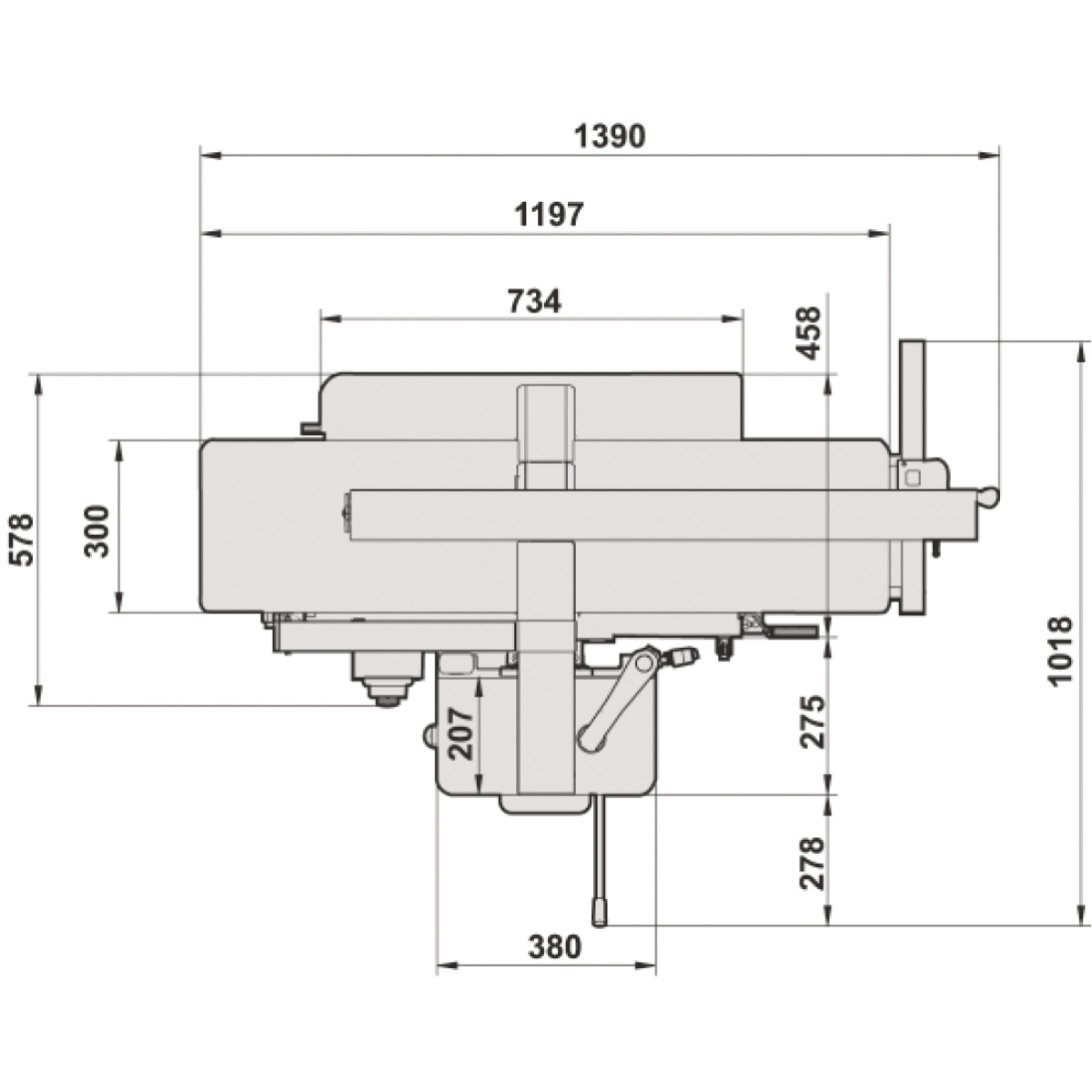

| Platzbedarf Breite/Tiefe | 1018 mm |
| Platzbedarf Länge | 1390 mm |
| Quer-/Längshub | 120 mm / 85 mm |
| Spanabnahme max. Abrichte | 3 mm |
| Spanabnahme max. Dicke | 3 mm |
| Tischgröße | 380 x 220 mm |
| Tischhöhe | 900 mm |
| Vertikalhub | 75 mm |
| Vorschubgeschwindigkeit | 6 m/min |
| Vorschubgeschwindigkeiten | 6 m/min. |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
