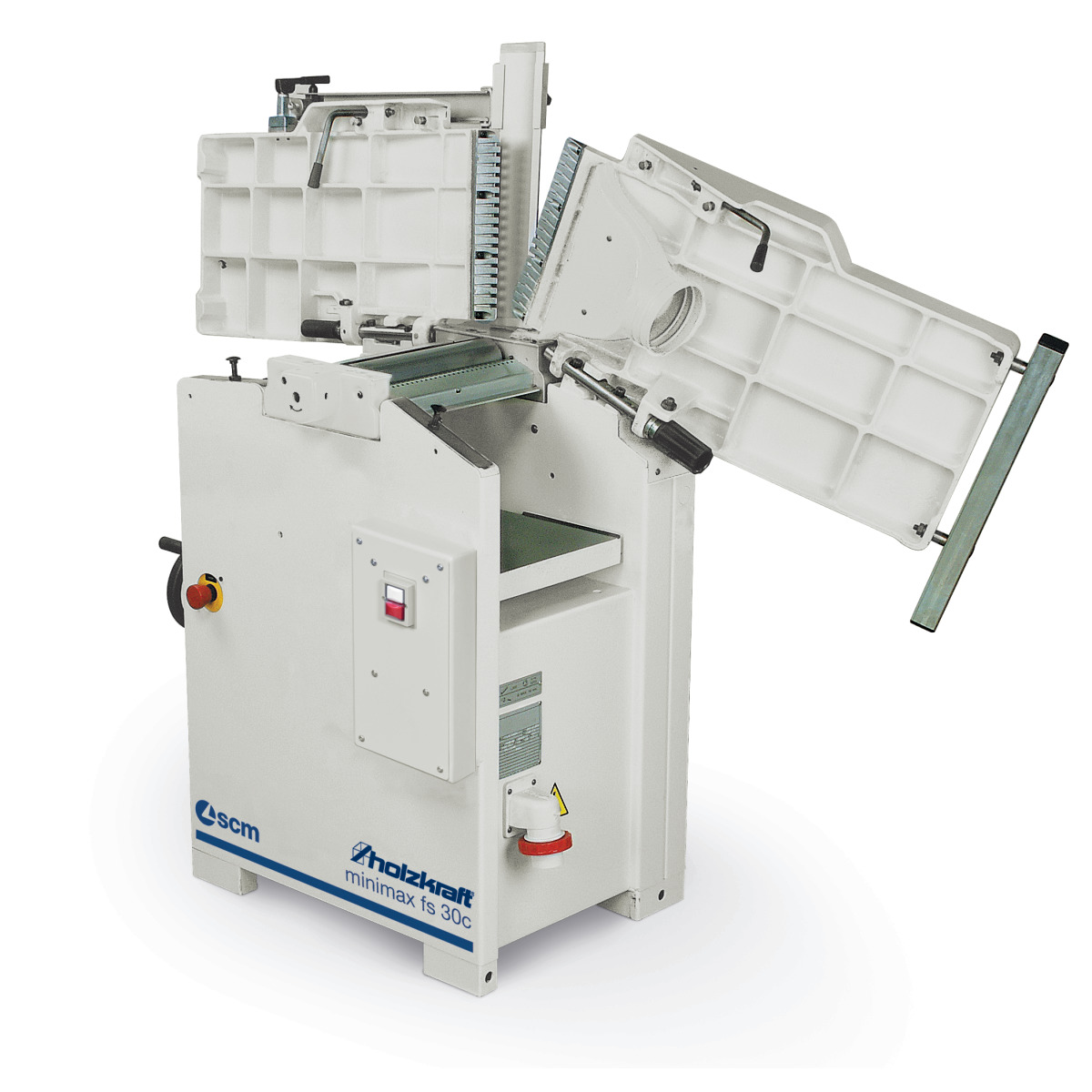

Beschreibung
- Mit TERSA Messerwelle für sekundenschnelles Hobelmesserwechseln
- TERSA-Hobelmessersystem ermöglicht besonders geräuscharmen Lauf
- Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Holzeinzug
- Die besonders langen Abrichttische aus einem Stück ermöglichen leichtes Abrichten der Werkstücke
- Großer Abrichtanschlag kann beim Öffnen der Abrichttische in seiner Position bleiben

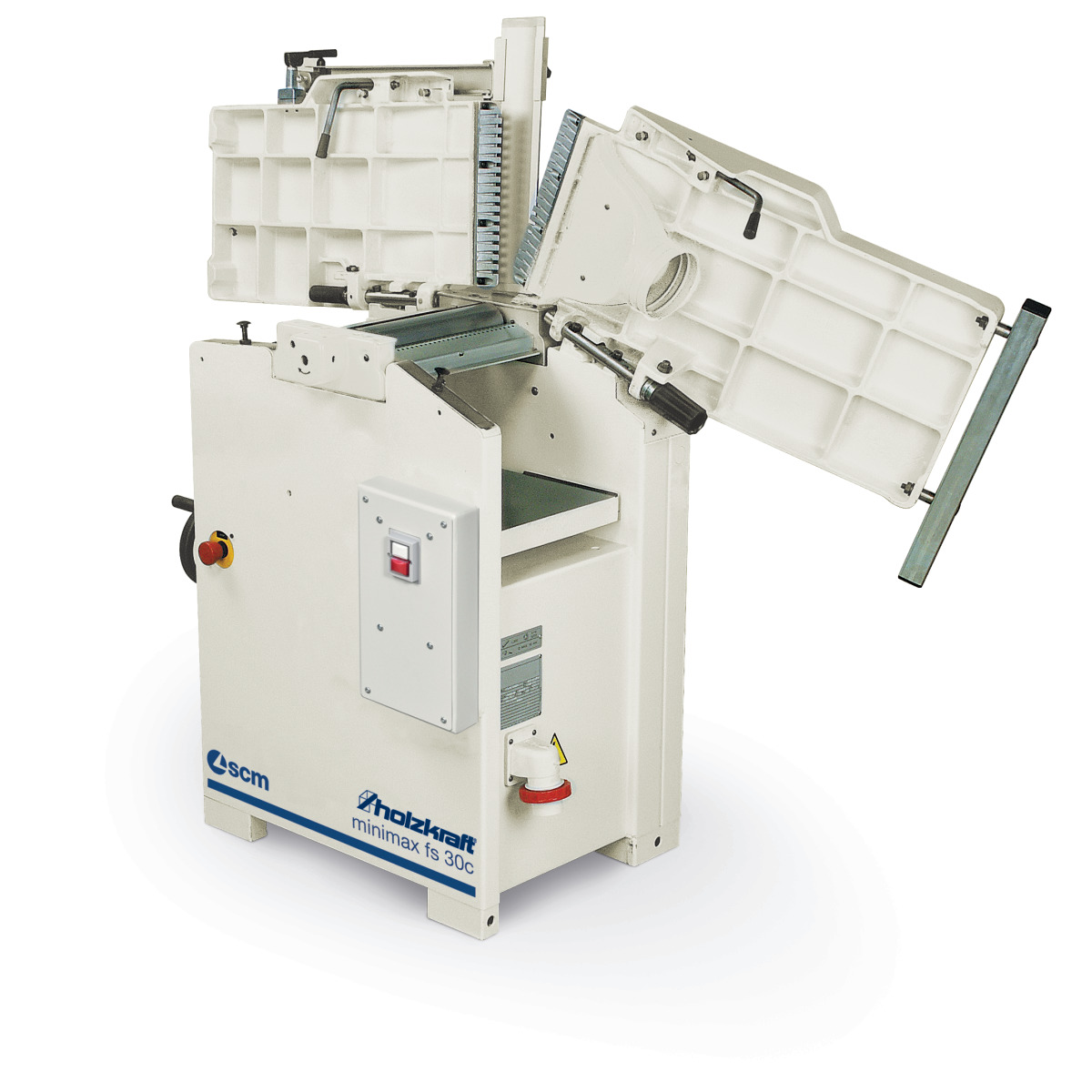

- Nach hinten öffnende Abrichttische
- Das hohe Maschinengewicht sorgt für höchste Präzision und ruhigen Lauf
- Leistungsstarker Industrie-Motor
- Robuste Stahl-/Graugusskonstruktion Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan
- Tischlippen für geräuscharmen Lauf
Ausstattungsdetails

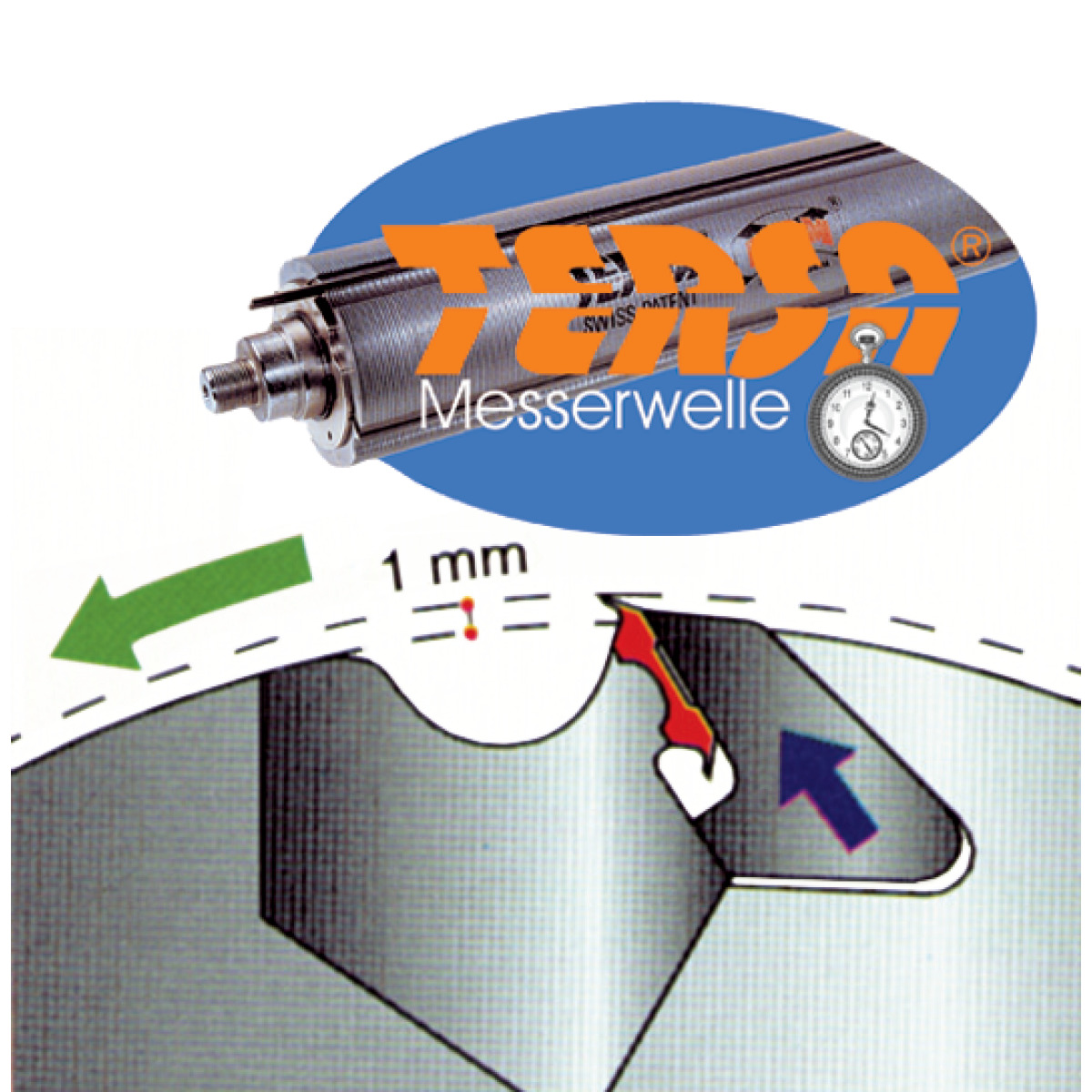

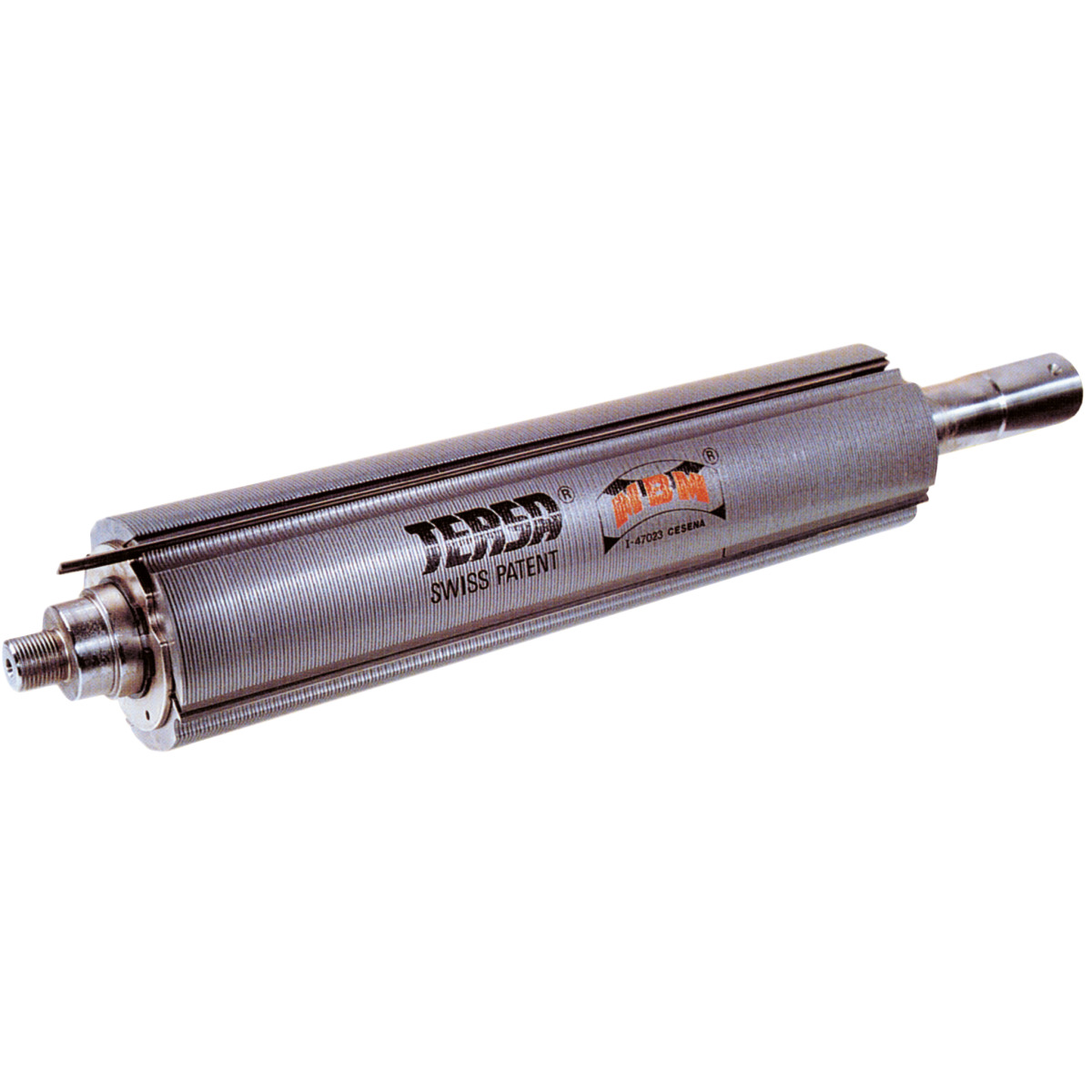

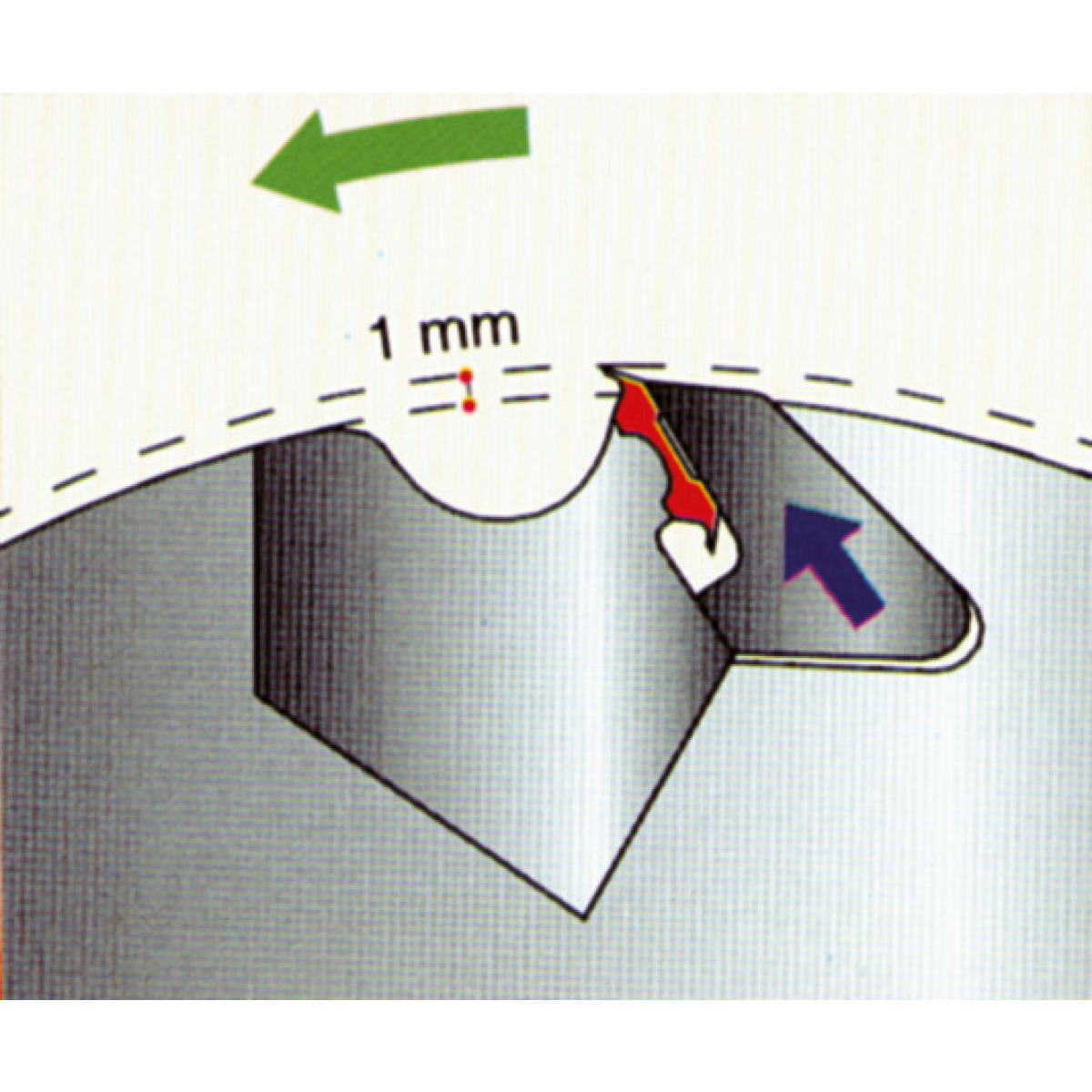

TERSA-Hobelmesserwelle
- Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm
- Perfektes Hobelergebnis

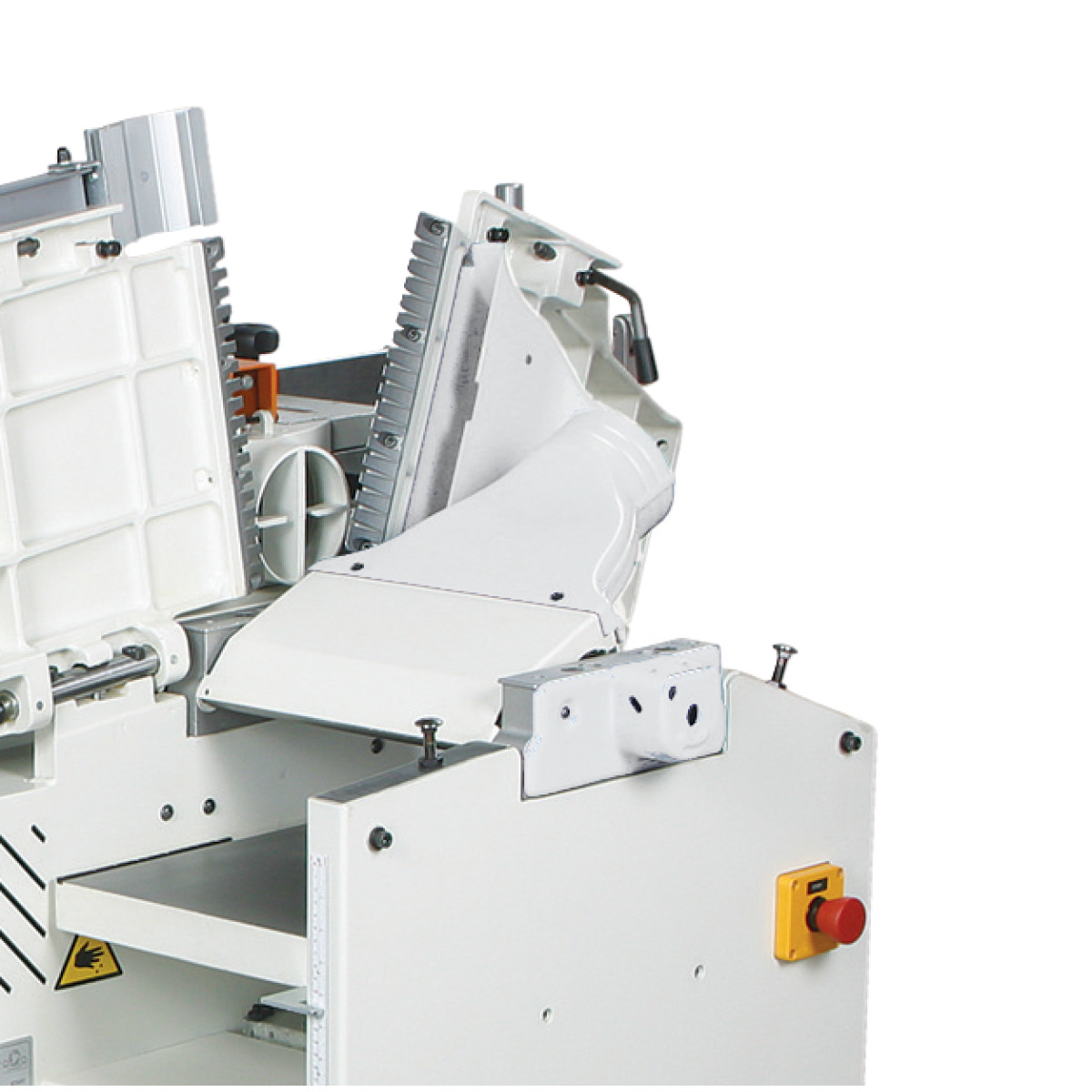

Absaugschlauch-Anschluss
- Die Absaugstutzen der Abrichte und Dicke zeigen in die selbe Richtung.
- Der Schlauchanschluss erfolgt von nur einer Seite aus.
- Es wird kein Schlauch benötigt, der um die Maschine herumreicht.

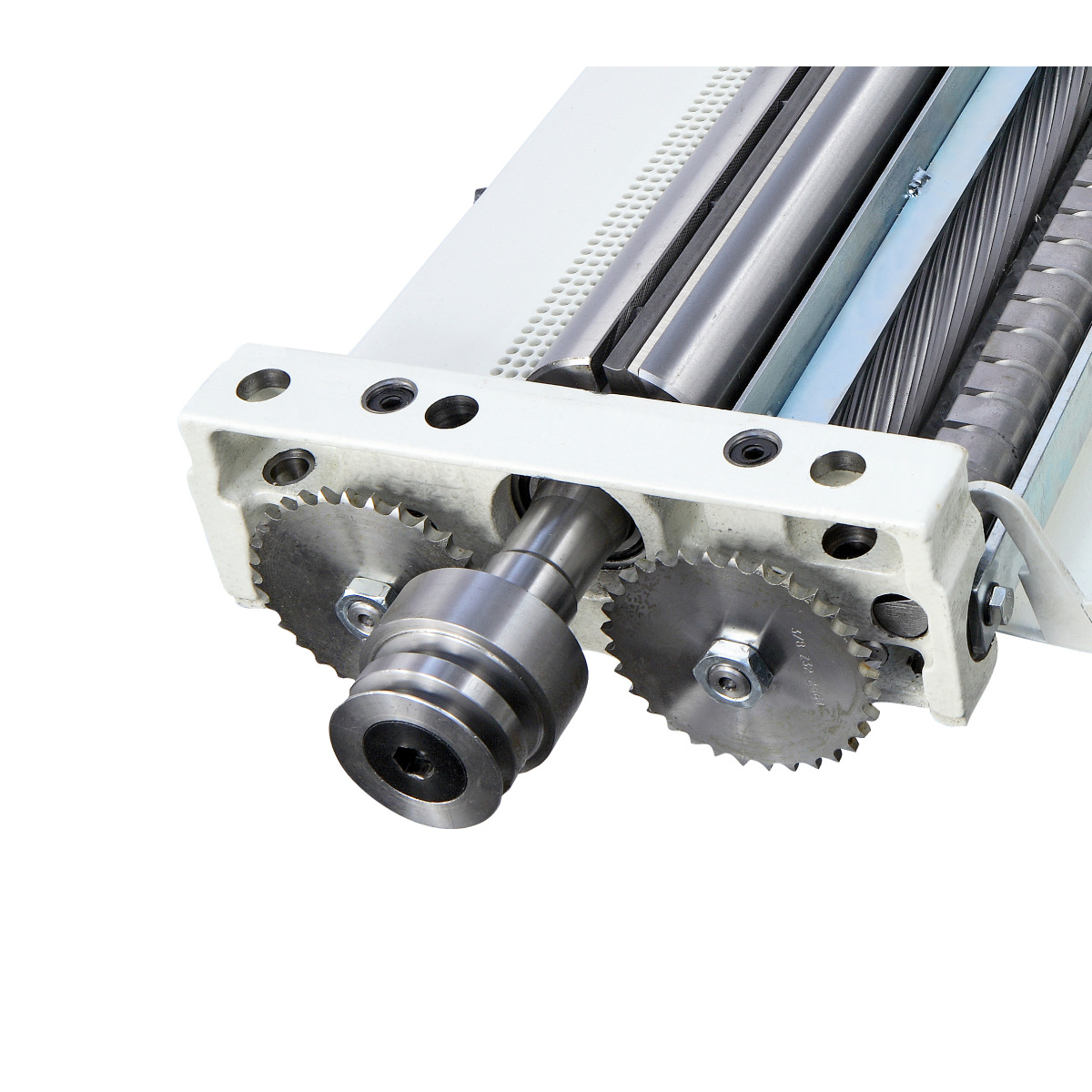

Antrieb
- Stabil ausgelegter Kettenantrieb
- Antriebsräder aus Stahl
- Massiver Graugusslagerbock

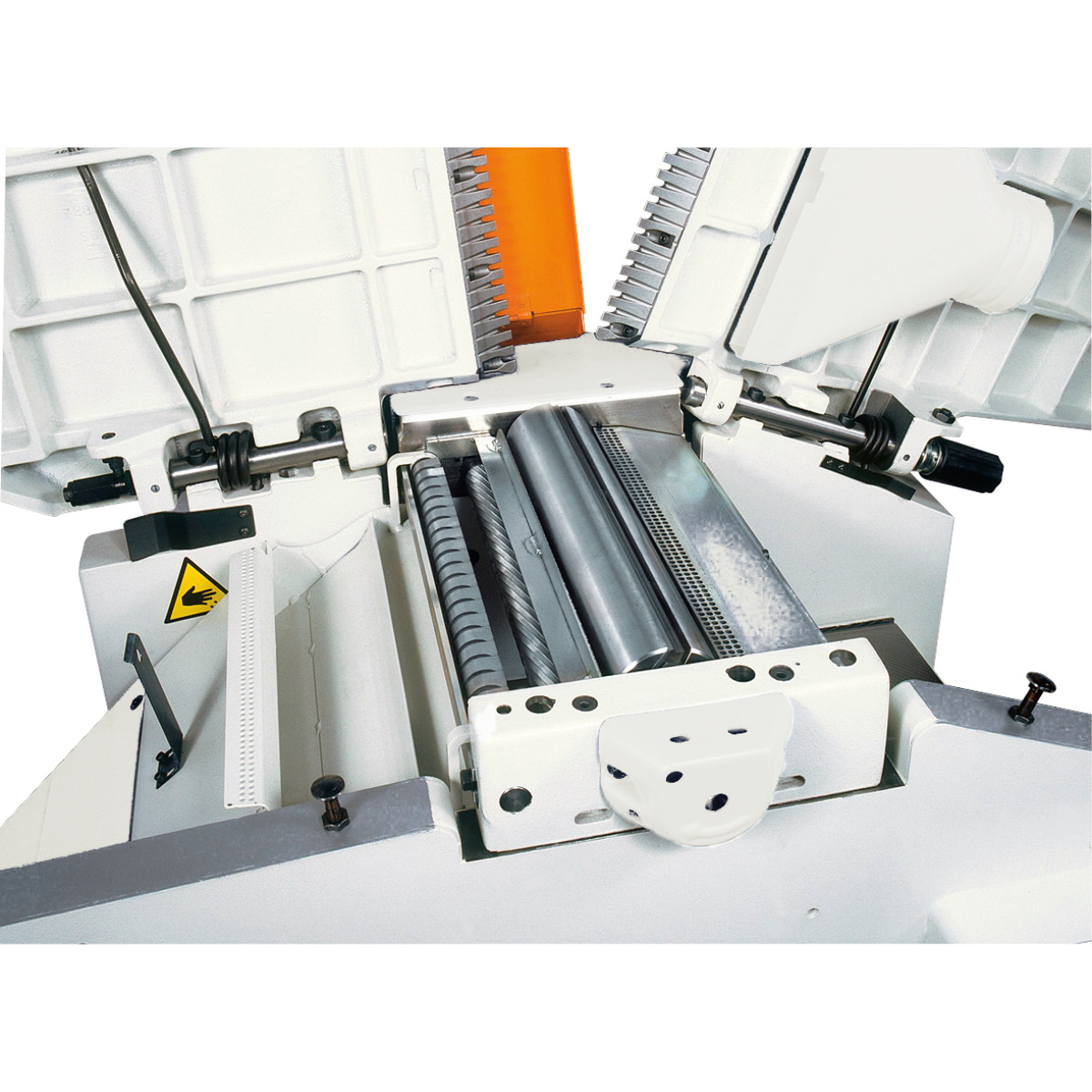

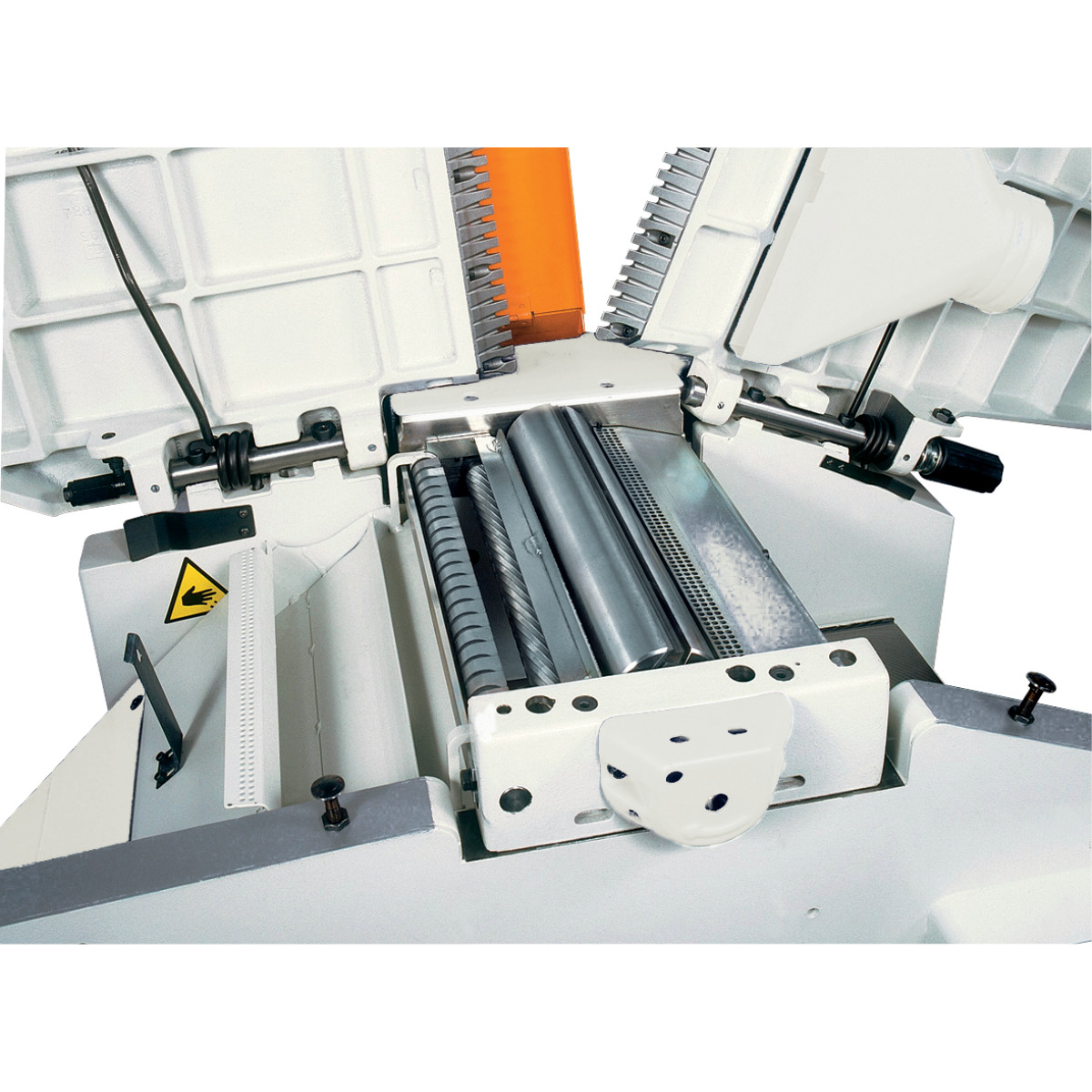

Hobelwerk
- Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
- TERSA-Hobelmesserwelle mit drei Messern sorgt für ein optimales Hobelbild

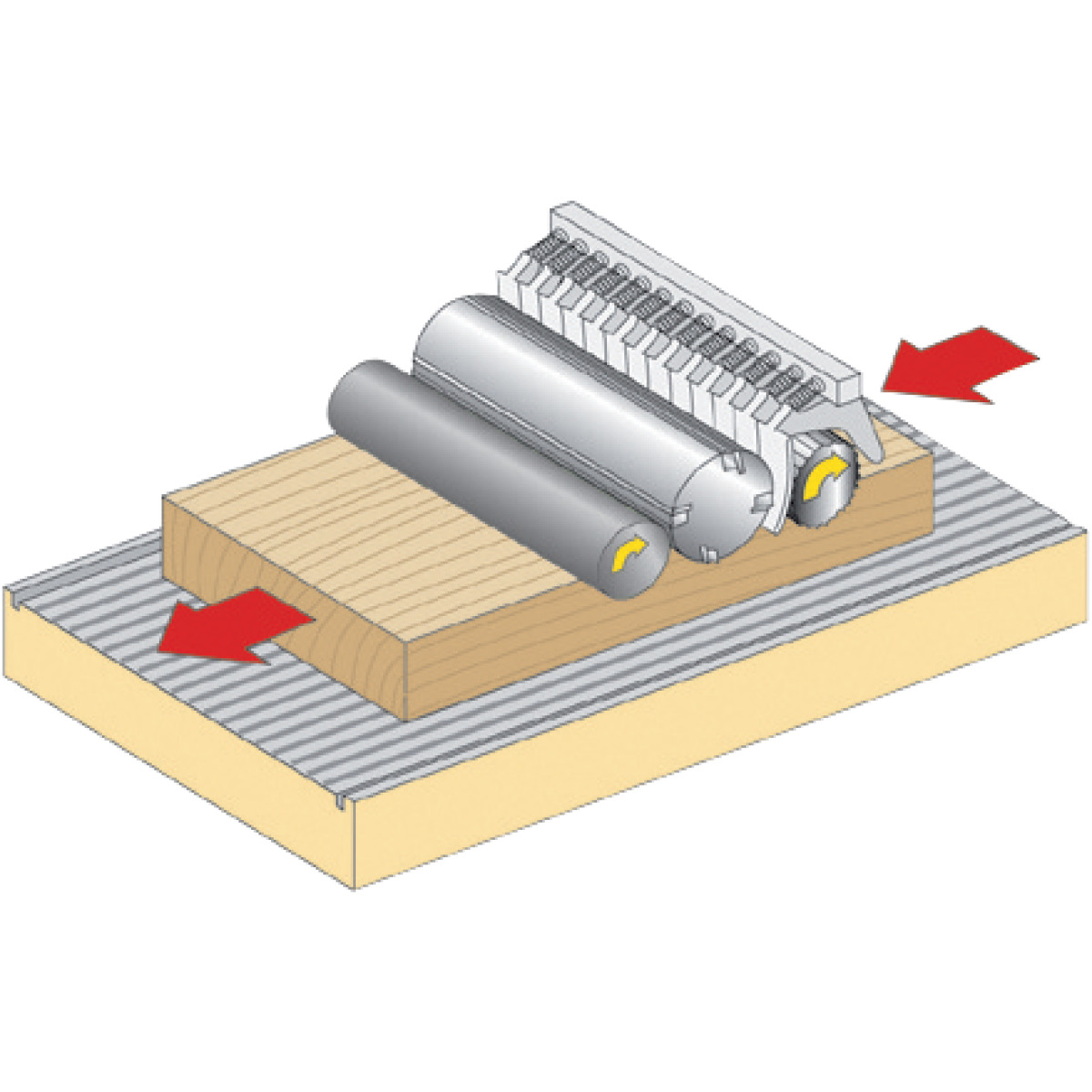

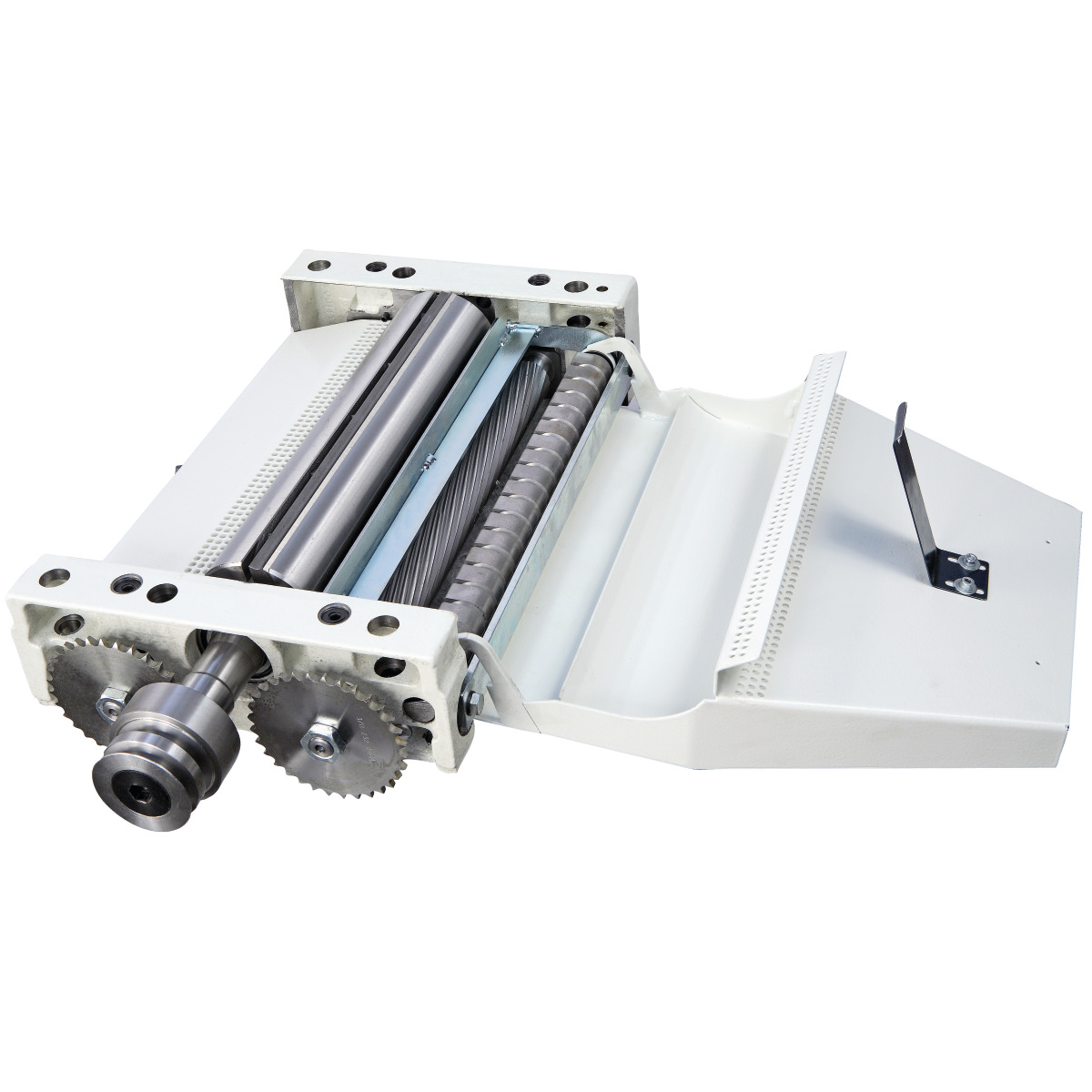

Der Materialeinzug
- Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Materialeinzug ohne Abdrücke
- Mehrere Zähne greifen gleichzeitig für kraftvollen Vorschub
- Verschleißfrei im Gegensatz zu Gummieinzugswalzen
- TERSA-Hobelmesserwelle
- eloxierter Aluminium-Abrichtanschlag
Merkmale
| Abrichte Arbeitsbreite | 300 mm |
|---|---|
| Abrichte Gesamtlänge der Tische | 1510 mm |
| Abrichte Spanabnahme max. | 4 mm |
| Absaugstutzen Durchmesser | 2 x 120 mm |
| Absaugstutzendurchmesser Dicke | 2 x 120 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 3 St |
| Arbeitsbereich Breite/Tiefe | 3500 mm |
| Arbeitsbereich Länge | 1000 mm |
| Arbeitshöhe | 900 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Breite/Tiefe (Produkt) ca. | 880 mm |
| Dickentisch Breite | 300 mm |
| Dickentisch Länge | 565 mm |
| Dickte Abmessungen Dickentisch | 565 x 300 mm |
| Dickte Arbeitshöhe max. | 230 mm |
| Dickte Arbeitshöhe min. | 3 mm |
| Dickte Vorschubgeschwindigkeiten | 7 m/min |
| Elektrischer Anschluss | 400 V |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Erläuterung zu Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Gesamtlänge der Tische | 1500 mm |
| Gewicht (Netto) ca. | 270 kg |
| Gewicht ca. | 270 kg |
| Hobelbreite max. | 300 mm |
| Hobelmesser Anzahl | 3 Stk. |
| Hobelwelle Drehzahl | 5200 min-1 |
| Hobelwelle Durchmesser | 72 mm |
| Hobelwellendrehzahl | 5200 min¯¹ |
| Hobelwellendurchmesser | 72 mm |
| Hobelwellentyp | TERSA |
| Länge (Produkt) ca. | 1725 mm |
| Leistung Antriebsmotor | 4 kW |
| Maschinenkörper Breite/Tiefe | 488 mm |
| Maschinenkörper Länge | 659 mm |
| Motorleistung | 4,0 kW |
| Netzfrequenz | 50 Hz |
| Option Langlochbohreinrichtung Quer-/Längshub | 160 mm / 110 mm |
| Option Langlochbohreinrichtung Tischgröße | 470 x 220 mm |
| Option Langlochbohreinrichtung Vertikalhub | 120 mm |

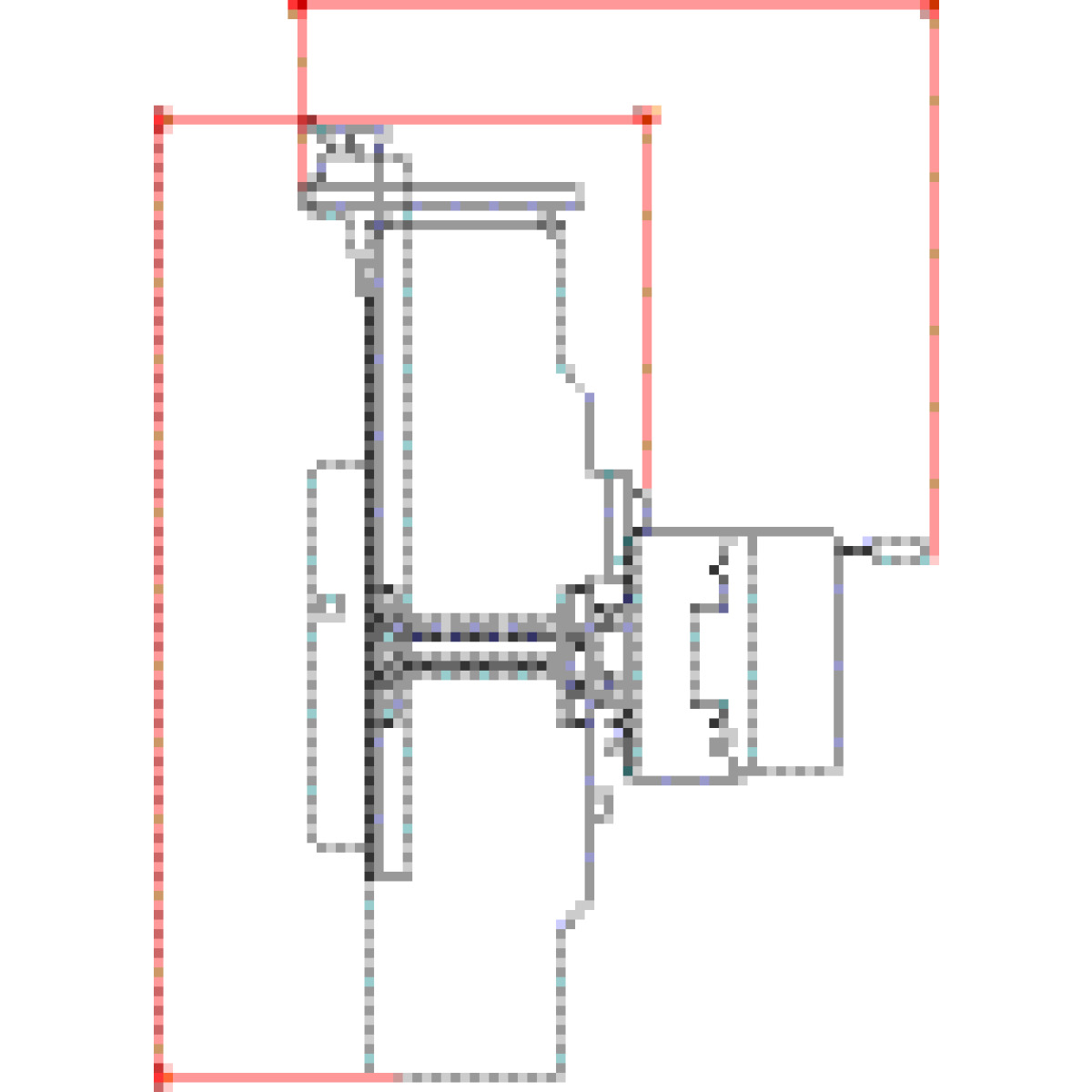

| Platzbedarf Breite/Tiefe | 1350 mm |
| Platzbedarf Länge | 1725 mm |
| Spanabnahme max. Abrichte | 4 mm |
| Spanabnahme max. Dicke | 4 mm |
| Vorschubgeschwindigkeit | 7 m/min |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
